تراشه رابط LIN

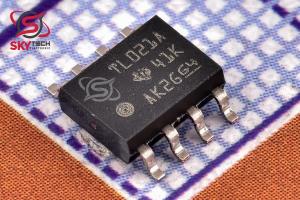

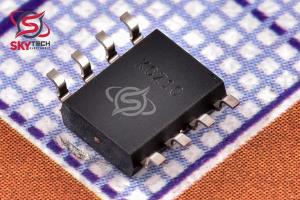

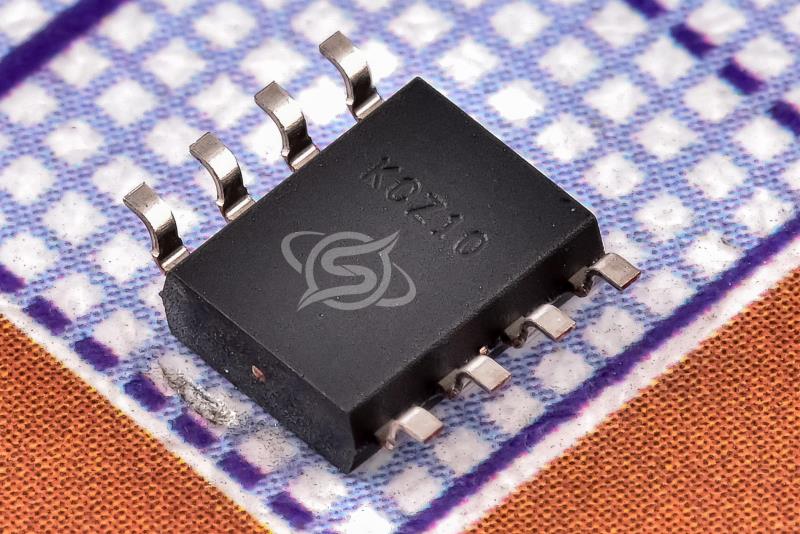

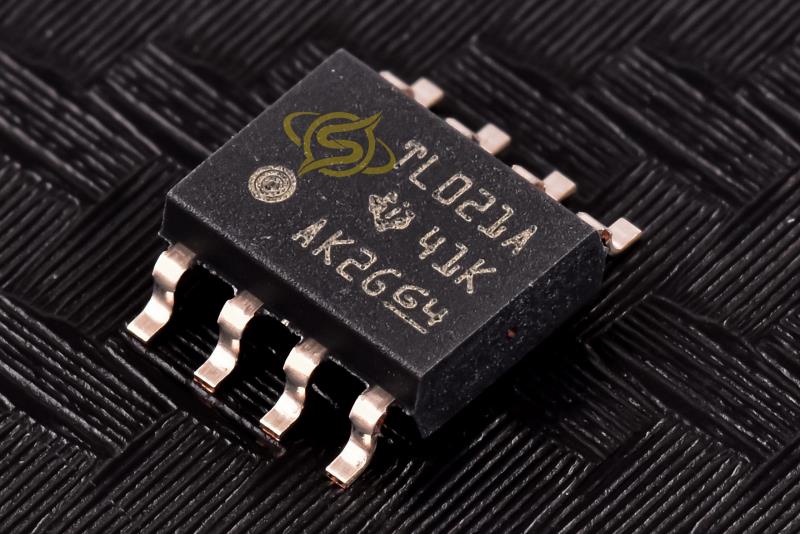

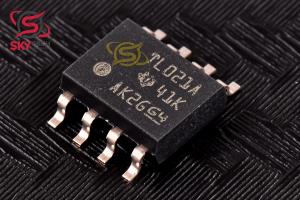

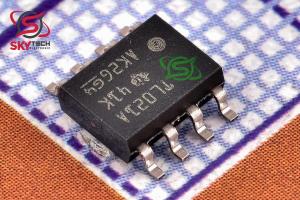

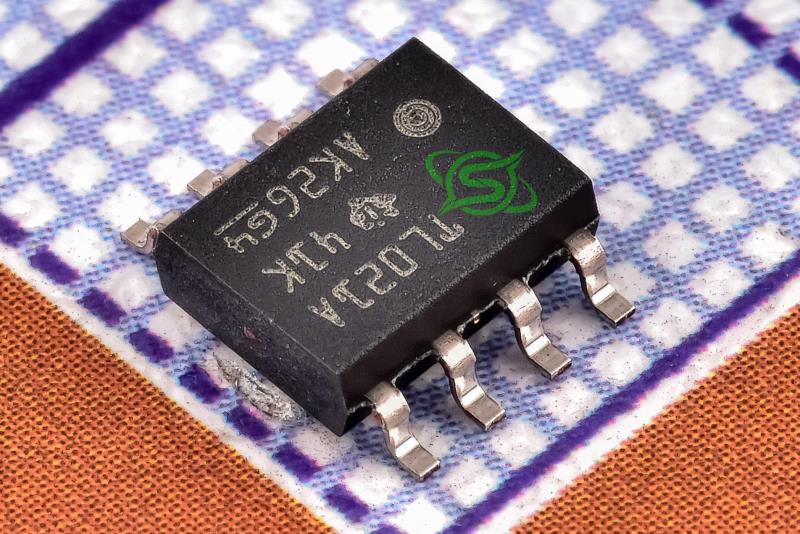

TLIN1021ADRQ1
Fault-Protected LIN Transceiver with Inhibit and Wake
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 446,119 ریال
قیمت عمده 425,005 ریال (10 به بالا)
قیمت ویژه 416,560 ریال (100 به بالا)
قیمت فوق العاده412,337 ریال (1000 به بالا)
 قیمت تک فروشی 0.696 تتر با تخفیف
3.673.53.433.4
|
توضیحات
TLIN1021A-Q1 يک فرستنده و گيرنده لايه فيزيکي شبکه محلي (LIN) است. LIN يک پروتکل ارتباطي فرستنده گيرنده ناهمزمان جهاني (UART) با سرعت کم است که از شبکه خودروهاي خودرو پشتيباني مي کند.
فرستنده TLIN1021A-Q1 از سرعت داده تا 20 کيلوبيت بر ثانيه پشتيباني مي کند. فرستنده و گيرنده وضعيت گذرگاه LIN را از طريق پين TXD کنترل مي کند و وضعيت گذرگاه را در پايه خروجي RXD تخليه باز خود گزارش مي دهد. اين دستگاه داراي يک محرک شکل دهنده موج با جريان محدود براي کاهش انتشارات الکترومغناطيسي (EME) است.
TLIN1021A-Q1 براي پشتيباني از برنامه هاي کاربردي 12 ولت با محدوده عملياتي ولتاژ ورودي گسترده طراحي شده است. اين دستگاه از حالت خواب کم مصرف و همچنين بيدار شدن از حالت کم مصرف از طريق wake over LIN، پين WAKE يا پين EN پشتيباني مي کند.
اين دستگاه امکان کاهش مصرف جريان باتري در سطح سيستم را فراهم مي کند، با فعال کردن انتخابي منابع تغذيه مختلف که مي توانند روي يک گره از طريق پين خروجي TLIN1021A-Q1 INH وجود داشته باشند.
Description
The TLIN1021A-Q1 is a local interconnect network (LIN) physical layer transceiver. LIN is a low-speed universal asynchronous receiver transmitter (UART) communication protocol, that supports automotive invehicle networking.
The TLIN1021A-Q1 transmitter supports data rates up to 20 kbps. The transceiver controls the state of the LIN bus through the TXD pin and reports the state of the bus on its open-drain RXD output pin. The device has a current-limited wave-shaping driver to reduce electromagnetic emissions (EME).
The TLIN1021A-Q1 is designed to support 12-V applications with a wide input voltage operating range. The device supports low-power sleep mode, as well as wake-up from low-power mode through wake over LIN, the WAKE pin, or the EN pin.
The device allows system-level reductions in battery current consumption, by selectively enabling the various power supplies that can be present on a node through the TLIN1021A-Q1 INH output pin
|
