رابط سریال ورودی خروجی

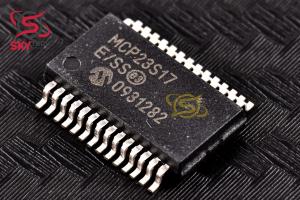

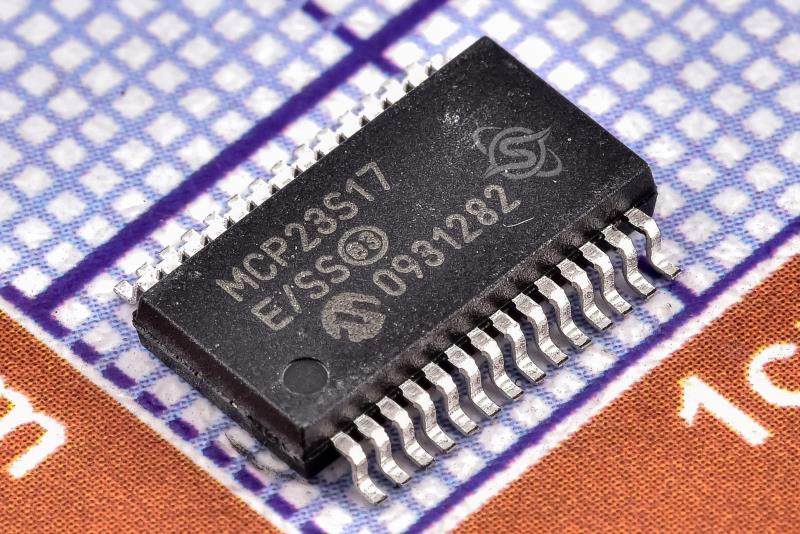

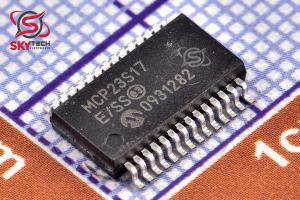

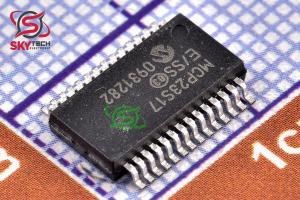

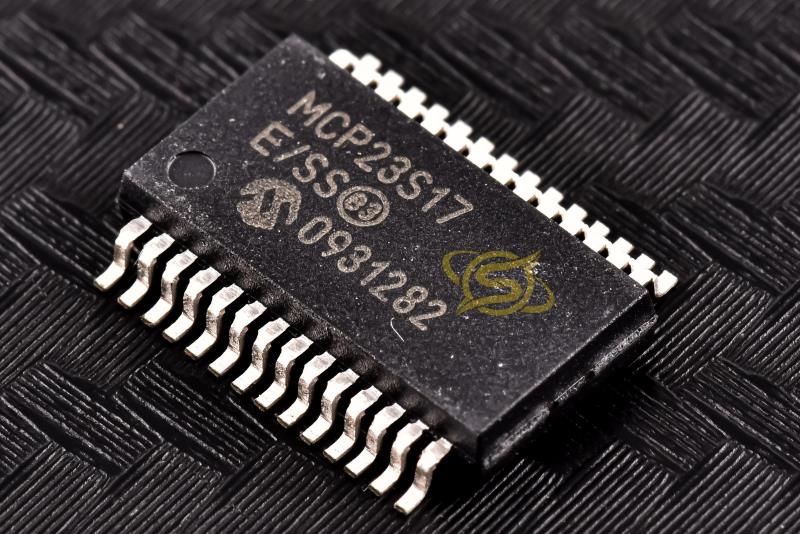

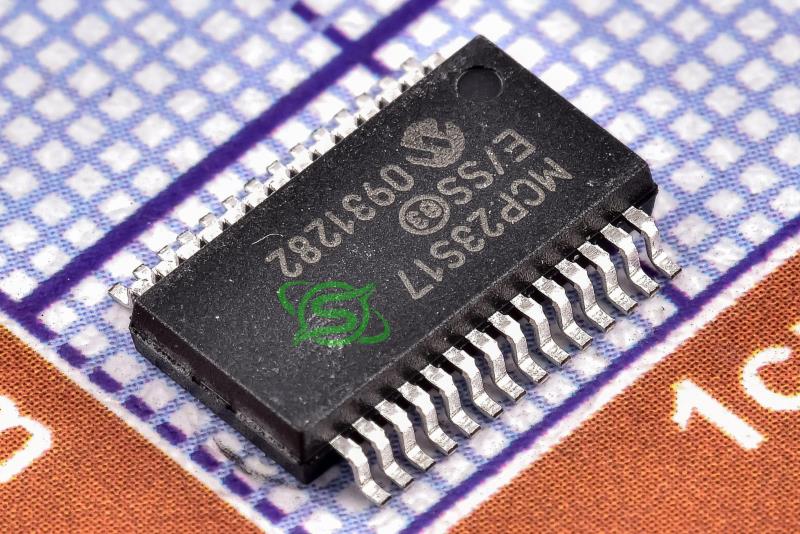

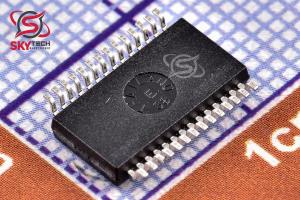

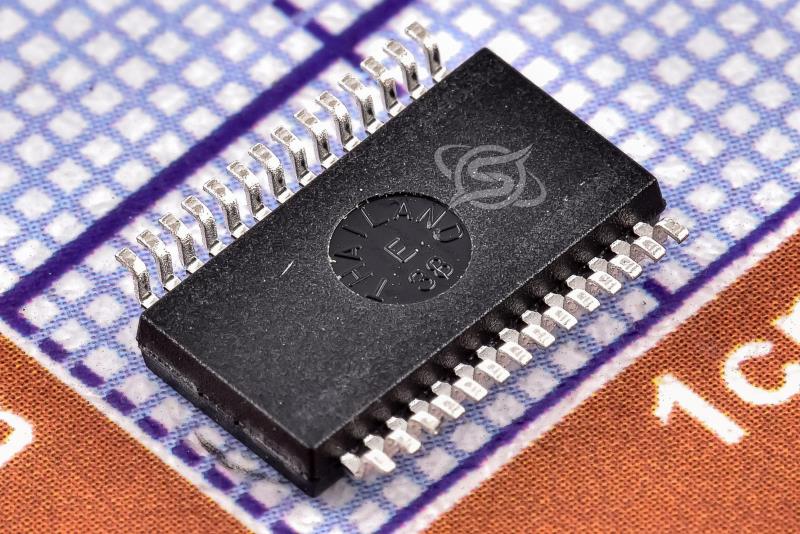

MCP23S17-E/SS

16Bit I/O Expander with Serial Interface

کیفیت: ORIGINAL(distributor)       پکیج: SSOP-28

قیمت تک فروشی  1,079,505  ریال

قیمت عمده  1,016,640  ریال (10 به بالا)

قیمت ویژه  996,523  ریال (100 به بالا)

قیمت فوق العاده986,465  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.532  تتر با تخفیف

8.587.847.76


تعداد موجودی در انبار : موجودی تمام شده است



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

خانواده دستگاه‌هاي MCP23017/MCP23S17 (MCP23X17) توسعه ورودي/خروجي موازي 16 بيتي و عمومي را براي گذرگاه I2C يا برنامه‌هاي SPI فراهم مي‌کند. اين دو دستگاه فقط در رابط سريال متفاوت هستند: • رابط MCP23017 – I2C • MCP23S17 – رابط SPI MCP23X17 شامل چندين ثبات پيکربندي 8 بيتي براي انتخاب ورودي، خروجي و قطبي است. ميزبان سيستم مي تواند ورودي/خروجي ها را به عنوان ورودي يا خروجي با نوشتن بيت هاي پيکربندي ورودي/خروجي (IODIRA/B) فعال کند. داده هاي هر ورودي يا خروجي در ثبت ورودي يا خروجي مربوطه نگهداري مي شود. قطبيت رجيستر پورت ورودي را مي توان با رجيستر وارونگي قطبي معکوس کرد. همه رجيسترها توسط ميزبان سيستم قابل خواندن هستند. پورت ورودي/خروجي 16 بيتي از نظر عملکردي از دو درگاه 8 بيتي (PORTA و PORTB) تشکيل شده است. MCP23X17 را مي توان براي عملکرد در حالت هاي 8 بيتي يا 16 بيتي از طريق IOCON.BANK پيکربندي کرد. دو پين وقفه وجود دارد، INTA و INTB، که مي توانند با پورت هاي مربوطه خود مرتبط شوند، يا مي توان آنها را به طور منطقي با هم OR s کرد تا در صورت ايجاد وقفه، هر دو پايه فعال شوند.



Description

MCP23017/MCP23S17 (MCP23X17) device family provides 16-bit, general purpose parallel I/O expansion for I2C bus or SPI applications. The two devices differ only in the serial interface: • MCP23017 - I2C interface • MCP23S17 - SPI interface MCP23X17 consists of multiple 8-bit configuration registers for input, output and polarity selection. The system host can enable the I/Os as either inputs or out puts by writing the I/O configuration bits (IODIRA/B). The data for each input or output is kept in the corresponding input or output register. The polarity of the Input Port register can be inverted with the Polarity Inversion register. All registers can be read by the system host. The 16-bit I/O port functionally consists of two 8-bit ports (PORTA and PORTB). MCP23X17 can be configured to operate in the 8-bit or 16-bit modes via IOCON.BANK. There are two interrupt pins, INTA and INTB, that can be associated with their respective ports, or can be logically OR ed together so that both pins will activate if either port causes an interrupt
