کنترل کننده LLC

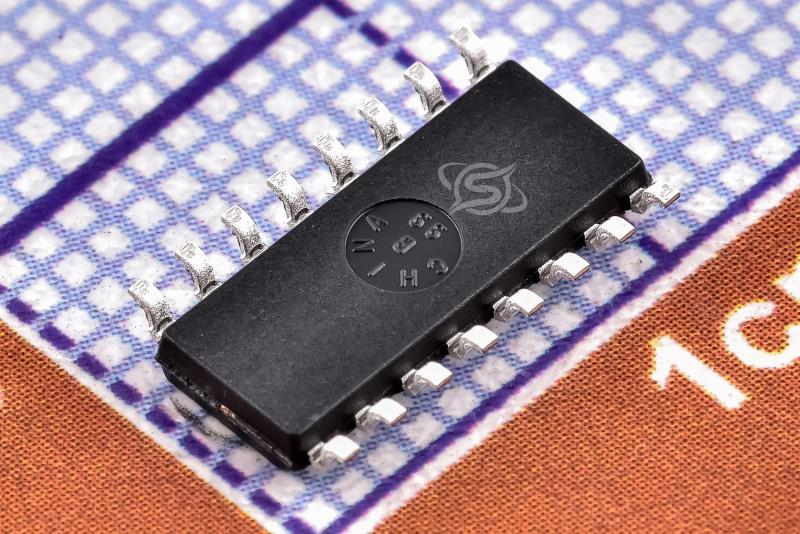

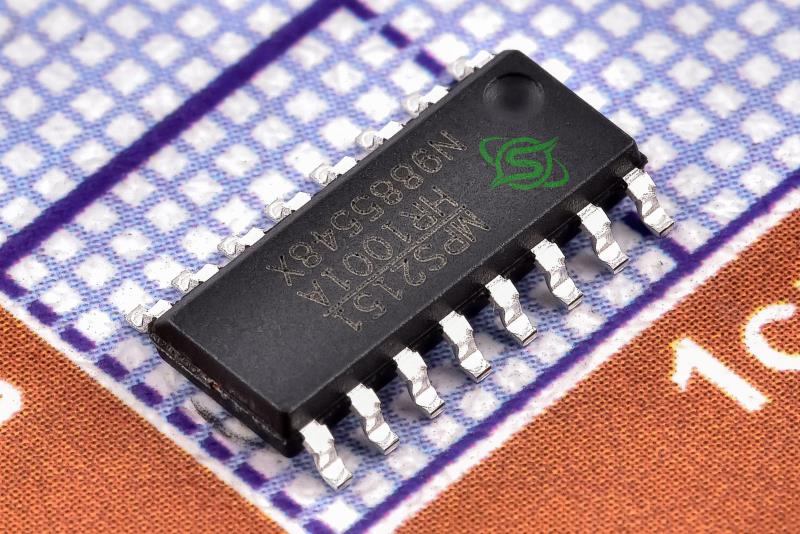

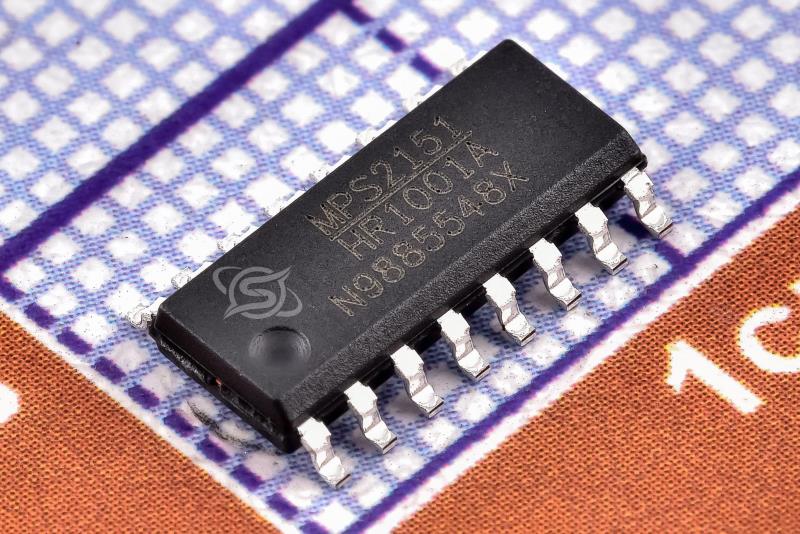

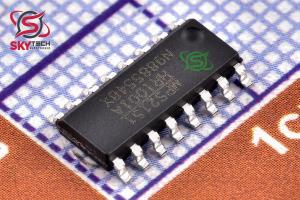

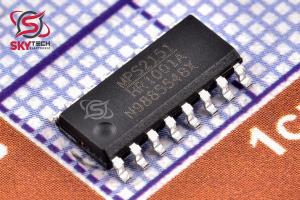

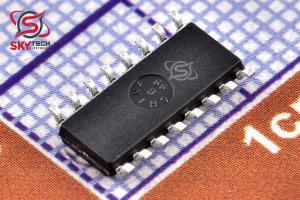

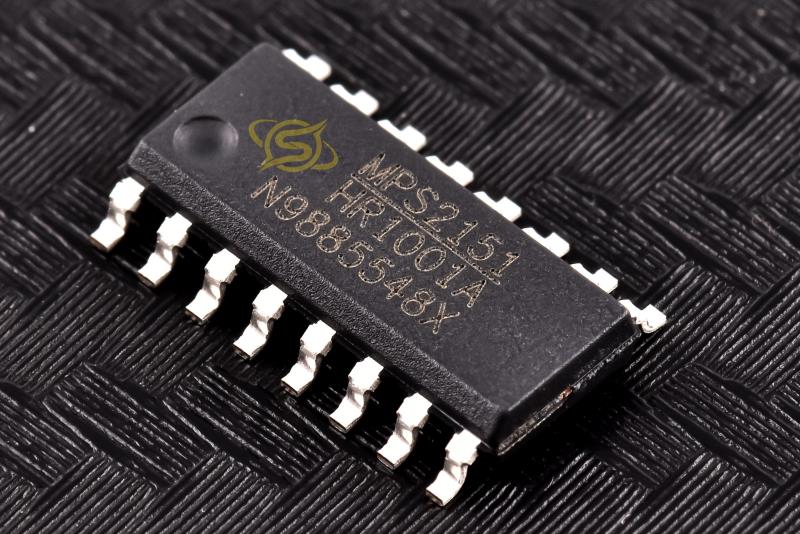

HR1001A
Enhanced LLC Controller with Adaptive Dead-Time Control
کیفیت: ORIGINAL(distributor) پکیج: SOIC-16
قیمت تک فروشی 965,120 ریال
قیمت عمده 919,400 ریال (10 به بالا)
قیمت ویژه 901,112 ریال (100 به بالا)
قیمت فوق العاده891,968 ریال (1000 به بالا)
 قیمت تک فروشی 0.893 تتر با تخفیف
5.044.84.74.66
|
|
|
|
|
|
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
|
|
|
|
| شرکت توليد کننده |
Monolithic Power Systems (MPS) |
|
توضیحات
HR1001A نسخه بازيابي خودکار OCP HR1001B است. HR1001A يک کنترلر LLC پيشرفته است که ويژگي هاي جديدي از تنظيم زمان تطبيقي(ADTA) و حفاظت حالت خازني (CMP) را ارائه مي دهد. تنظيم زمان تطبيقي يک زمان را بين دو خروجي گيت اضافي به طور خودکار وارد مي کند.
اين امر با خاموش نگه داشتن خروجي ها در حين سنجش جريان dv/dt گره سوئيچينگ نيم پل تضمين مي شود. ADTA داراي طراحي ساده تر، EMI کمتر و کارايي بالاتر است. HR1001A داراي محافظ حالت ضد خازني است که از تعويض حالت خازني بالقوه مخرب در صورت کوتاه شدن خروجي يا اضافه بار شديد جلوگيري مي کند.
اين ويژگي در شرايط غيرعادي از ماسفت محافظت مي کند و مبدل را قوي مي کند. HR1001A داراي يک نوسان ساز قابل برنامه ريزي است که حداکثر و حداقل فرکانس سوئيچينگ را تنظيم مي کند. با حداکثر فرکانس سوئيچينگ برنامه ريزي شده راه اندازي مي شود و تا زماني که حلقه کنترل براي جلوگيري از جريان هجومي بيش از حد کنترل را به دست گيرد، تحليل مي رود. HR1001A وارد حالت انفجار کنترل شده در بار سبک مي شود تا مصرف برق را به حداقل برساند و تنظيم خروجي را سخت تر کند.
HR1001A ويژگي‌هاي حفاظتي غني از جمله OCP دو سطحي، بازيابي خودکار، خاموش شدن قفل خارجي، ورودي/خروجي CMP و OTP را ارائه مي‌کند و ايمني طراحي مبدل را با حداقل اجزاي اضافي بهبود مي‌بخشد.
Description
HR1001A is the OCP auto-recovery version of HR1001B. HR1001A is an enhanced LLC controller, which provides new features of adaptive dead-time adjustment (ADTA) and capacitive mode protection (CMP). The adaptive dead-time adjustment inserts a dead time between the two complimentary gate outputs automatically.
This is ensured by keeping the outputs off while sensing the dv/dt current of the half-bridge switching node. The ADTA features easier design, lower EMI, and higher efficiency. HR1001A incorporates anti-capacitive mode protection, which prevents potentially destructive capacitive mode switching if the output is shorted or has a severe overload.
This feature protects the MOSFET during abnormal conditions, making the converter robust. HR1001A has a programmable oscillator that sets both the maximum and minimum switching frequencies. It starts up at a programmed maximum switching frequency and decays until the control loop takes over to prevent excessive inrush current. HR1001A enters a controlled burst mode at light load to minimize the power consumption and tighten output regulation.
HR1001A provides rich protection features, including two-level OCP, auto-recovery, external latch shutdown, brown in/out, CMP, and OTP, improving converter design safety with minimal extra components.
|
