مبدل آنالوگ به دیجیتال

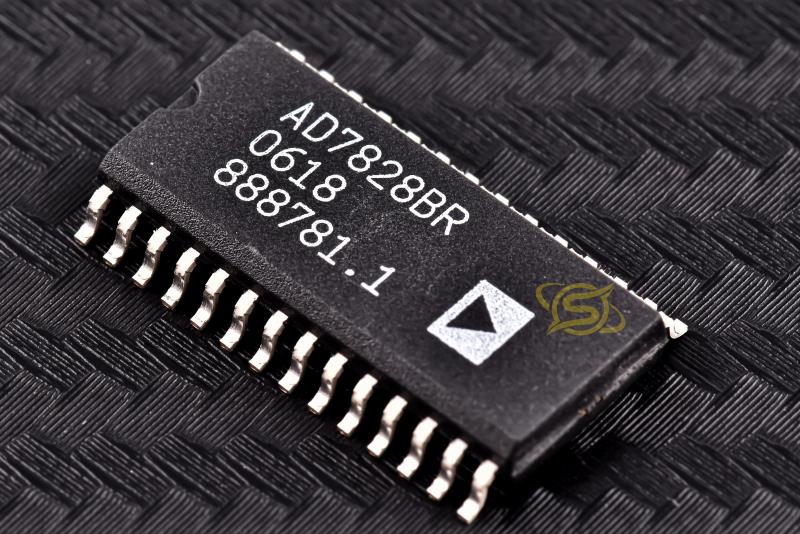

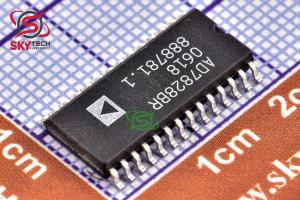

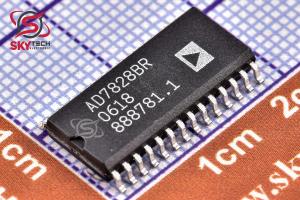

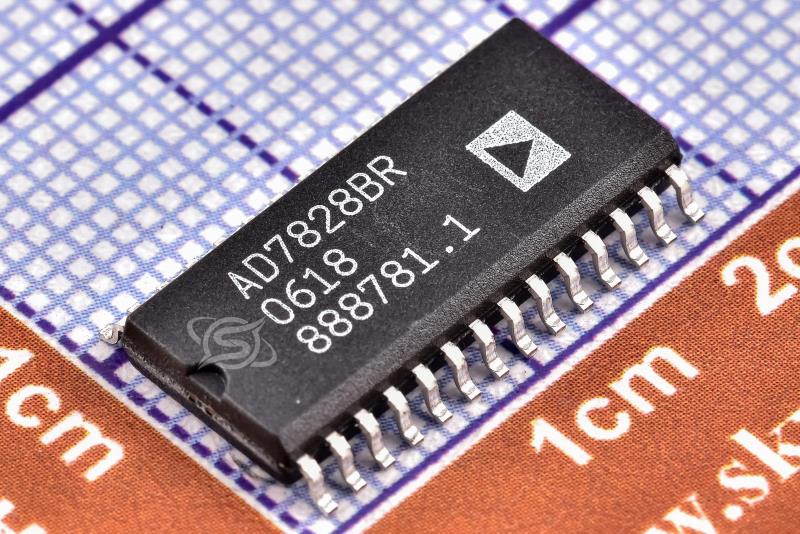

AD7828BR
Analog to Digital Converters - ADC High Spd 8-Ch 8-Bit CMOS
کیفیت: ORIGINAL(distributor) پکیج: SOP-28
قیمت تک فروشی 8,903,490 ریال
قیمت عمده 8,480,671 ریال (10 به بالا)
قیمت ویژه 8,311,544 ریال (100 به بالا)
قیمت فوق العاده8,226,980 ریال (1000 به بالا)
 قیمت تک فروشی 12.23 تتر با تخفیف
68.5465.2863.9763.32
|
توضیحات
AD7824 و AD7828 ADCهاي پرسرعت، چند کاناله و 8 بيتي با چهار ورودي (AD7824) يا هشت (AD7828) ورودي آنالوگ مالتي پلکس هستند. يک تکنيک تبديل نيمه فلاش نرخ تبديل سريع 2.5 ميکرو ثانيه در هر کانال را ارائه مي دهد و قطعات داراي يک عملکرد تعقيب و نگه داشتن داخلي هستند که قادر به ديجيتالي کردن سيگنال هاي مقياس کامل با فرکانس 10 کيلوهرتز (157 ميلي ولت بر ثانيه) هستند. همه کانال ها AD7824 و AD7828 از يک منبع تغذيه 5 ولت کار مي کنند و داراي محدوده ورودي آنالوگ 0 ولت تا 5 ولت با استفاده از يک مرجع 5 ولت خارجي هستند. رابط ريزپردازنده قطعات ساده است، با استفاده از سيگنال هاي استاندارد Chip Select (CS) و Read (RD) براي شروع تبديل و خواندن داده ها از خروجي هاي داده سه حالته. تکنيک تبديل نيمه فلاش به اين معني است که نيازي به توليد سيگنال ساعت براي ADC نيست. AD7824 و AD7828 را مي توان به راحتي با اکثر ريزپردازنده هاي محبوب وصل کرد. AD7824 و AD7828 در يک فرآيند CMOS سازگار خطي (LC2 MOS) پيشرفته، تمام يون کاشته شده و داراي اتلاف توان کم 40 ميلي وات (type) ساخته شده‌اند. AD7824 در DIP 0.3 اينچي پهن، 24 ليد "skinny" در دسترس است، در حالي که AD7828 در 0.6 اينچ، 28 ليد DIP و در بسته‌هاي نصب سطحي 28 پايانه موجود است.
Description
The AD7824 and AD7828 are high speed, multichannel, 8-bit
ADCs with a choice of four (AD7824) or eight (AD7828) multiplexed analog inputs. A half-flash conversion technique gives a fast
conversion rate of 2.5 µs per channel, and the parts have a built-in
track-and-hold function capable of digitizing full-scale signals of
10 kHz (157 mV/µs slew rate) on all channels. The AD7824 and
AD7828 operate from a single 5 V supply and have an analog input
range of 0 V to 5 V, using an external 5 V reference.
Microprocessor interfacing of the parts is simple, using standard
Chip Select (CS) and Read (RD) signals to initiate the conversion
and read the data from the three-state data outputs. The half-flash
conversion technique means that there is no need to generate a
clock signal for the ADC. The AD7824 and AD7828 can be
interfaced easily to most popular microprocessors.
The AD7824 and AD7828 are fabricated in an advanced, all
ion-implanted, linear compatible CMOS process (LC2
MOS) and
have low power dissipation of 40 mW (typ). The AD7824 is
available in a 0.3" wide, 24-lead “skinny” DIP, while the AD7828
is available in a 0.6" wide, 28-lead DIP and in 28-terminal surfacemount packages.
|
