فرستنده گیرنده

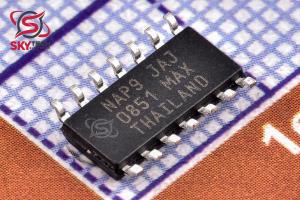

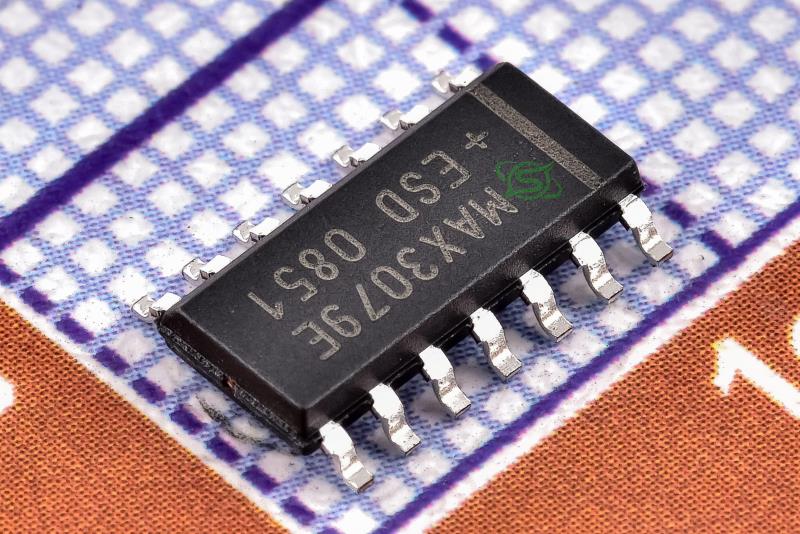

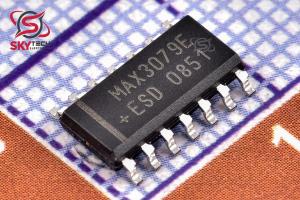

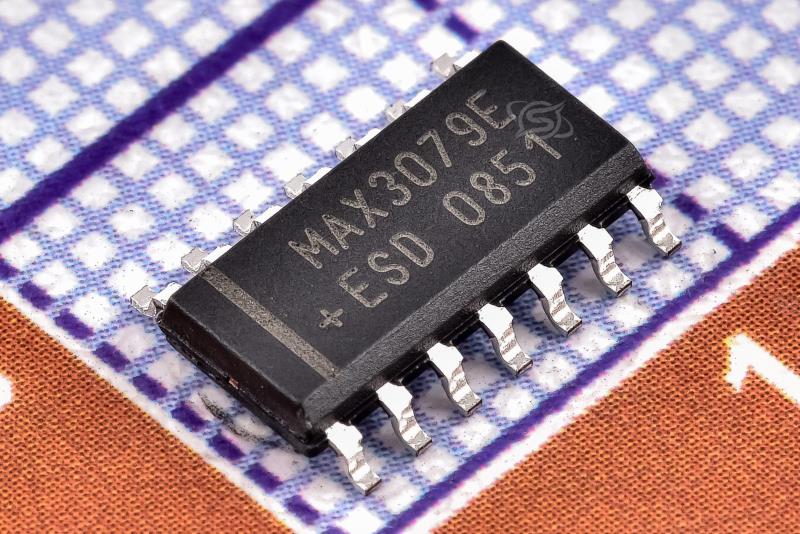

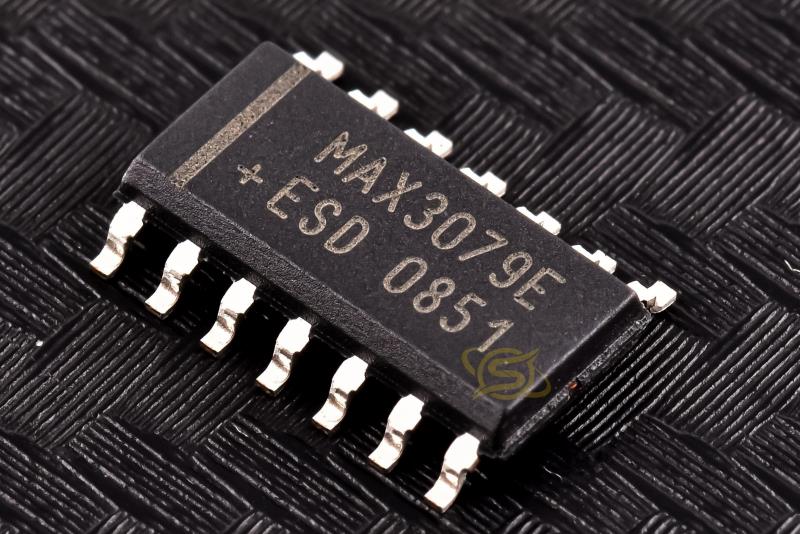

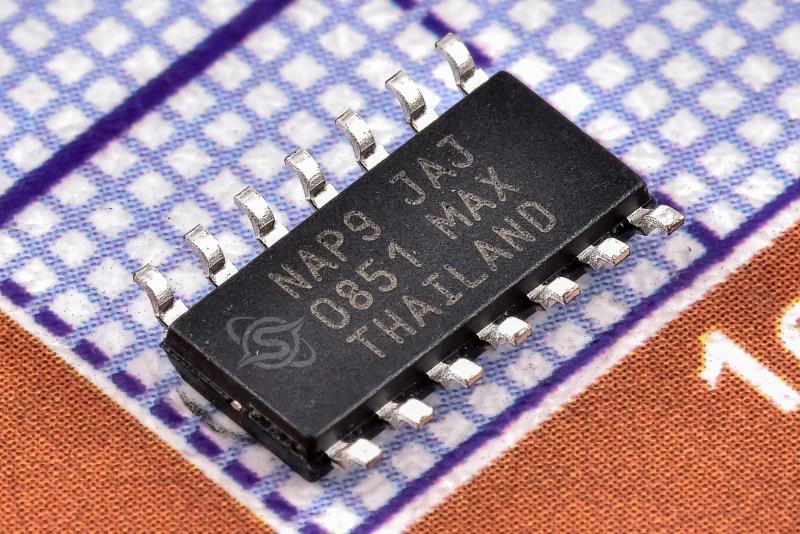

MAX3079E
کیفیت: ORIGINAL(distributor) پکیج:
قیمت تک فروشی 1,525,630 ریال
قیمت عمده 1,453,210 ریال (10 به بالا)
قیمت ویژه 1,424,241 ریال (100 به بالا)
قیمت فوق العاده1,409,757 ریال (1000 به بالا)
 قیمت تک فروشی 2.165 تتر با تخفیف
12.111.5211.2911.17
|
توضیحات
فرستنده گيرنده هاي RS-485/RS-422 3.3 ولت 3.3 ولت، ± 15 کيلوولت ESD، MAX3070E–MAX3079E داراي يک درايور و يک گيرنده هستند. اين دستگاه ها شامل مدارهاي ايمن هستند که خروجي گيرنده منطقي بالايي را در زماني که ورودي هاي گيرنده باز يا کوتاه هستند تضمين مي کند. در صورتي که تمام فرستنده هاي يک گذرگاه پاياني غيرفعال باشند (امپدانس بالا) گيرنده يک مقدار منطقي بالا خروجي مي دهد. اين دستگاه‌ها داراي قابليت Hot Swap براي حذف انتقال‌هاي کاذب در اتوبوس در هنگام روشن کردن يا جاگذاري داغ هستند. ويژگي MAX3070E/MAX3071E/MAX3072E درايورهاي سرعت چرخش را کاهش مي‌دهد که EMI را به حداقل مي‌رساند و بازتاب‌هاي ناشي از کابل‌هاي نادرست قطع شده را کاهش مي‌دهد و امکان انتقال داده بدون خطا تا 250 کيلوبيت بر ثانيه را فراهم مي‌کند. MAX3073E/MAX3074E/MAX3075E همچنين داراي درايورهايي با سرعت محدود است اما سرعت انتقال تا 500 کيلوبيت بر ثانيه را امکان پذير مي کند. سرعت حرکت درايور MAX3076E/MAX3077E/MAX3078E محدود نيست و سرعت انتقال تا 16 مگابيت بر ثانيه را ممکن مي‌سازد. سرعت حرکت MAX3079E براي 250 کيلوبيت بر ثانيه، 500 کيلوبيت بر ثانيه و 16 مگابيت بر ثانيه قابل انتخاب است. MAX3072E/MAX3075E/MAX3078E براي ارتباطات نيمه دوبلکس و MAX3070E/MAX3071E/MAX3073E/MAX3074E/MAX3076E/MAX3077E براي ارتباطات فول دوبلکس در نظر گرفته شده اند. MAX3079E براي عملکرد نيمه دوبلکس يا تمام دوبلکس قابل انتخاب است. همچنين داراي فاز خروجي گيرنده و فرستنده با قابليت برنامه ريزي مستقل از طريق پين هاي جداگانه است. فرستنده‌هاي گيرنده MAX3070E–MAX3079E هنگام تخليه يا بارگيري کامل با درايورهاي غيرفعال، 800uA جريان تغذيه مي‌کشند. همه دستگاه ها داراي امپدانس ورودي گيرنده بار 1/8 واحدي هستند که به 256 فرستنده گيرنده در اتوبوس اجازه مي دهد
Description
The MAX3070E–MAX3079E 3.3V, ±15kV ESD-protected,
RS-485/RS-422 transceivers feature one driver and one
receiver. These devices include fail-safe circuitry, guaranteeing
a logic-high receiver output when receiver inputs are open
or shorted. The receiver outputs a logic-high if all transmitters
on a terminated bus are disabled (high impedance). The
devices include a hot-swap capability to eliminate false
transitions on the bus during power-up or hot insertion.
The MAX3070E/MAX3071E/MAX3072E feature reduced
slew-rate drivers that minimize EMI and reduce reflections
caused by improperly terminated cables, allowing errorfree data transmission up to 250kbps. The MAX3073E/
MAX3074E/MAX3075E also feature slew-rate-limited
drivers but allow transmit speeds up to 500kbps. The
MAX3076E/MAX3077E/MAX3078E driver slew rates are
not limited, making transmit speeds up to 16Mbps possible.
The MAX3079E slew rate is pin-selectable for 250kbps,
500kbps, and 16Mbps.
The MAX3072E/MAX3075E/MAX3078E are intended
for half-duplex communications, and the MAX3070E/
MAX3071E/MAX3073E/MAX3074E/MAX3076E/
MAX3077E are intended for full-duplex communications.
The MAX3079E is selectable for half-duplex or full-duplex
operation. It also features independently programmable
receiver and transmitter output phase through separate
pins.
The MAX3070E–MAX3079E transceivers draw 800uA
of supply current when unloaded, or when fully loaded
with the drivers disabled. All devices have a 1/8-unit load
receiver input impedance, allowing up to 256 transceivers
on the bus.
|
