توضیحات
ADS1262 و ADS1263 (ADS126x) ADCهاي کم نويز، دريفت کم، 38.4 kSPS، دلتا سيگما با PGA يکپارچه، مرجع و مانيتور خطاي داخلي هستند. ADS1263 يک ADC کمکي 24 بيتي را که براي اندازه گيري پس زمينه در نظر گرفته شده است، ادغام مي کند. ADC هاي آماده سنسور، راه حل هاي اندازه گيري کامل، با دقت بالا و تک تراشه اي را براي درخواست ترين کاربردهاي حسگر، از جمله ترازو، سنسورهاي فشار سنج، ترموکوپل ها و دستگاه هاي دماي مقاومتي (RTD) ارائه مي دهند. ADCها از يک CMOS PGA کم نويز (به دست آوردن 1 تا 32)، يک مدولاتور و به دنبال آن يک فيلتر ديجيتال قابل برنامه ريزي تشکيل شده اند. جلوي آنالوگ انعطاف پذير (AFE) داراي دو منبع جريان حسگر تحريک مناسب براي اندازه گيري مستقيم RTD است. يک فيلتر ديجيتال ته نشيني تک چرخه، توان تبديل چند ورودي را به حداکثر مي رساند، در حالي که رد 130 دسي بل تداخل سيکل خط 50 هرتز و 60 هرتز را ارائه مي دهد. ADS1262 و ADS1263 با پين و عملکرد سازگار هستند. اين دستگاه ها در بسته بندي 28 پين TSSOP موجود هستند و به طور کامل در محدوده دمايي -40 تا +125 درجه سانتيگراد مشخص مي شوند.
Description
The ADS1262 and ADS1263 (ADS126x) are lownoise, low-drift, 38.4-kSPS, delta-sigma ADCs
with an integrated PGA, reference, and internal fault
monitors. The ADS1263 integrates an auxiliary, 24-
bit, ADC intended for background measurements.
The sensor-ready ADCs provide complete, highaccuracy, one-chip measurement solutions for the
most-demanding sensor applications, including weigh
scales, strain-gauge sensors, thermocouples, and
resistance temperature devices (RTD).
The ADCs are comprised of a low-noise, CMOS
PGA (gains 1 to 32), a modulator, followed by
a programmable digital filter. The flexible analog frontend (AFE) incorporates two sensor-excitation current
sources suitable for direct RTD measurement.
A single-cycle settling digital filter maximizes multipleinput conversion throughput, while providing 130-dB
rejection of 50-Hz and 60-Hz line cycle interference.
The ADS1262 and ADS1263 are pin and functional

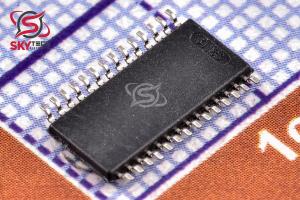

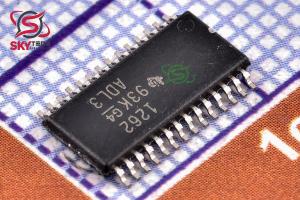

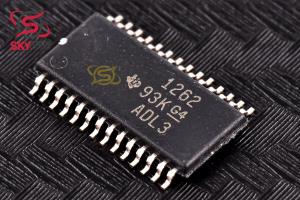

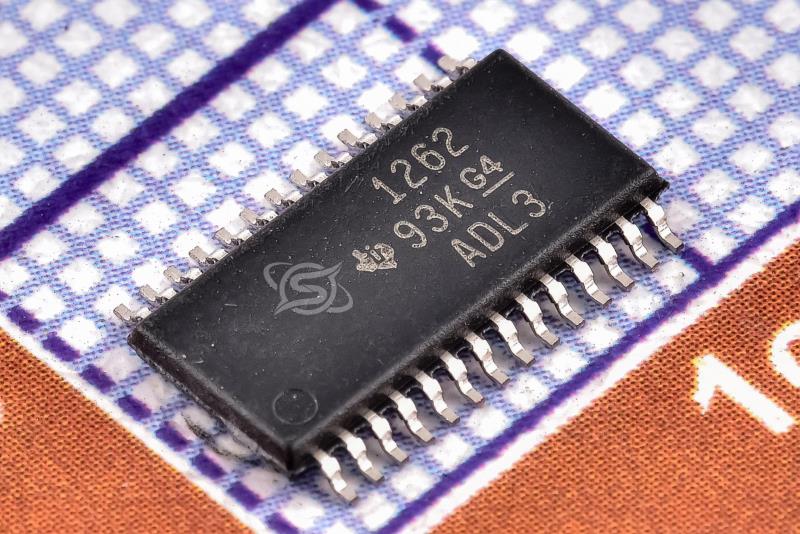

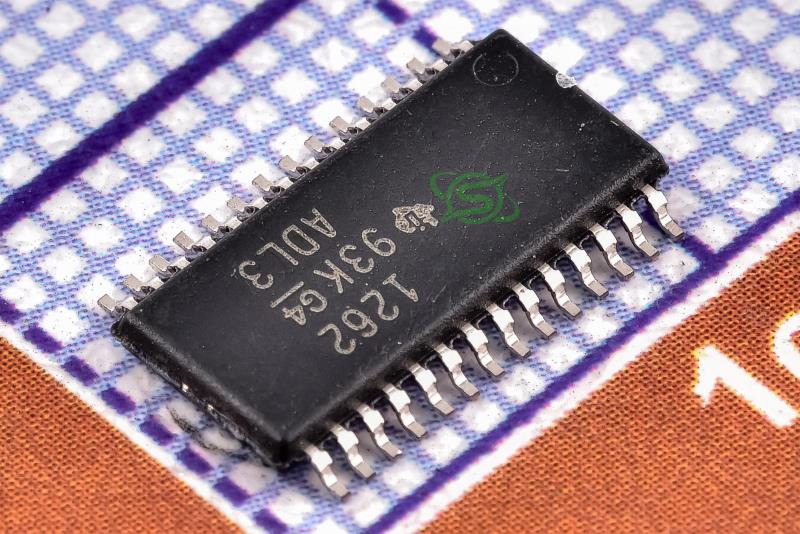

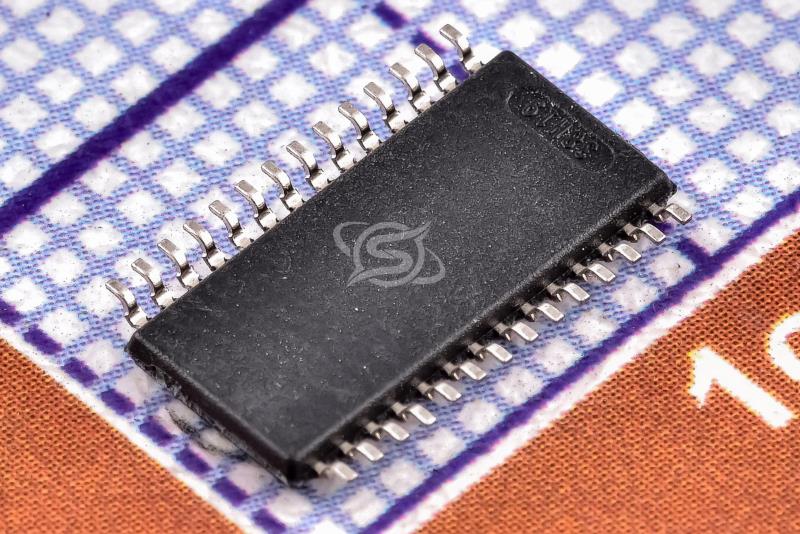

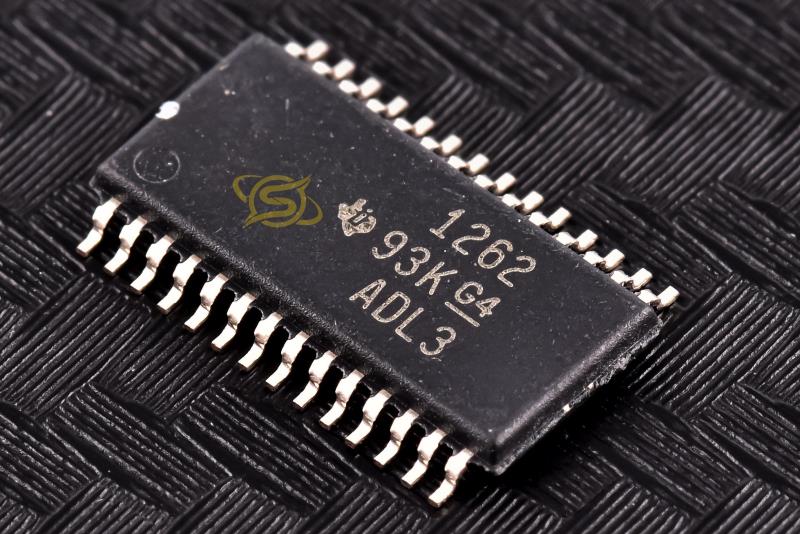

compatible. These devices are available in a 28-pin
TSSOP package and are fully specified over the
–40°C to +125°C temperature range.
|
