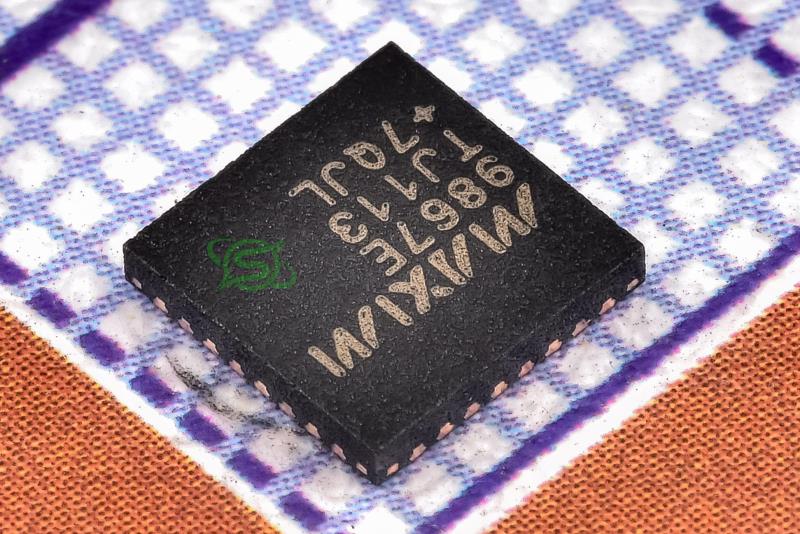

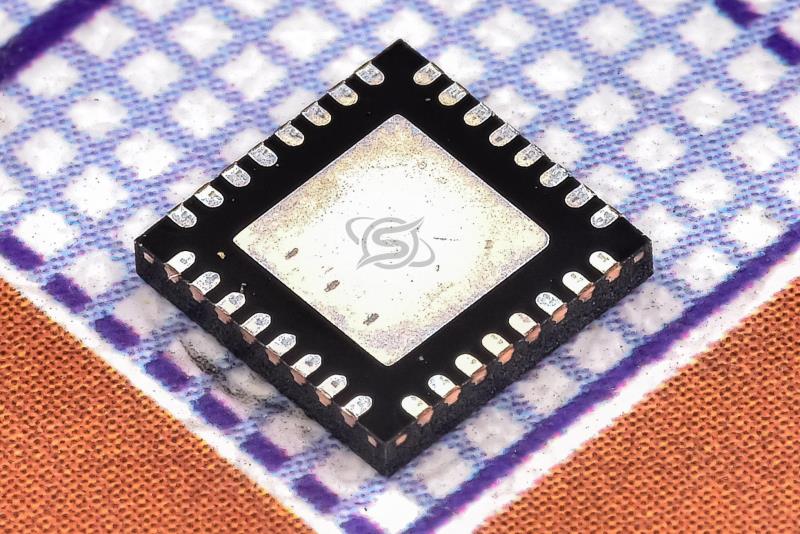

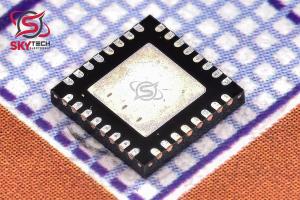

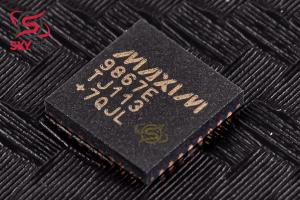

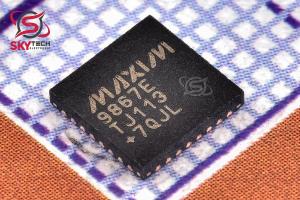

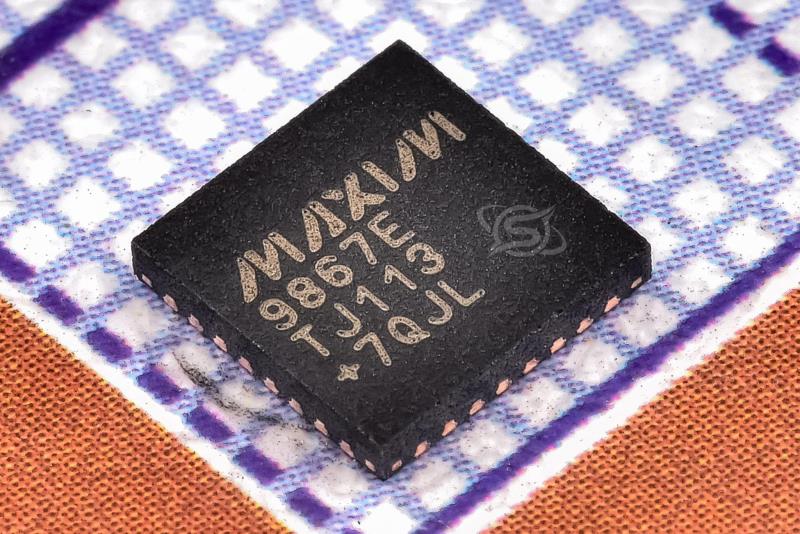

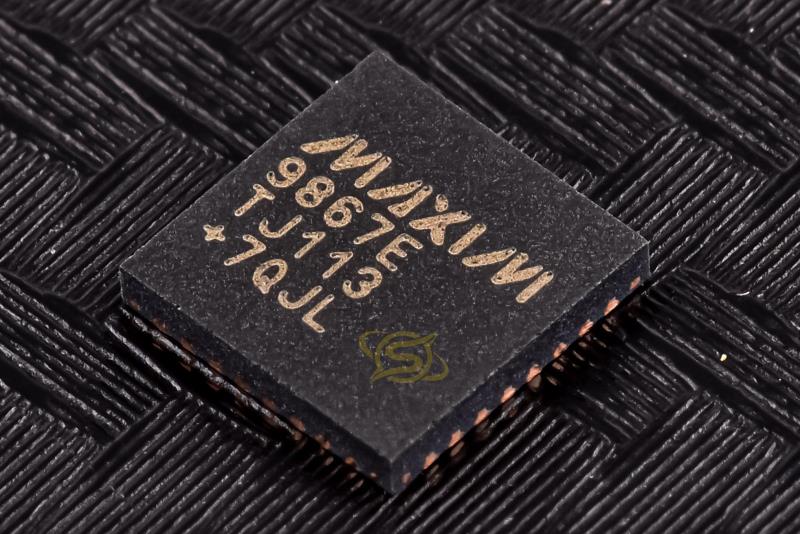

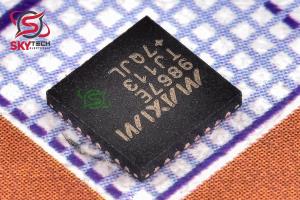

رابط -کدک صوتي استريو
MAX9867ETJ+T
Interface - CODECs Low-Power, Stereo Audio Codec
کیفیت: ORIGINAL(distributor) پکیج: TQFN-EP-32
قیمت تک فروشی 3,171,996 ریال
قیمت عمده 3,021,120 ریال (10 به بالا)
قیمت ویژه 2,960,770 ریال (100 به بالا)
قیمت فوق العاده2,930,594 ریال (1000 به بالا)
 قیمت تک فروشی 4.502 تتر با تخفیف
25.22423.5223.28
|
توضیحات
MAX9867 يک کدک صوتي استريو با قدرت فوق العاده کم است که براي دستگاه هاي مصرف کننده قابل حمل مانند تلفن هاي همراه و کنسول هاي بازي قابل حمل طراحي شده است. اين دستگاه داراي ورودي هاي ميکروفون ديفرانسيل استريو است که مي تواند به ميکروفون هاي آنالوگ يا ديجيتال متصل شود. ورودي هاي خط تک سر، با پيش تقويت کننده قابل تنظيم، مي توانند براي ضبط به ADC ارسال شوند يا براي پخش مستقيماً به آمپلي فاير هدفون هدايت شوند. يک مسير ADC کمکي مي تواند براي رديابي هر ولتاژ DC استفاده شود. آمپلي فايرهاي هدفون استريو از تنظيمات خروجي ديفرانسيل، تک سر و بدون خازن پشتيباني مي کنند. با استفاده از پيکربندي خروجي بدون خازن، دستگاه مي تواند 10 ميلي وات را به هدفون هاي 32 اهم خروجي دهد. مدار جامع کليک و پاپ، کليک‌هاي شنيداري را سرکوب مي‌کند و در هنگام تغيير صدا و راه‌اندازي يا خاموش شدن، صداها را قطع مي‌کند. با استفاده از مدار ديجيتال اختصاصي Maxim، اين دستگاه مي‌تواند هر ساعت سيستمي از 10 تا 60 مگاهرتز را بپذيرد. اين معماري نياز به PLL خارجي و نوسان سازهاي کريستالي متعدد را از بين مي برد. مسيرهاي ADC و DAC استريو فيلترهاي ديجيتال باند صوتي يا باند صوتي قابل تنظيم توسط کاربر را ارائه مي دهند. فيلترهاي باند صوتي تضعيف اضافي را در فرکانس بسته GSM و تضعيف باند توقف بيش از 70 دسي بل در fS/2 ايجاد مي کنند. MAX9867 از يک منبع 1.8 ولت کار مي کند و از سطح منطقي 1.65 ولت تا 3.6 ولت پشتيباني مي کند. يک رابط سريال 2 سيم I2C کنترل سطوح صدا، اختلاط سيگنال و حالت هاي عملکرد کلي را فراهم مي کند. MAX9867 در بسته بندي 2.2mm x 2.7mm، 0.4mm با توپ، بسته WLP موجود است. بسته 32 پين 5mm x 5mm TQFN نيز موجود است.
Description
The MAX9867 is an ultra-low power stereo audio codec
designed for portable consumer devices such as mobile
phones and portable gaming consoles.
The device features stereo differential microphone inputs
that can be connected to either analog or digital microphones. The single-ended line inputs, with configurable
preamplifier, can be sent to the ADC for record or routed
directly to the headphone amplifier for playback. An auxiliary ADC path can be used to track any DC voltage.
The stereo headphone amplifiers support differential,
single-ended, and capacitorless output configurations.
Using the capacitorless output configuration, the device
can output 10mW into 32? headphones. Comprehensive
click-and-pop circuitry suppresses audible clicks and
pops during volume changes and startup or shutdown.
Utilizing Maxim’s proprietary digital circuitry, the device
can accept any available 10MHz to 60MHz system clock.
This architecture eliminates the need for an external PLL
and multiple crystal oscillators. The stereo ADC and DAC
paths provide user-configurable voiceband or audioband
digital filters. Voiceband filters provide extra attenuation at
the GSM packet frequency and greater than 70dB stopband attenuation at fS/2.
The MAX9867 operates from a single 1.8V supply, and
supports a 1.65V to 3.6V logic level. An I2C 2-wire serial
interface provides control for volume levels, signal mixing,
and general operating modes.
The MAX9867 is available in a tiny 2.2mm x 2.7mm,
0.4mm-ball-pitch, WLP package. A 32-pin 5mm x 5mm
TQFN package is also available.
|
