توضیحات
حافظه فلش سريال W25Q64JV (64M-bit) يک راه حل ذخيره سازي براي سيستم هايي با فضا، پين و قدرت محدود ارائه مي دهد. سري 25Q انعطاف پذيري و عملکردي فراتر از دستگاه هاي فلش سريال معمولي ارائه مي دهد. آنها براي سايه زدن کد به رم، اجراي کد مستقيم از Dual/Quad SPI (XIP) و ذخيره صدا، متن و داده ايده آل هستند. اين دستگاه با منبع تغذيه 2.7 ولت تا 3.6 ولت با مصرف جريان کمتر از 1 µA براي قطع برق کار مي کند. همه دستگاه ها در بسته هاي صرفه جويي در فضا ارائه مي شوند. آرايه W25Q64JV در 32768 صفحه قابل برنامه ريزي با حجم 256 بايت سازماندهي شده است. حداکثر 256 بايت را مي توان در يک زمان برنامه ريزي کرد. صفحات را مي توان در گروه هاي 16 تايي (پاک کردن بخش 4 کيلوبايتي)، گروه هاي 128 تاي (حذف بلوک 32 کيلوبايتي)، گروه هاي 256 تاي (پاک کردن بلوک هاي 64 کيلوبايتي) يا کل تراشه (پاک کردن تراشه) پاک کرد. W25Q64JV به ترتيب داراي 2048 بخش قابل پاک کردن و 128 بلوک پاک شدني است. بخش‌هاي کوچک 4 کيلوبايتي، انعطاف‌پذيري بيشتري را در برنامه‌هايي که نياز به ذخيره‌سازي داده‌ها و پارامتر دارند، فراهم مي‌کنند. (شکل 2 را ببينيد.) W25Q64JV از رابط استاندارد سريال جانبي (SPI)، SPI ورودي/خروجي دوگانه/چهارگانه: ساعت سريال، انتخاب چيپ، داده سريال I/O0 (DI)، I/O1 (DO)، I/ پشتيباني مي کند. O2 و I/O3. فرکانس‌هاي کلاک SPI W25Q64JV تا حداکثر 133 مگاهرتز پشتيباني مي‌شوند که به نرخ کلاک معادل 266 مگاهرتز (133 مگاهرتز x 2) براي ورودي/خروجي دوگانه و 532 مگاهرتز (133 مگاهرتز در 4) براي چهار ورودي/خروجي خواندني/دويي در هنگام استفاده از Fast I/O اجازه مي‌دهد. . اين نرخ‌هاي انتقال مي‌توانند از حافظه‌هاي فلش موازي ناهمزمان 8 و 16 بيتي استاندارد بهتر عمل کنند. علاوه بر اين، دستگاه از سازنده استاندارد JEDEC و شناسه دستگاه، و يک شماره سريال منحصر به فرد 64 بيتي و سه ثبت امنيتي 256 بايتي پشتيباني مي کند.
Description

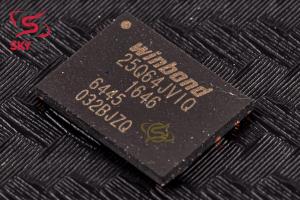

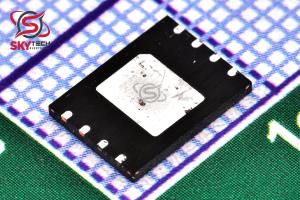

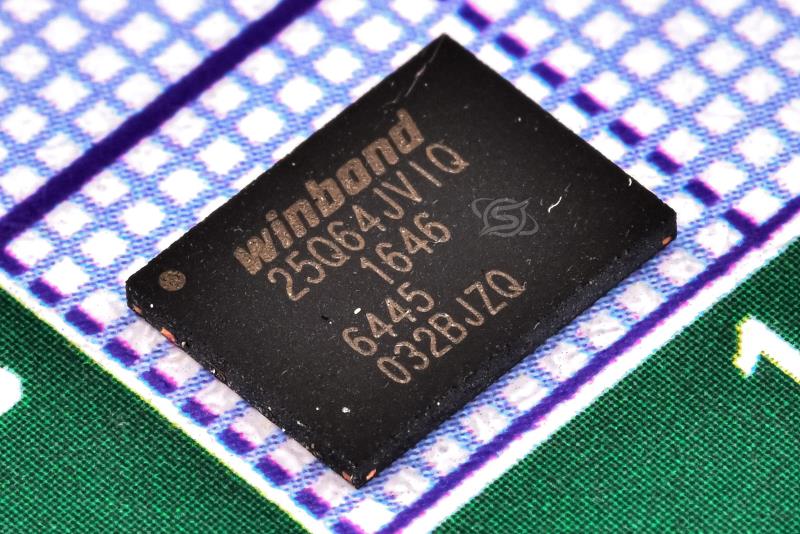

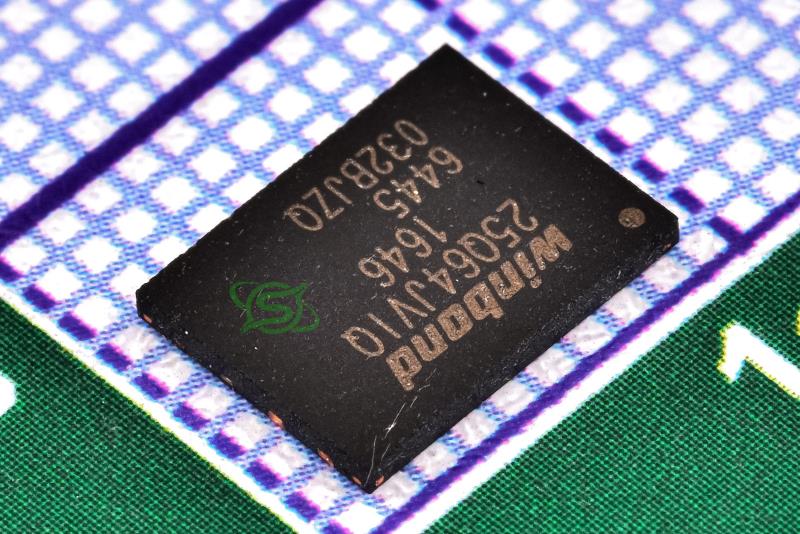

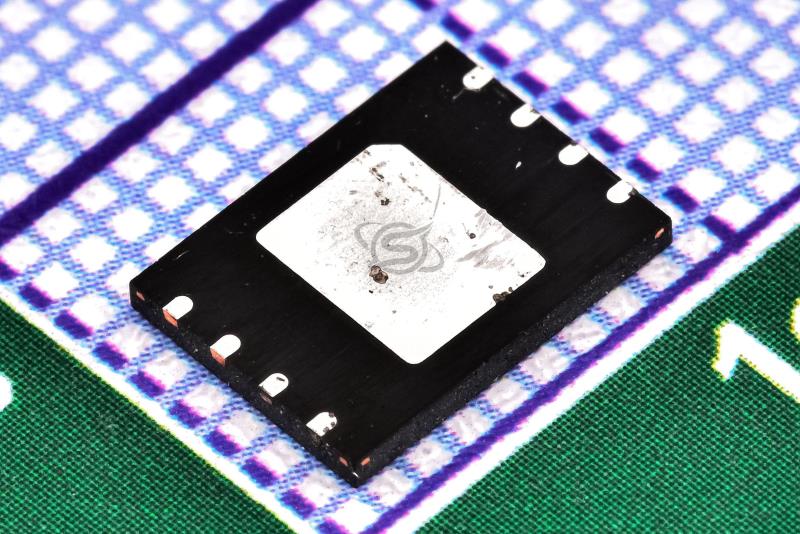

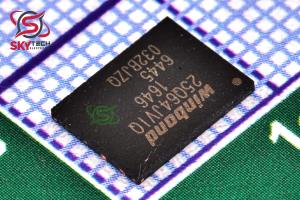

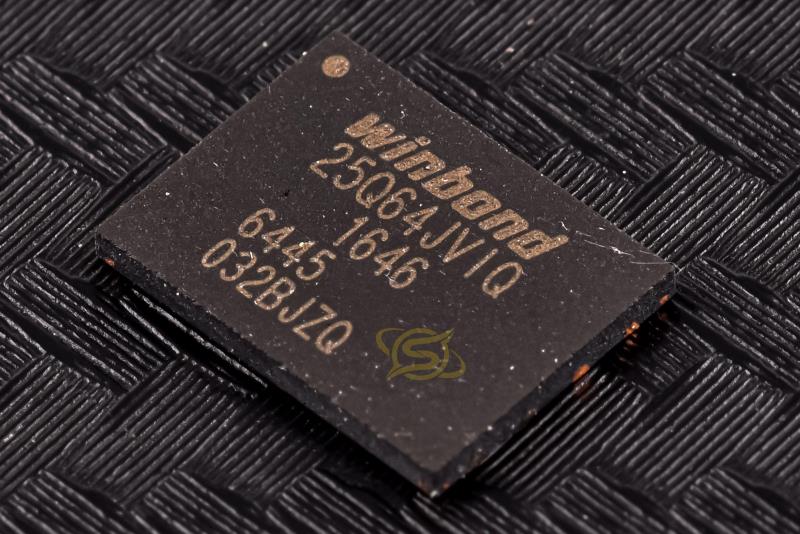

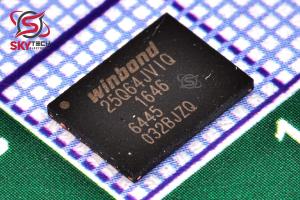

The W25Q64JV (64M-bit) Serial Flash memory provides a storage solution for systems with limited space,
pins and power. The 25Q series offers flexibility and performance well beyond ordinary Serial Flash devices.
They are ideal for code shadowing to RAM, executing code directly from Dual/Quad SPI (XIP) and storing
voice, text and data. The device operates on 2.7V to 3.6V power supply with current consumption as low as
1µA for power-down. All devices are offered in space-saving packages.
The W25Q64JV array is organized into 32,768 programmable pages of 256-bytes each. Up to 256 bytes can
be programmed at a time. Pages can be erased in groups of 16 (4KB sector erase), groups of 128 (32KB
block erase), groups of 256 (64KB block erase) or the entire chip (chip erase). The W25Q64JV has 2,048
erasable sectors and 128 erasable blocks respectively. The small 4KB sectors allow for greater flexibility in
applications that require data and parameter storage. (See Figure 2.)
The W25Q64JV supports the standard Serial Peripheral Interface (SPI), Dual/Quad I/O SPI: Serial Clock, Chip
Select, Serial Data I/O0 (DI), I/O1 (DO), I/O2 and I/O3. SPI clock frequencies of W25Q64JV of up to 133MHz
are supported allowing equivalent clock rates of 266MHz (133MHz x 2) for Dual I/O and 532MHz (133MHz x
4) for Quad I/O when using the Fast Read Dual/Quad I/O. These transfer rates can outperform standard
Asynchronous 8 and 16-bit Parallel Flash memories.
Additionally, the device supports JEDEC standard manufacturer and device ID, and a 64-bit Unique Serial
Number and three 256-bytes Security Registers.
|
