توضیحات
MX25V4035F يک حافظه فلش سريال NOR با 4 مگابايت بيت است که به صورت داخلي 524288 x 8 پيکربندي شده است. وقتي در حالت چهار ورودي/خروجي است، ساختار به 1048576 بيت x 4 يا 2،097،152 بيت x 2 تبديل مي‌شود. حالت O. سه سيگنال باس عبارتند از يک ورودي ساعت (SCLK)، يک ورودي داده سريال (SI) و يک خروجي داده سريال (SO). دسترسي سريال به دستگاه با ورودي CS# فعال مي شود. وقتي در دو حالت خواندن ورودي/خروجي قرار دارد، پين SI و پين SO تبديل به پين SIO0 و پايه SIO1 براي ورودي آدرس/بيت هاي ساختگي و خروجي داده مي شوند. هنگامي که در حالت خواندن چهار ورودي/خروجي است، پين SI، پين SO، پين WP# و پايه HOLD# تبديل به پايه SIO0، پايه SIO1، پايه SIO2 و پايه SIO3 براي ورودي بيت‌هاي آدرس/دومي و خروجي داده مي‌شوند. MX25V4035F MXSMIO® (Serial Multi I/O) عمليات خواندن متوالي را در کل تراشه فراهم مي کند. پس از صدور دستور برنامه/پاک کردن، الگوريتم‌هاي برنامه‌ريزي/پاک کردن خودکار که صفحه يا مکان‌هاي بخش/بلاک مشخص شده را برنامه‌ريزي/پاک مي‌کنند و تأييد مي‌کنند، اجرا مي‌شوند. دستور برنامه بر اساس بايت يا صفحه (256 بايت) يا بر اساس کلمه اجرا مي شود. دستور Erase بر اساس بخش 4K بايتي، بلوک 32K بايتي يا بلوک 64K بايتي يا بر اساس تراشه کامل اجرا مي شود. براي سهولت رابط کاربري، يک ثبت وضعيت براي نشان دادن وضعيت تراشه گنجانده شده است. فرمان خواندن وضعيت مي تواند براي تشخيص وضعيت تکميل يک برنامه يا پاک کردن عمليات از طريق بيت WIP صادر شود. ويژگي‌هاي امنيتي پيشرفته عملکردهاي حفاظتي و امنيتي را افزايش مي‌دهند، لطفاً براي جزئيات بيشتر به بخش ويژگي‌هاي امنيتي مراجعه کنيد. MX25V4035F از سلول حافظه اختصاصي Macronix استفاده مي کند که به طور قابل اعتمادي محتويات حافظه را حتي پس از 100000 دوره برنامه و پاک کردن ذخيره مي کند.
Description

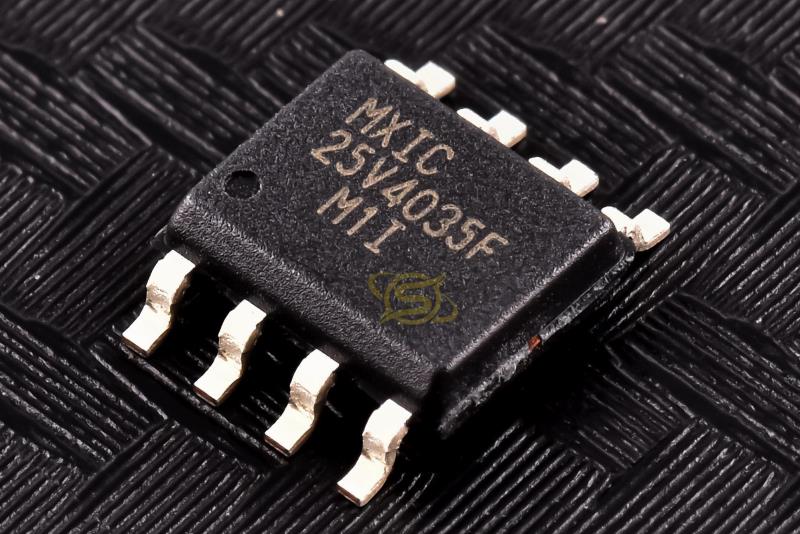

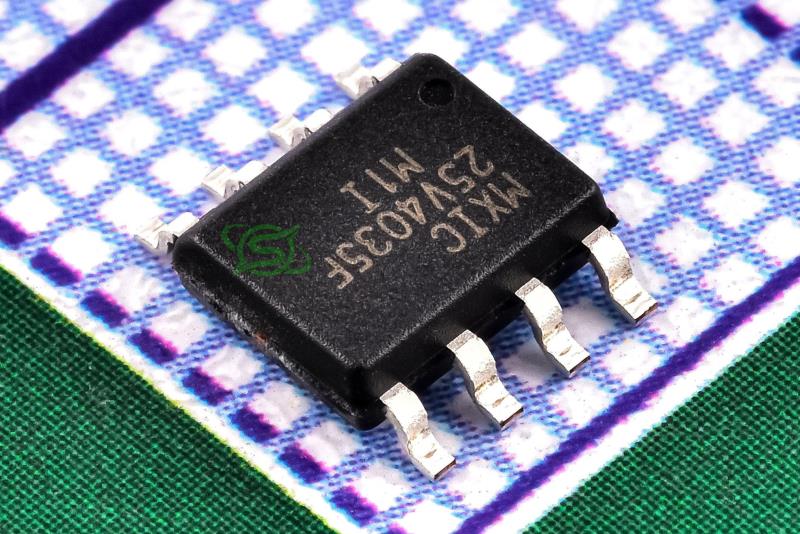

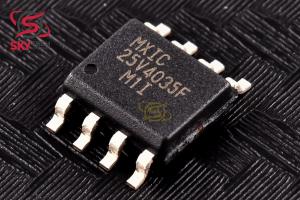

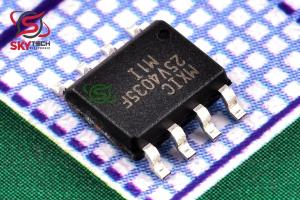

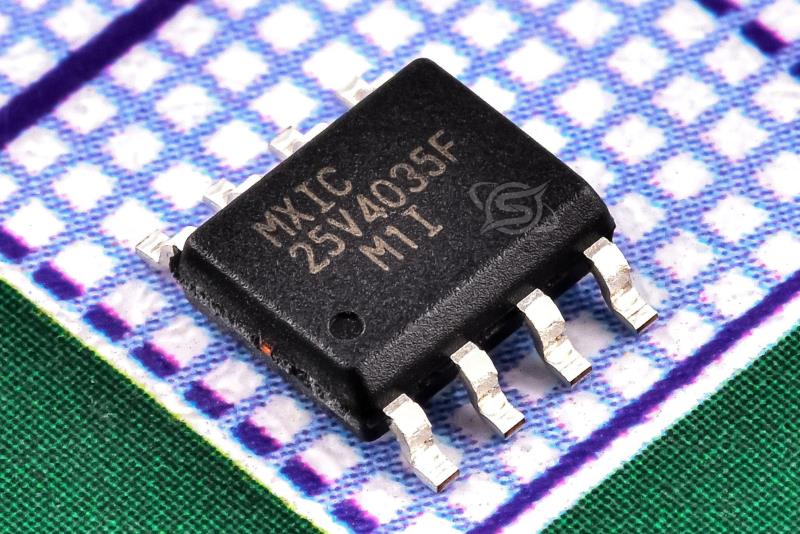

MX25V4035F is 4Mb bits Serial NOR Flash memory, which is configured as 524,288 x 8 internally. When it is in four
I/O mode, the structure becomes 1048,576 bits x 4 or 2,097,152 bits x 2.
MX25V4035F features a serial peripheral interface and software protocol allowing operation on a simple 3-wire bus
while it is in single I/O mode. The three bus signals are a clock input (SCLK), a serial data input (SI), and a serial
data output (SO). Serial access to the device is enabled by CS# input.
When it is in two I/O read mode, the SI pin and SO pin become SIO0 pin and SIO1 pin for address/dummy bits
input and data output. When it is in four I/O read mode, the SI pin, SO pin, WP# pin and HOLD# pin become SIO0
pin, SIO1 pin, SIO2 pin and SIO3 pin for address/dummy bits input and data output.
The MX25V4035F MXSMIO®
(Serial Multi I/O) provides sequential read operation on the whole chip.
After program/erase command is issued, auto program/erase algorithms which program/erase and verify the
specified page or sector/block locations will be executed. Program command is executed on byte basis, or page (256
bytes) basis, or word basis. Erase command is executed on 4K-byte sector, 32K-byte block, or 64K-byte block, or
whole chip basis.
To provide user with ease of interface, a status register is included to indicate the status of the chip. The status read
command can be issued to detect completion status of a program or erase operation via WIP bit.
Advanced security features enhance the protection and security functions, please see security features section for
more details.
The MX25V4035F utilizes Macronixs proprietary memory cell, which reliably stores memory contents even after
100,000 program and erase cycles.
|
