فرستنده گیرنده RS-485/RS-422

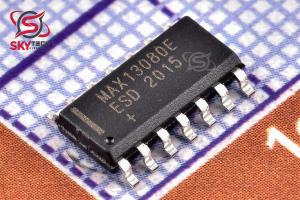

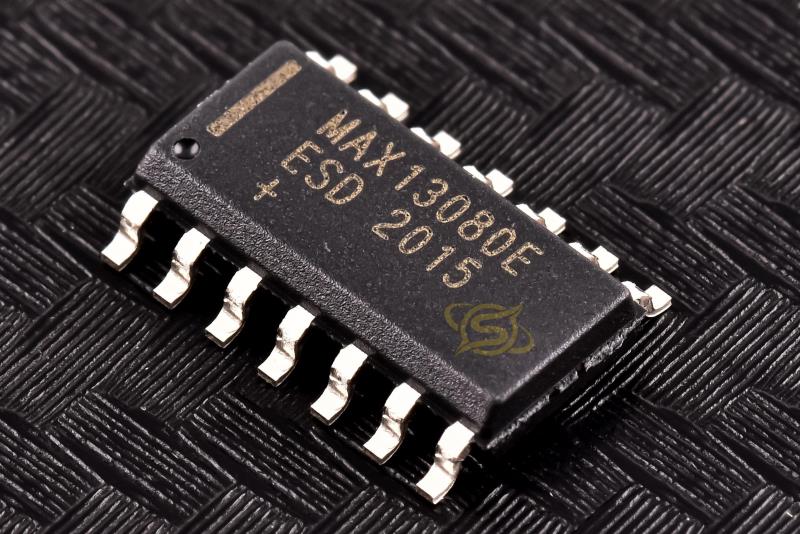

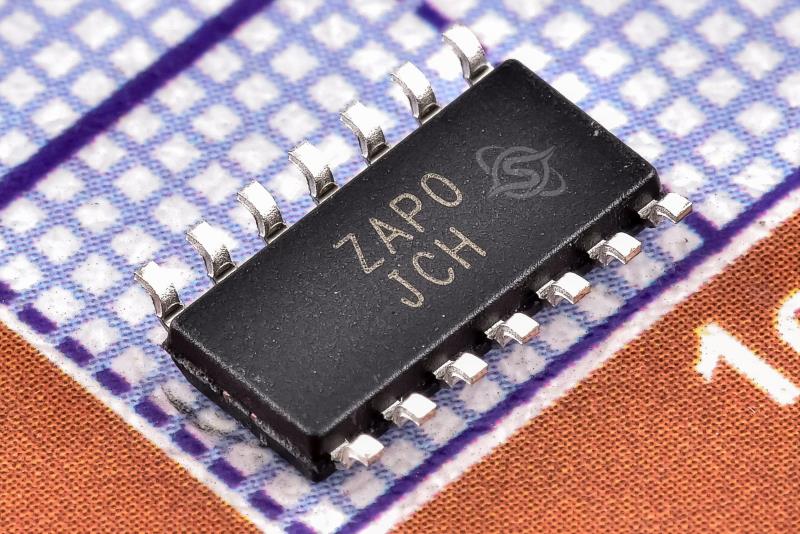

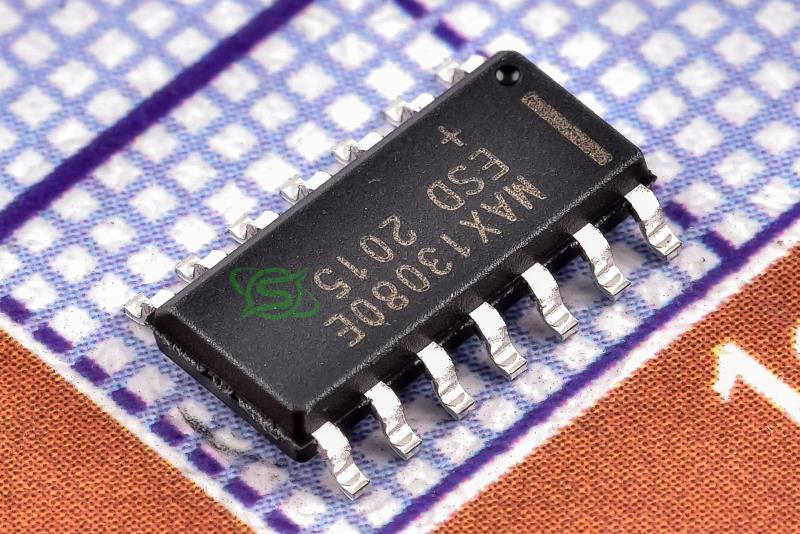

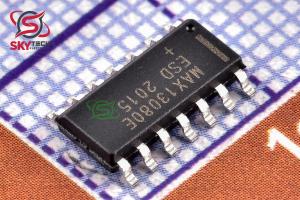

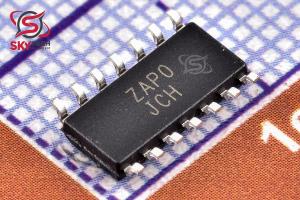

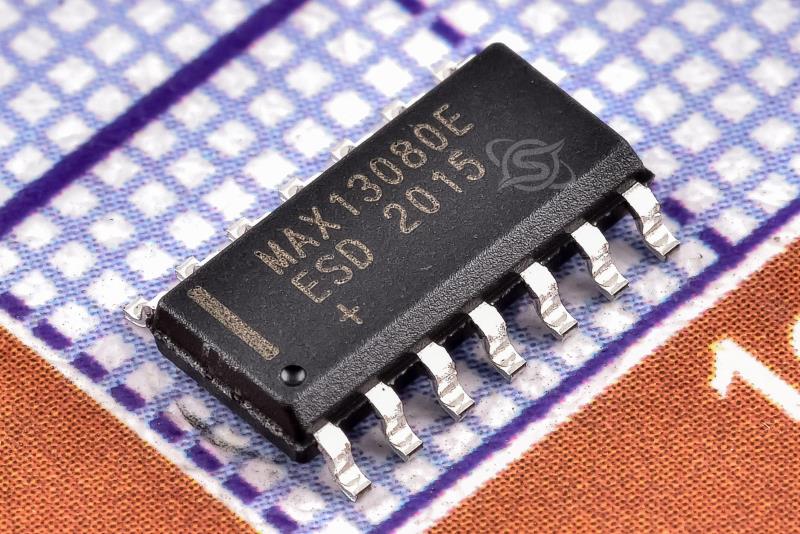

MAX13080E
+5.0V, ±15kV ESD-Protected, Fail-Safe, Hot-Swap, RS-485/RS-422 Transceivers
کیفیت: ORIGINAL(distributor) پکیج: SOP-14
قیمت تک فروشی 1,017,230 ریال
قیمت عمده 968,970 ریال (10 به بالا)
قیمت ویژه 949,666 ریال (100 به بالا)
قیمت فوق العاده940,014 ریال (1000 به بالا)
قیمت تک فروشی 1.585 تتر با تخفیف
8.487.847.76
|
توضیحات
فرستنده و گيرنده هاي RS-485/RS-422 MAX13080E–MAX13089E +5.0V، ±15 کيلو ولت ESD داراي يک درايور و يک گيرنده هستند. اين دستگاه ها شامل مدارهاي ايمن هستند که خروجي گيرنده منطقي بالايي را در زماني که ورودي هاي گيرنده باز يا کوتاه هستند تضمين مي کند. اگر همه فرستندههاي يک گذرگاه پايانيافته غيرفعال باشند (امپدانس بالا) گيرنده يک logichigh خروجي ميدهد. خانواده MAX13080E داراي قابليت Hotswap براي حذف انتقالهاي کاذب در اتوبوس در هنگام روشن کردن يا جاگذاري داغ است. ويژگي MAX13080E/MAX13081E/MAX13082E درايورهاي سرعت چرخش را کاهش ميدهد که EMI را به حداقل ميرساند و بازتابهاي ناشي از کابلهاي نادرست قطع شده را کاهش ميدهد و امکان انتقال داده بدون خطا تا 250 کيلوبيت بر ثانيه را فراهم ميکند. MAX13083E/MAX13084E همچنين داراي درايورهايي با سرعت محدود است اما سرعت انتقال تا 500 کيلوبيت بر ثانيه را امکان پذير مي کند. سرعت حرکت درايور MAX13086E/MAX13087E/MAX13088E محدود نيست و سرعت انتقال تا 16 مگابيت بر ثانيه را ممکن ميسازد. سرعت حرکت MAX13089E براي 250kbps، 500kbps و 16Mbps قابل انتخاب است. MAX13082E/MAX13088E براي ارتباطات نيمه دوبلکس و MAX13080E/MAX13081E/MAX13083E/MAX13084E/MAX13086E/MAX13087E براي ارتباطات فول دوبلکس در نظر گرفته شدهاند. MAX13089E براي عملکرد نيمه دوبلکس يا تمام دوبلکس قابل انتخاب است. همچنين داراي فاز خروجي گيرنده و فرستنده با قابليت برنامه ريزي مستقل از طريق پين هاي جداگانه است. فرستنده و گيرنده هاي خانواده MAX13080E 1.2 ميلي آمپر جريان تغذيه را هنگام تخليه يا زماني که به طور کامل بارگذاري مي شوند با درايورهاي غيرفعال مي گيرند. همه دستگاه ها داراي امپدانس ورودي گيرنده بار 1/8 واحدي هستند که به 256 فرستنده گيرنده در اتوبوس اجازه مي دهد. MAX13080E/MAX13083E/MAX13086E/MAX13089E در بسته هاي 14 پين PDIP و 14 پين SO موجود است. MAX13081E/MAX13082E/MAX13084E/MAX13087E/MAX13088E در بسته هاي 8 پين PDIP و 8 پين SO موجود است. اين دستگاه ها در محدوده دماي تجاري، گسترده و خودرو کار مي کنند.
Description
The MAX13080E–MAX13089E +5.0V, ±15kV ESD-protected, RS-485/RS-422 transceivers feature one driver and
one receiver. These devices include fail-safe circuitry,
guaranteeing a logic-high receiver output when receiver
inputs are open or shorted. The receiver outputs a logichigh if all transmitters on a terminated bus are disabled
(high impedance). The MAX13080E family include a hotswap capability to eliminate false transitions on the bus
during power-up or hot insertion.
The MAX13080E/MAX13081E/MAX13082E feature
reduced slew-rate drivers that minimize EMI and
reduce reflections caused by improperly terminated
cables, allowing error-free data transmission up to
250kbps. The MAX13083E/MAX13084E also feature
slew-rate-limited drivers but allow transmit speeds up to
500kbps. The MAX13086E/MAX13087E/ MAX13088E
driver slew rates are not limited, making transmit
speeds up to 16Mbps possible. The MAX13089E slew
rate is pin selectable for 250kbps, 500kbps, and
16Mbps.
The MAX13082E/MAX13088E are intended for halfduplex communications, and the MAX13080E/
MAX13081E/MAX13083E/MAX13084E/MAX13086E/
MAX13087E are intended for full-duplex communications. The MAX13089E is selectable for half-duplex or
full-duplex operation. It also features independently
programmable receiver and transmitter output phase
through separate pins.
The MAX13080E family transceivers draw 1.2mA of
supply current when unloaded or when fully loaded with
the drivers disabled. All devices have a 1/8-unit load
receiver input impedance, allowing up to 256 transceivers on the bus.
The MAX13080E/MAX13083E/MAX13086E/MAX13089E
are available in 14-pin PDIP and 14-pin SO packages. The
MAX13081E/MAX13082E/MAX13084E/MAX13087E/
MAX13088E are available in 8-pin PDIP and 8-pin SO
packages. The devices operate over the commercial,
extended, and automotive temperature ranges.
|
