توضیحات

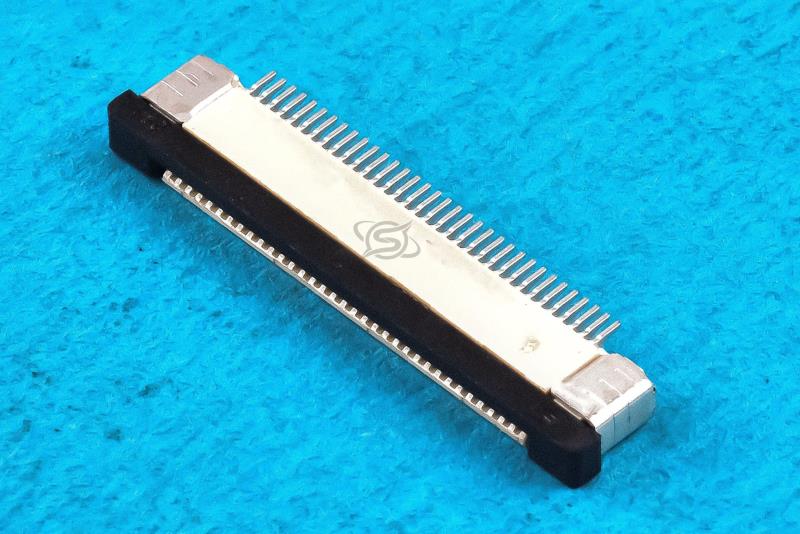

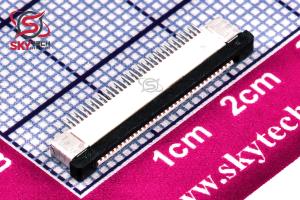

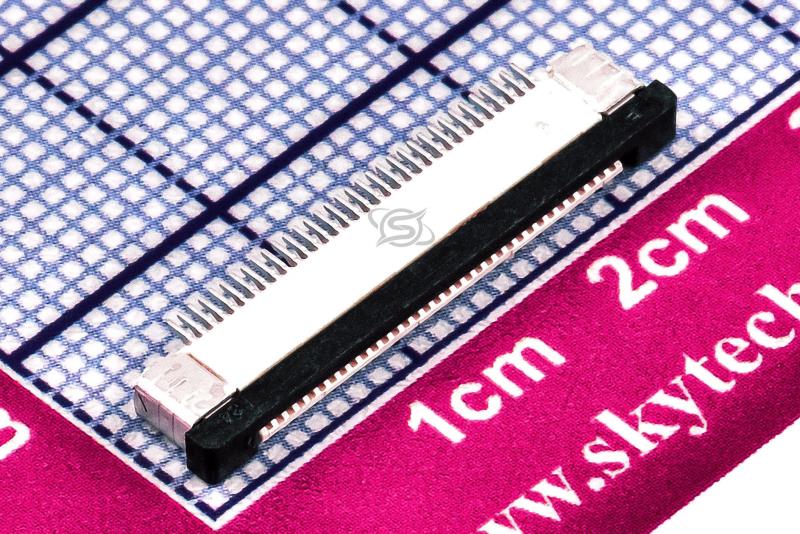

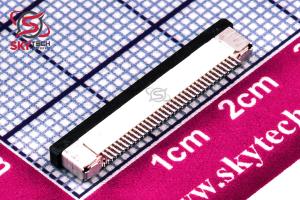

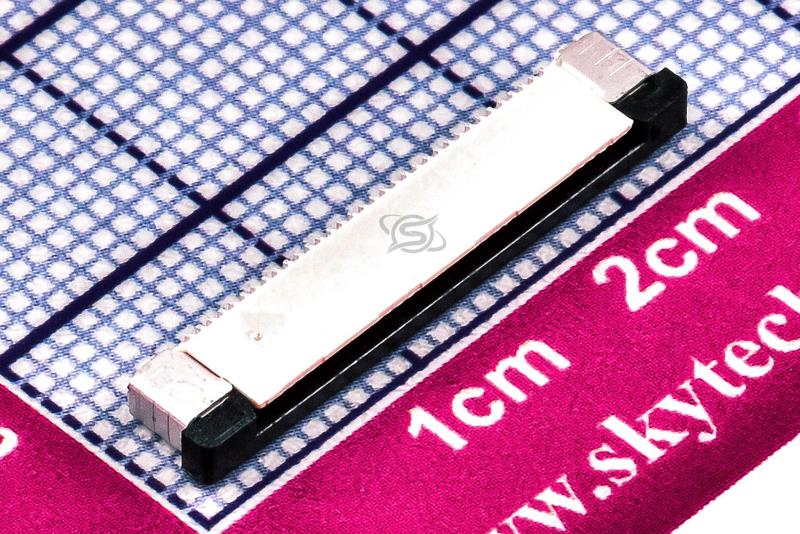

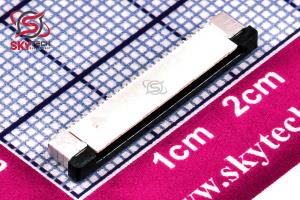

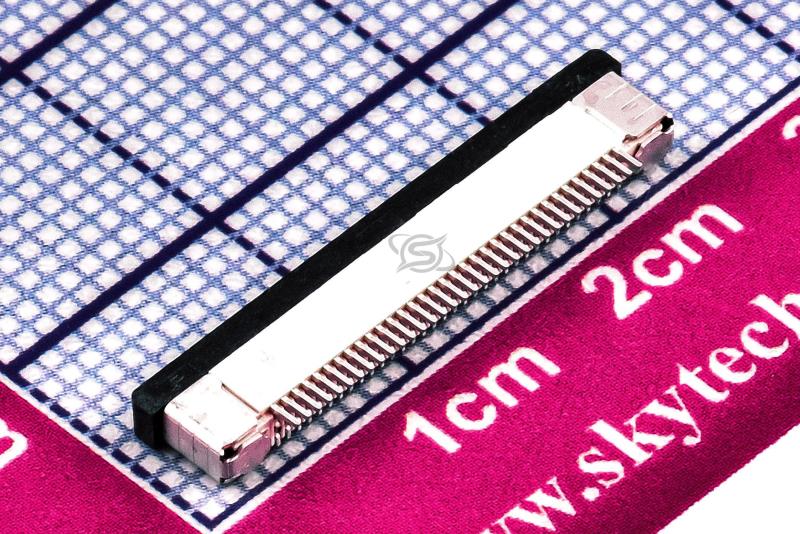

اتصالات FFC براي اتصال کابل هاي نواري انعطاف پذير (FFC) به مدارهاي PCB در برنامه هاي کابل به برد استفاده مي شود. همچنين، آنها را مي توان در ترکيبات کابل به کابل يافت. اين کانکتورها ابعاد بسيار باريکي دارند و به راحتي در فضاهاي تنگ جا مي شوند. استفاده از آنها در کاربردهاي مختلف مصرف کننده مانند لپ تاپ، دوربين، لوازم جانبي کامپيوتر، لوازم خانگي و تلفن بسيار رايج است. اين کانکتورها از يک قاب اتصال تک رديفه يا دو رديفه تشکيل شده اند که معمولاً از پلاستيک انعطاف پذير، پليمر، لاستيک مهندسي يا فيلم ساخته شده و يک رابط فلزي در داخل آن تعبيه شده است. همچنين انواع قفل موجود است.
همچنين از کانکتورهاي FPC براي اتصال کابل چاپي انعطاف پذير (FPC) به برد استفاده مي شود. FPC نوعي FFC است که در آن رسانه روي بستر کابل چاپي قرار دارد و داخل آن تعبيه نشده است. اين کانکتورها گاهي اوقات به عنوان کانکتورهاي نواري شناخته مي شوند.
يکي از دلايل اصلي که طراحان براي استفاده از کانکتورهاي FFC/FPC انتخاب مي‌کنند اين است که با استفاده از يک کابل انعطاف‌پذير، انعطاف‌پذيري بيشتري نسبت به برد مدار پيوندي سنتي ارائه مي‌دهند. اين کابل ها در دهه 1970 به طور گسترده مورد استفاده قرار گرفتند، اما در ابتدا فقط در نسخه هاي جوشکاري مستقيم يا تماس فشرده سازي موجود بودند. در سال 1986، ELCO کانکتور سري 8370 را اختراع کرد که اولين کانکتور از نوع لبه کارت مقرون به صرفه براي اتصال مستقيم FFC بود.
Description
FFC connectors are used to connect flexible ribbon cables (FFC) to PCB circuits in cable-to-board applications. Also, they can be found in cable-to-cable combinations. These connectors have very narrow dimensions and fit easily in tight spaces. It is very common to use them in various consumer applications such as laptops, cameras, computer peripherals, home appliances and phones. These connectors consist of a single-row or double-row connector frame, usually made of flexible plastic, polymer, engineering rubber, or film, with a metal connector embedded inside. Also, different types of locks are available.
Also, FPC connectors are used to connect the flexible printed cable (FPC) to the board. FPC is a type of FFC where the media is on the printed cable substrate and not embedded inside. These connectors are sometimes known as ribbon connectors.
One of the main reasons designers choose to use FFC/FPC connectors is that they offer more flexibility than a traditional bonded circuit board by using a flexible cable. These cables became widely used in the 1970s, but were initially only available in direct welding or compression contact versions. In 1986, ELCO invented the 8370 series connector, which was the first affordable card edge type connector for direct FFC connection.
|
