توضیحات

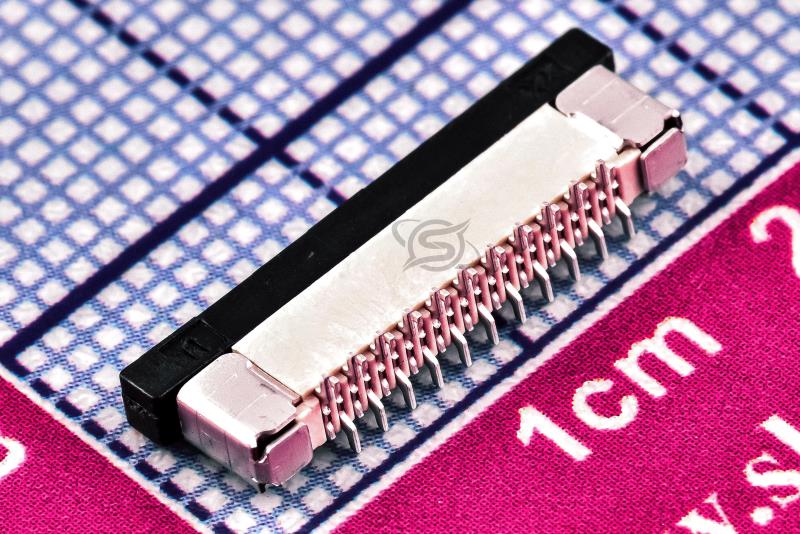

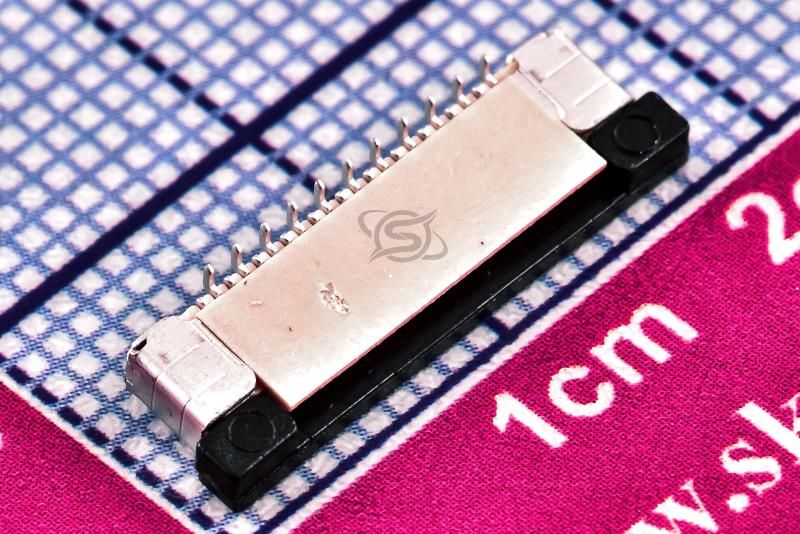

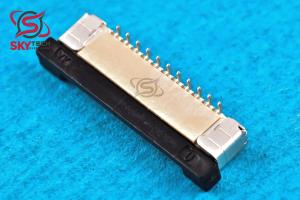

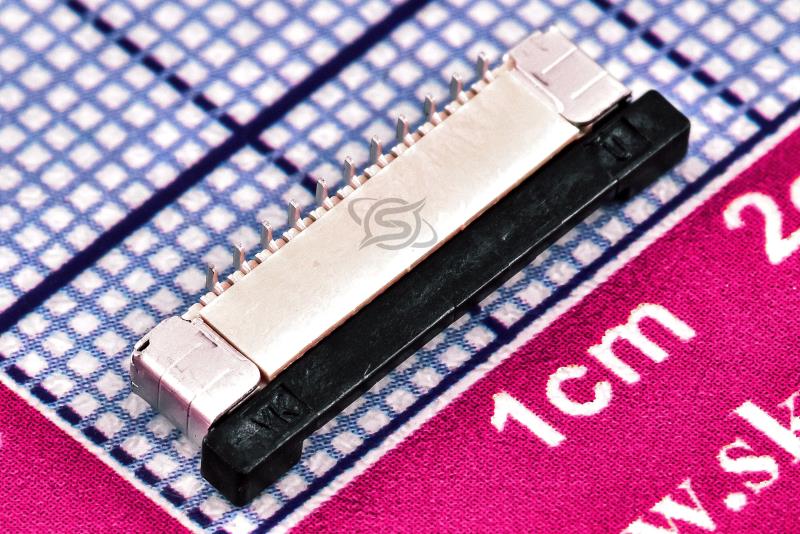

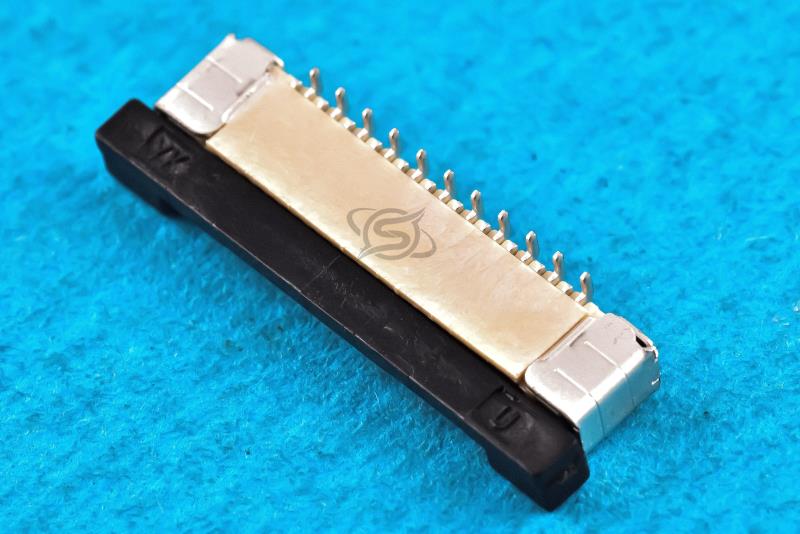

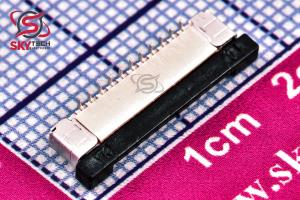

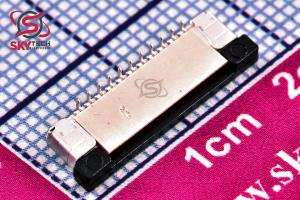

کانکتورهاي FFC به منظور اتصال کابل‌هاي انعطاف‌پذير نوع ريبون (FFC) به مدارهاي PCB در برنامه‌هاي کابل به برد استفاده مي‌شوند. همچنين، مي‌توان آن‌ها را در ترکيبات کابل به کابل نيز يافت. اين کانکتورها ابعاد فرم بسيار باريکي دارند و به‌راحتي در فضاهاي تنگ جاي مي‌گيرند. استفاده از آن‌ها در برنامه‌هاي مختلف مصرفي مانند لپتاپ، دوربين، لوازم جانبي کامپيوتر، لوازم خانگي و تلفن‌ها بسيار رايج است. اين کانکتورها شامل قاب کانکتور يک رديف يا دو رديف مي‌شوند که معمولاً از پلاستيک انعطاف‌پذير، پليمر، لاستيک مهندسي يا فيلم ساخته شده‌اند و درون آن‌ها يک کانکتور فلزي جاسازي شده است. همچنين، انواع مختلفي از قفل‌گذاري در دسترس هستند.
همچنين، کانکتورهاي FPC براي اتصال کابل چاپي انعطاف‌پذير (FPC) به برد استفاده مي‌شوند. FPC يک نوع FFC است که رسانه‌ها بر روي زيربناي کابل چاپ شده قرار دارند و درون آن جاسازي نشده‌اند. اين کانکتورها گاهي به عنوان کانکتورهاي ريبون نيز شناخته مي‌شوند.
يکي از دلايل اصلي انتخاب طراحان براي استفاده از کانکتورهاي FFC/FPC، اين است که با استفاده از کابل انعطاف‌پذير، انعطاف‌پذيري بيشتري نسبت به برد مدار چسبيده سنتي ارائه مي‌دهند. اين کابل‌ها در دهه 1970 به طور گسترده‌اي استفاده شدند، اما در ابتدا فقط در نسخه‌هاي جوش مستقيم يا تماس فشرده موجود بودند. در سال 1986، شرکت ELCO کانکتور سري 8370 را اختراع کرد که اولين کانکتور نوع لبه کارت با قيمت مناسب براي اتصال مستقيم به FFC بود
Description
FFC connectors are used to connect flexible ribbon cables (FFC) to PCB circuits in cable-to-board applications. Also, they can be found in cable-to-cable combinations. These connectors have very narrow dimensions and fit easily in tight spaces. It is very common to use them in various consumer applications such as laptops, cameras, computer peripherals, home appliances and phones. These connectors consist of a single-row or double-row connector frame, usually made of flexible plastic, polymer, engineering rubber, or film, with a metal connector embedded inside. Also, different types of locks are available.
Also, FPC connectors are used to connect the flexible printed cable (FPC) to the board. FPC is a type of FFC where the media is on the printed cable substrate and not embedded inside. These connectors are sometimes known as ribbon connectors.
One of the main reasons designers choose to use FFC/FPC connectors is that they offer more flexibility than a traditional bonded circuit board by using a flexible cable. These cables became widely used in the 1970s, but were initially only available in direct welding or compression contact versions. In 1986, ELCO invented the 8370 series connector, which was the first affordable card edge type connector for direct FFC connection.
|
