ماژول ساعت

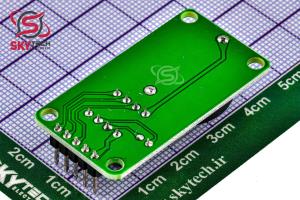

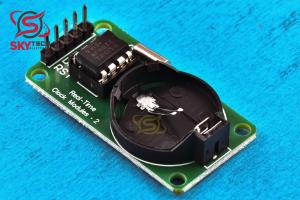

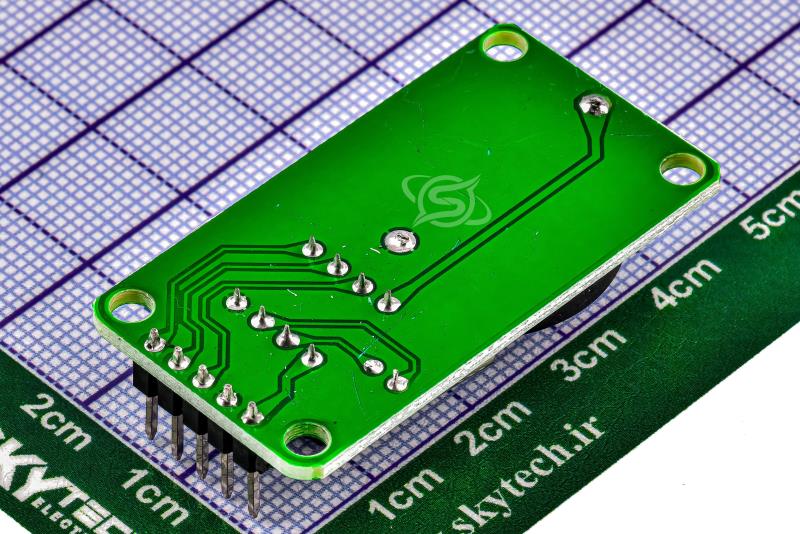

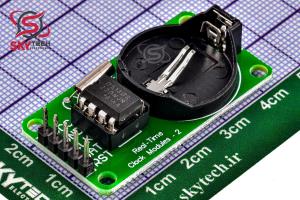

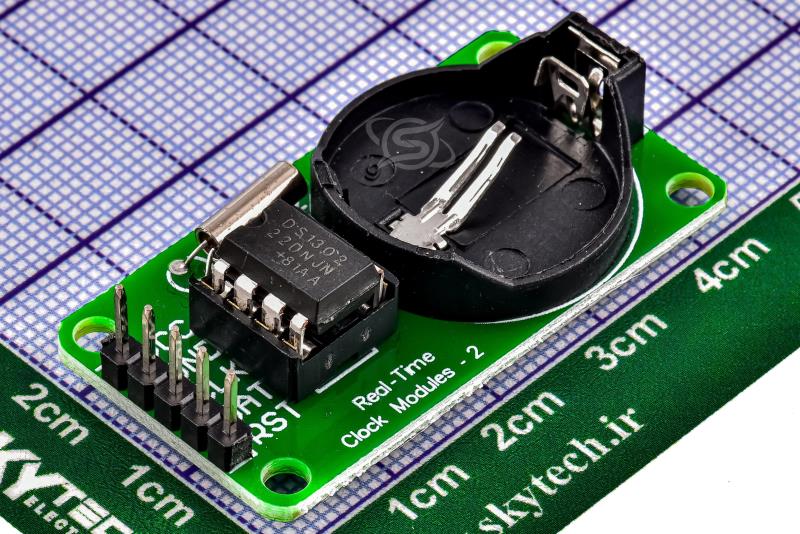

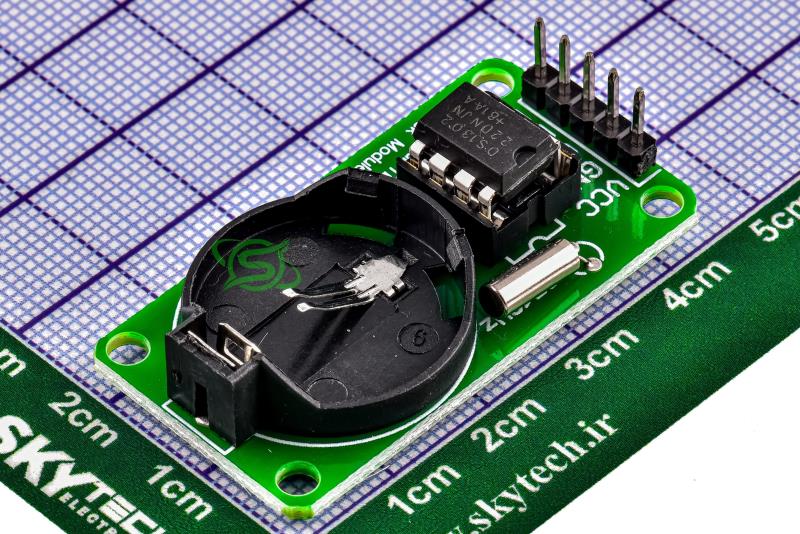

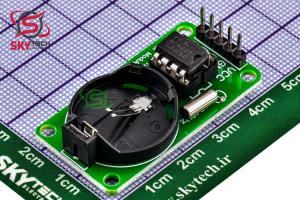

DS1302 MODULE (WITOUT BATTERY)
Clock Module Real-Time Clock Module RTC for Arduino AVR ARM
کیفیت: ORIGINAL(distributor) پکیج: Module
قیمت تک فروشی 402,155 ریال
قیمت عمده 388,190 ریال (10 به بالا)
قیمت ویژه 382,604 ریال (100 به بالا)
قیمت فوق العاده379,812 ریال (1000 به بالا)
 قیمت تک فروشی 0.54 تتر با تخفیف
2.262.162.112.09
|
توضیحات
تراشه زمان‌سنجي DS1302 داراي يک ساعت/تقويم بلادرنگ و 31 بايت رم ثابت است. از طريق يک رابط سريال ساده با يک ريزپردازنده ارتباط برقرار مي کند. ساعت/تقويم بيدرنگ اطلاعات ثانيه، دقيقه، ساعت، روز، تاريخ، ماه و سال را ارائه مي دهد. تاريخ پايان ماه به طور خودکار براي ماه هايي با کمتر از 31 روز تنظيم مي شود، از جمله اصلاحات براي سال کبيسه. ساعت در قالب 24 ساعته يا 12 ساعته با نشانگر AM/PM کار مي کند. رابط DS1302 با يک ريزپردازنده با استفاده از ارتباط سريال همزمان ساده شده است. فقط سه سيم براي ارتباط با ساعت/رم مورد نياز است: CE، I/O (خط داده) و SCLK (ساعت سريال). داده ها را مي توان به و از ساعت/رم 1 بايت در يک زمان يا به صورت پشت سر هم تا 31 بايت منتقل کرد. DS1302 طوري طراحي شده است که با توان بسيار کم کار کند و داده ها و اطلاعات ساعت را در کمتر از 1?W حفظ کند. DS1302 جانشين DS1202 است. علاوه بر عملکردهاي اوليه زمان سنجي DS1202، DS1302 داراي ويژگي هاي اضافي پين هاي برق دوگانه براي منابع تغذيه اوليه و پشتيبان، شارژر قطره اي قابل برنامه ريزي براي VCC1 و هفت بايت اضافي حافظه اسکراچ پد است.
Description
The DS1302 trickle-charge timekeeping chip contains a real-time clock/calendar and 31 bytes of static RAM. It
communicates with a microprocessor via a simple serial interface. The real-time clock/calendar provides seconds,
minutes, hours, day, date, month, and year information. The end of the month date is automatically adjusted for
months with fewer than 31 days, including corrections for leap year. The clock operates in either the 24-hour or
12-hour format with an AM/PM indicator.
Interfacing the DS1302 with a microprocessor is simplified by using synchronous serial communication. Only three
wires are required to communicate with the clock/RAM: CE, I/O (data line), and SCLK (serial clock). Data can be
transferred to and from the clock/RAM 1 byte at a time or in a burst of up to 31 bytes. The DS1302 is designed to
operate on very low power and retain data and clock information on less than 1µW.
The DS1302 is the successor to the DS1202. In addition to the basic timekeeping functions of the DS1202, the
DS1302 has the additional features of dual power pins for primary and backup power supplies, programmable
trickle charger for VCC1, and seven additional bytes of scratchpad memory.
|
| | موضوع | نوع فایل | |
| ديتاشيتDS1302 Module (Witout Battery) | PDF |
دانلود فایل
|
