سنسور خطی سه بعدی

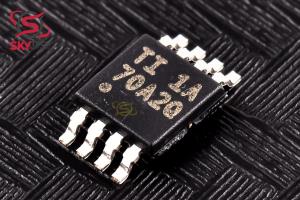

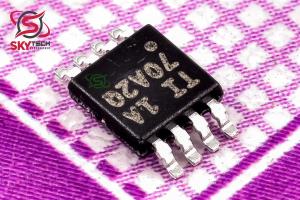

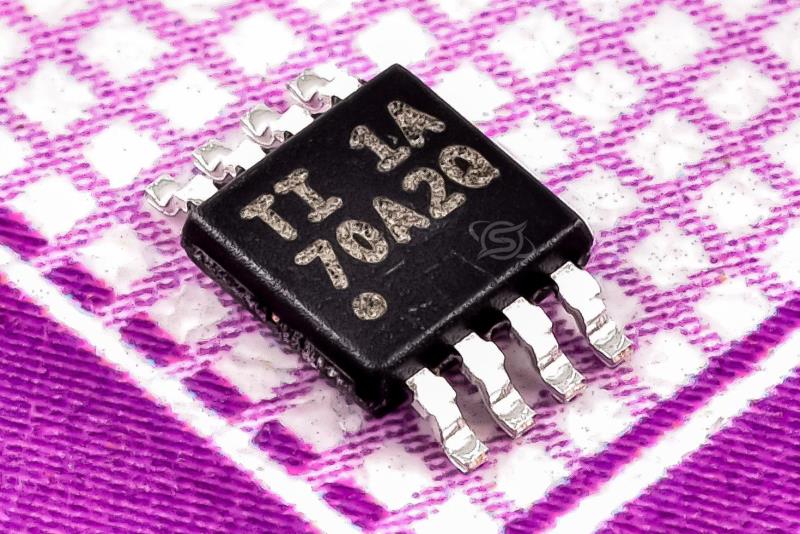

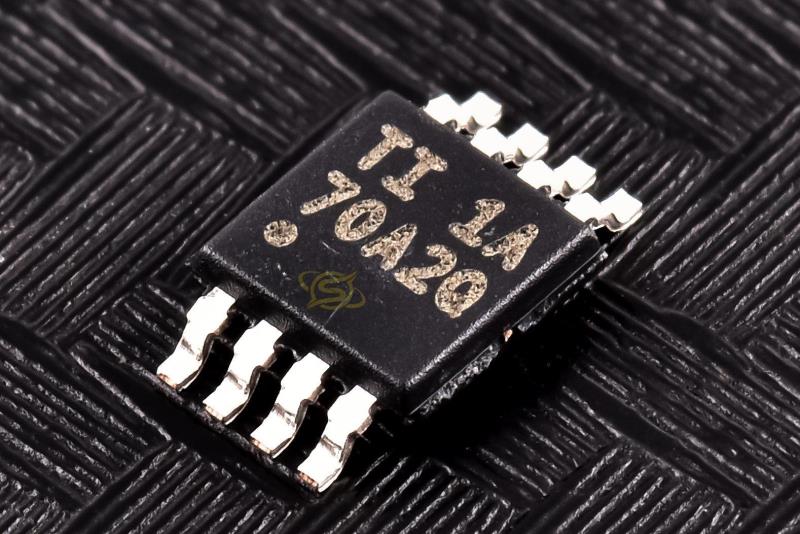

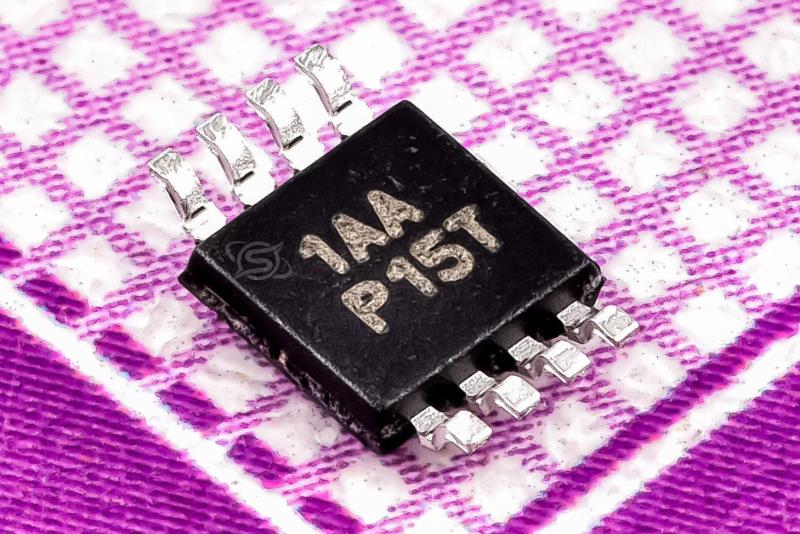

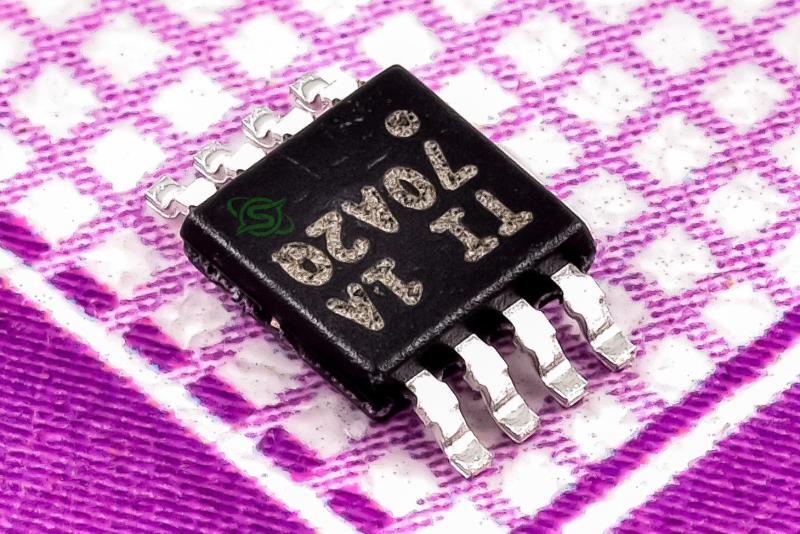

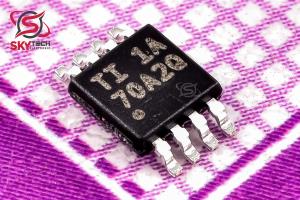

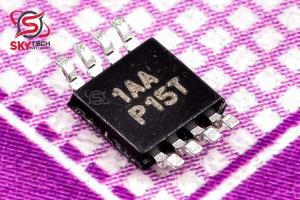

TMAG5170A2EDGKRQ1
TMAG5170-Q1 High-Precision 3D Linear Hall-Effect Sensor With SPI
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 2,918,824 ریال
قیمت عمده 2,780,018 ریال (10 به بالا)
قیمت ویژه 2,724,496 ریال (100 به بالا)
قیمت فوق العاده2,696,735 ریال (1000 به بالا)
 قیمت تک فروشی 4.143 تتر با تخفیف
23.1822.0821.6421.42
|
توضیحات
TMAG5170-Q1 يک سنسور خطي سه بعدي هال با دقت بالا است که براي طيف وسيعي از کاربردهاي خودرويي و صنعتي طراحي شده است. سطح بالاي يکپارچگي انعطاف پذيري و دقت را در انواع سيستم هاي سنجش موقعيت ارائه مي دهد. اين دستگاه داراي 3 سنسور هال مستقل در محورهاي X، Y و Z مي باشد. يک زنجيره سيگنال دقيق همراه با يک ADC 12 بيتي يکپارچه، اندازه گيري ميدان مغناطيسي را با دقت بالا و رانش کم امکان پذير مي کند در حالي که از نمونه برداري تا 20 kSPS پشتيباني مي کند. داده‌هاي سنسور دماي روي تراشه براي جبران رانش در سطح سيستم در دسترس است. موتور محاسبه زاويه يکپارچه (CORDIC) اطلاعات کامل موقعيت زاويه اي 360 درجه را براي توپولوژي هاي اندازه گيري زاويه روي محور و خارج از محور ارائه مي دهد. محاسبه زاويه با استفاده از دو محور مغناطيسي انتخاب شده توسط کاربر انجام مي شود. اين دستگاه داراي بهره مغناطيسي و اصلاح افست براي کاهش تأثير منابع خطاي مکانيکي سيستم است. TMAG5170-Q1 را مي توان از طريق SPI پيکربندي کرد تا هر ترکيبي از محورهاي مغناطيسي و اندازه گيري دما را فعال کند. طرح‌هاي تبديل حسگرهاي متعدد و فريم‌هاي خواندن SPI به بهينه‌سازي توان و دقت کمک مي‌کنند. يک پين اختصاصي ALERT مي تواند به عنوان يک وقفه سيستم در حالت بيدار شدن با توان کم و حالت خواب عمل کند و همچنين مي تواند توسط يک ميکروکنترلر براي ايجاد يک تبديل حسگر جديد استفاده شود. TMAG5170-Q1 چندين ويژگي عيب يابي را براي شناسايي و گزارش خرابي در سطح سيستم و دستگاه ارائه مي دهد. ارتباط SPI داراي يک بررسي افزونگي چرخه اي فعال شده توسط کاربر براي افزايش يکپارچگي داده ها است. اين دستگاه در دو نوع مختلف قابل سفارش براي پشتيباني از ميدان هاي مغناطيسي گسترده از ± 25 mT تا ± 300 mT ارائه مي شود. اين دستگاه به طور مداوم در محدوده وسيع دماي محيط از -40 درجه سانتيگراد تا +150 درجه سانتيگراد کار مي کند.
Description
The TMAG5170-Q1 is a high-precision linear 3D
Hall-effect sensor designed for a wide range of
automotive and industrial applications. The high level
of integration offers flexibility and accuracy in a variety
of position sensing systems. This device features 3
independent Hall sensors at X, Y, and Z axes.
A precision signal-chain along with an integrated 12-
bit ADC enables high accuracy and low drift magnetic
field measurements while supporting a sampling of
up to 20 kSPS. On-chip temperature sensor data is
available for system-level drift compensation.
Integrated angle calculation engine (CORDIC)
provides full 360° angular position information for both
on-axis and off-axis angle measurement topologies.
The angle calculation is performed using two
user-selected magnetic axes. The device features
magnetic gain and offset correction to mitigate the
impact of system mechanical error sources.
The TMAG5170-Q1 can be configured through the
SPI to enable any combination of magnetic axes
and temperature measurements. Multiple sensor
conversion schemes and SPI read frames help
optimize throughput and accuracy. A dedicated
ALERT pin can act as a system interrupt during low
power wake-up and sleep mode, and can also be
used by a microcontroller to trigger a new sensor
conversion.
The TMAG5170-Q1 offers multiple diagnostics
features to detect and report both system and devicelevel failures. The SPI communication features a userenabled cyclic redundancy check to enhance the data
integrity.
The device is offered in two different orderables to
support wide magnetic fields ranges from ±25 mT to
±300 mT.
The device performs consistently across a wide
ambient temperature range of –40°C to +150°C.
|
