کنترلر موتور براشلس سه فاز

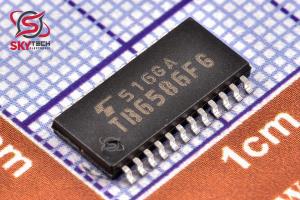

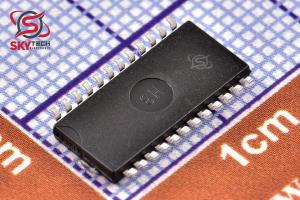

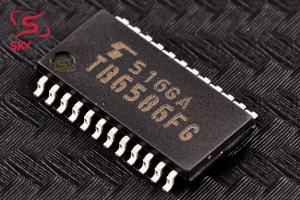

TB6586FG,C8,EL,HZ

Three-Phase Full-Wave Brushless Motor Controller

کیفیت: ORIGINAL(distributor)       پکیج: SSOP-24

قیمت تک فروشی  3,244,160  ریال

قیمت عمده  3,090,800  ریال (10 به بالا)

قیمت ویژه  3,029,456  ریال (100 به بالا)

قیمت فوق العاده2,998,784  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.145  تتر با تخفیف

5.044.84.74.66


تعداد موجودی در انبار : 2 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SSOP-24
نوع محصول POWER MANAGEMENT
حداکثر دماي کاري 115     سانتيگراد
حداقل دماي کاري -30     سانتيگراد
ولتاژ ورودي 15     ولت
توان 1     وات
فرکانس کاري 5000     KHz
جريان خروجي 3     mA



توضیحات

Bipolar CMOS يک فناوري نيمه هادي است که دو فناوري نيمه هادي، ترانزيستور اتصال دوقطبي و گيت منطقي CMOS را در يک مدار مجتمع ادغام مي کند. طرفداران کنترل PWM فاز بالايي • مولد موج مثلثي داخلي • پشتيباني از يک مدار راه انداز • تقويت کننده داخلي هال (پشتيباني از عنصر هال) • توان انتخابي 120 درجه/150 درجه • عملکرد کنترل زاويه سرب داخلي • جريان اضافه پين ورودي سيگنال حفاظتي (VRS = 0.5 V (نوع)) • تنظيم کننده داخلي (Vrefout = 5 V (typ.)، 35 mA (حداکثر)) • محدوده ولتاژ منبع تغذيه: VCC = 6.5 تا 16.5 V، VM = 4.5 تا 16.5 ولت • TB6586FG و TB6586AFG در تعداد پالس در هر دور متفاوت هستند: TB6586FG: 1 پالس / زاويه الکتريکي: 360 درجه TB6586AFG: 3 پالس / زاويه الکتريکي: 360 درجه



Description

Bipolar CMOS is a semiconductor technology that integrates two semiconductor technologies, those of the bipolar junction transistor and the CMOS logic gate, into a single integrated circuit.The TB6586FG/AFG is a three-phase full-wave brushless motor controller developed for use in motor fans. Upper-phase PWM control • Built-in triangular-wave generator • Support of a bootstrap circuit • Built-in Hall amplifier (support of a Hall element) • Selectable 120°/150° energization • Built-in lead angle control function • Overcurrent protection signal input pin (VRS = 0.5 V (typ.)) • Built-in regulator (Vrefout = 5 V (typ.), 35 mA (max)) • Operating supply voltage range: VCC = 6.5 to 16.5 V, VM = 4.5 to 16.5 V • The TB6586FG and TB6586AFG differ in the number of pulses per revolution: TB6586FG: 1 pulse / electrical angle: 360° TB6586AFG: 3 pulses / electrical angle: 360°
