توضیحات
AD694 يک فرستنده جريان يکپارچه است که ورودي هاي سيگنال سطح بالا را مي پذيرد تا يک حلقه جريان استاندارد 4-20 ميلي آمپر را براي کنترل دريچه ها، محرک ها و ساير دستگاه هايي که معمولاً در کنترل فرآيند استفاده مي شوند، هدايت کند. سيگنال ورودي توسط يک تقويت کننده ورودي بافر مي شود که مي تواند براي مقياس کردن سيگنال ورودي يا بافر خروجي از يک DAC حالت جريان استفاده شود. دهانه هاي ورودي از پيش کاليبره شده 0 ولت تا 2 ولت و 0 ولت تا 10 ولت با تسمه پين ??ساده انتخاب مي شوند. دهانه هاي ديگر ممکن است با مقاومت هاي خارجي برنامه ريزي شوند. انطباق مرحله خروجي تا 2 ولت VS گسترش مي يابد و طراحي خاص آن به ولتاژ خروجي اجازه مي دهد تا کمتر از حد معمول در عملکرد تغذيه دوگانه گسترش يابد. زنگ هشدار در مورد يک حلقه باز 4-20 ميلي آمپر يا عدم انطباق با مرحله خروجي هشدار مي دهد. برش ليزري فعال مقاومت هاي لايه نازک AD694 بدون نياز به تنظيمات و کاليبراسيون اضافي، دقت بالايي را به همراه دارد. يک ترانزيستور پاس خارجي ممکن است با AD694 براي اتلاف توان خارج از بار استفاده شود که دامنه دماي کار را افزايش مي دهد. AD694 بلوک ساختماني ايده‌آل براي سيستم‌هايي است که براي عملکرد دريچه‌ها، محرک‌ها و ساير دستگاه‌هاي کنترلي به انتقال سيگنال 4 تا 20 ميلي آمپري مصون از نويز و همچنين براي انتقال پارامترهاي فرآيند مانند فشار، دما يا جريان نياز دارند. به عنوان جايگزيني براي طرح هاي گسسته در کاربردهاي مختلف در کنترل فرآيندهاي صنعتي، اتوماسيون کارخانه و نظارت بر سيستم توصيه مي شود. AD694 به صورت مهر و موم شده، CERDIP 16 پين و SOIC پلاستيکي، مشخص شده در محدوده دماي صنعتي -40 درجه سانتيگراد تا +85 درجه سانتيگراد، و در يک DIP پلاستيکي 16 پين، مشخص شده بين 0 درجه سانتيگراد تا 70+ موجود است. محدوده دمايي درجه سانتي گراد
Description
The AD694 is a monolithic current transmitter that accepts
high level signal inputs to drive a standard 4–20 mA current
loop for the control of valves, actuators, and other devices commonly used in process control. The input signal is buffered by
an input amplifier that can be used to scale the input signal or
buffer the output from a current mode DAC. Precalibrated input spans of 0 V to 2 V and 0 V to 10 V are selected by simple
pin strapping; other spans may be programmed with external
resistors.
The output stage compliance extends to within 2 V of VS and
its special design allows the output voltage to extend below
common in dual supply operation. An alarm warns of an open
4–20 mA loop or noncompliance of the output stage.
Active laser trimming of the AD694’s thin film resistors results
in high levels of accuracy without the need for additional adjustments and calibration. An external pass transistor may be used
with the AD694 to off-load power dissipation, extending the
temperature range of operation.
The AD694 is the ideal building block for systems requiring
noise immune 4–20 mA signal transmission to operate valves,
actuators, and other control devices, as well as for the transmission of process parameters such as pressure, temperature, or
flow. It is recommended as a replacement for discrete designs in
a variety of applications in industrial process control, factory
automation, and system monitoring.

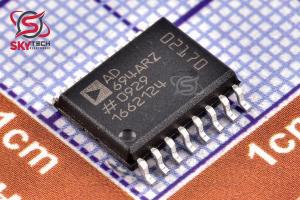

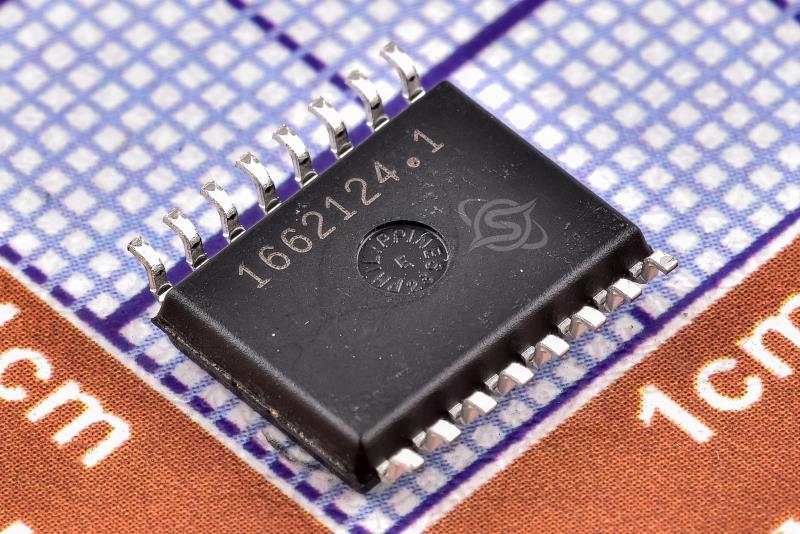

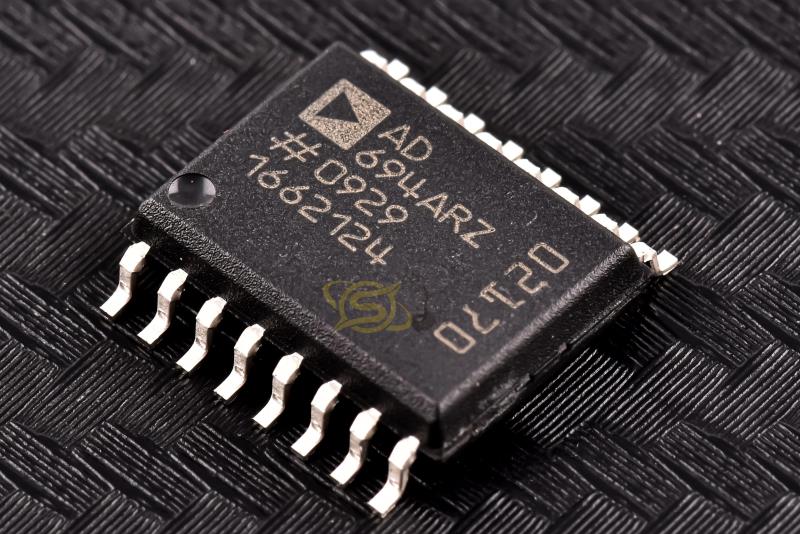

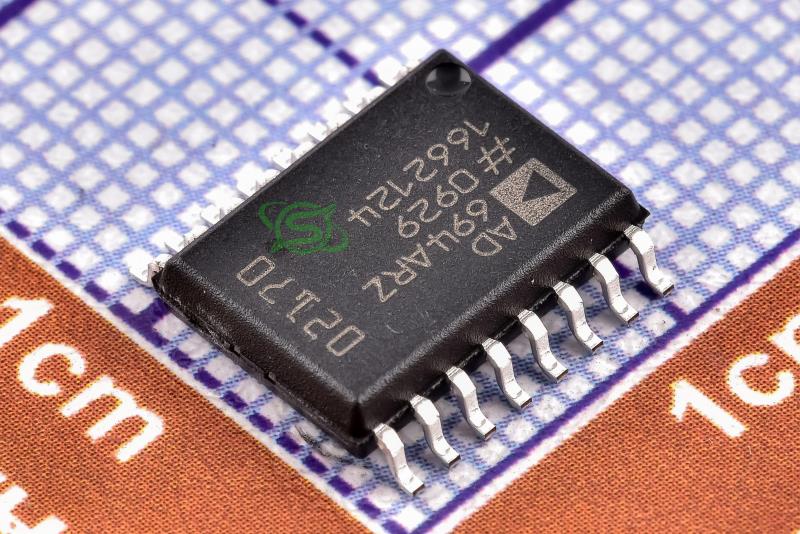

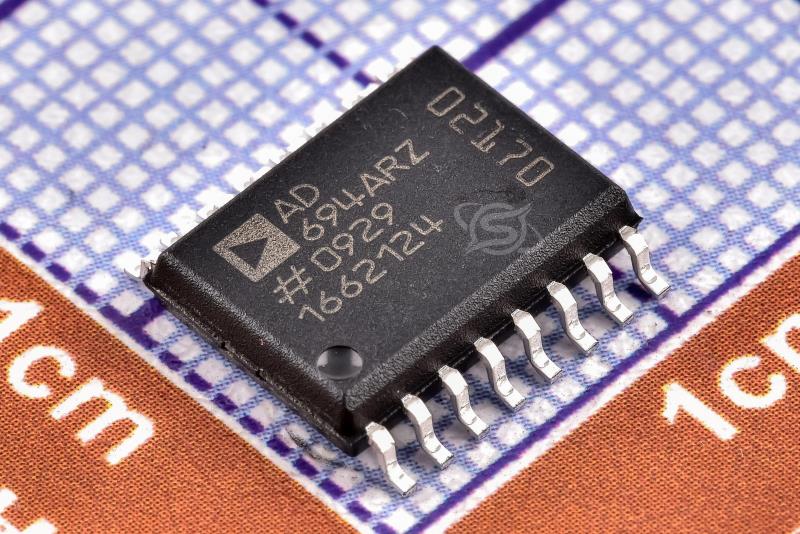

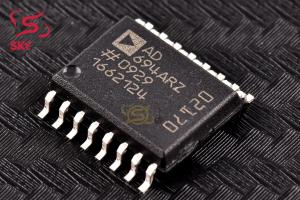

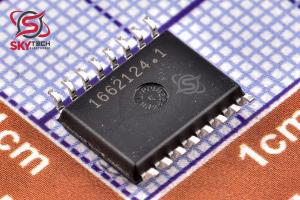

The AD694 is available in hermetically sealed, 16-pin CERDIP
and plastic SOIC, specified over the –40°C to +85°C industrial
temperature range, and in a 16-pin plastic DIP, specified over
the 0°C to +70°C temperature range.
|
