مبدل دیجیتال به آنالوگ

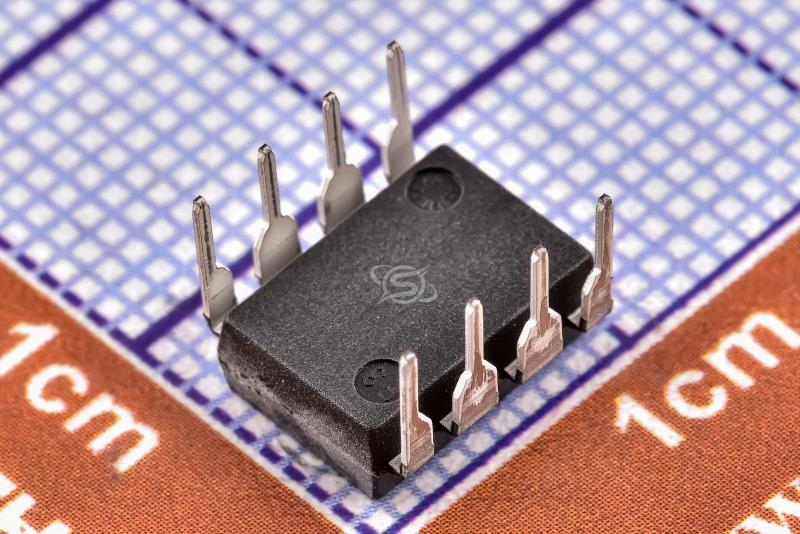

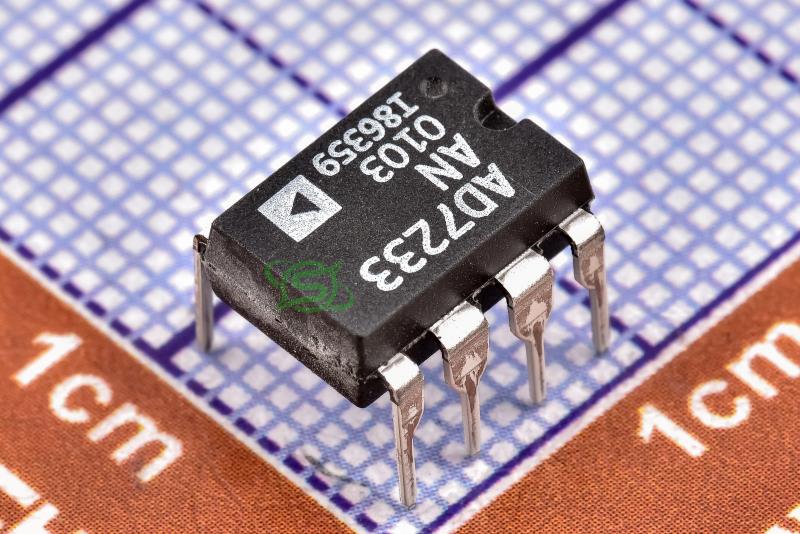

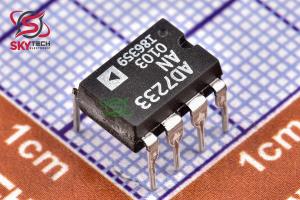

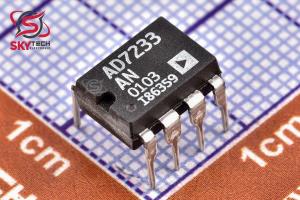

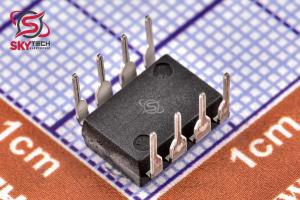

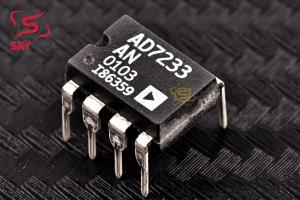

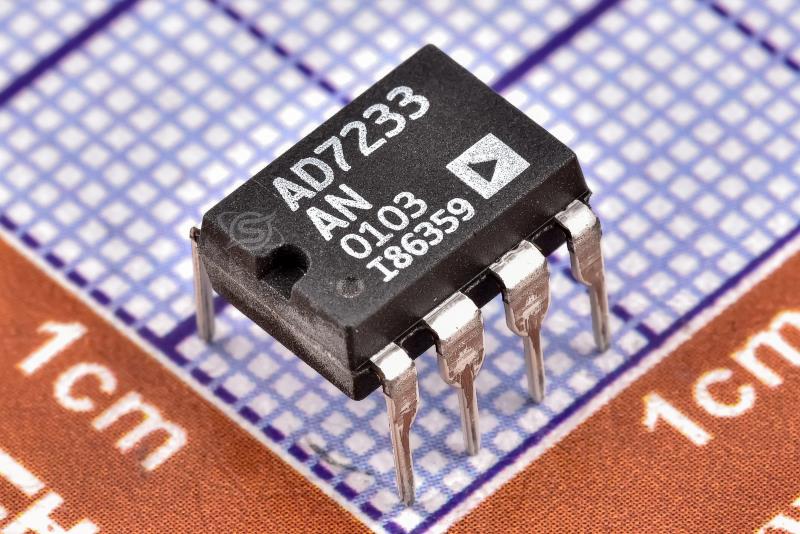

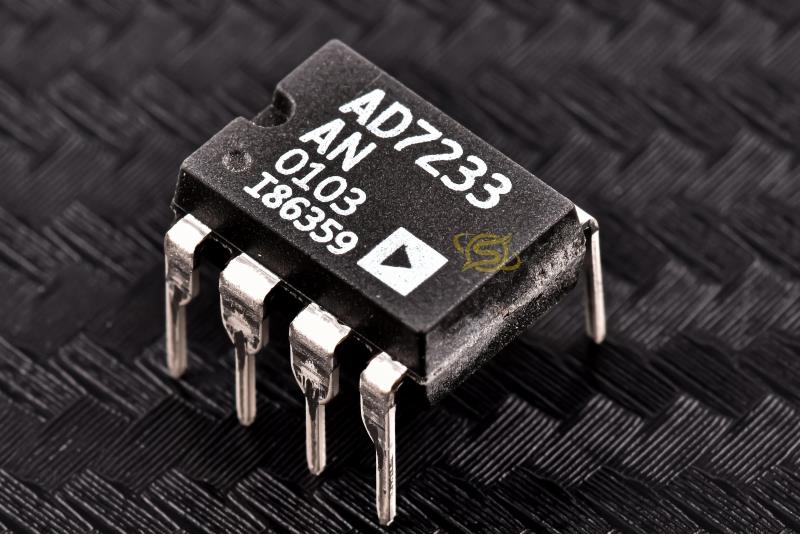

AD7233AN
LC2MOS 12-Bit Serial Mini-DIP DACPORT
کیفیت: ORIGINAL(distributor) پکیج: DIP-8
قیمت تک فروشی 8,893,499 ریال
قیمت عمده 8,471,046 ریال (10 به بالا)
قیمت ویژه 8,302,065 ریال (100 به بالا)
قیمت فوق العاده8,217,574 ریال (1000 به بالا)
 قیمت تک فروشی 12.623 تتر با تخفیف
70.5667.265.8665.18
|
توضیحات
AD7233 يک مبدل 12 بيتي کامل، ولتاژ خروجي، ديجيتال-آنالوگ با تقويت کننده خروجي و مرجع ولتاژ Zener در يک بسته 8 ليد است. براي دستيابي به عملکرد مشخص شده کامل، نيازي به تريم خارجي نيست. فرمت داده مکمل دو است و محدوده خروجي 5- تا +5 ولت است. AD7233 داراي يک رابط سريال سريع و همه کاره است که امکان اتصال آسان به هر دو ميکرو کامپيوتر و پردازنده هاي سيگنال ديجيتال 16 بيتي با پورت هاي سريال را فراهم مي کند. هنگامي که ورودي SYNC کم مي شود، داده هاي روي پين SDIN در ثبت تغيير ورودي در هر لبه سقوط SCLK کلاک مي شود. پس از تکميل انتقال داده 16 بيتي، پايين آوردن LDAC، قفل DAC را با 12 بيت پايين داده به روز مي کند و خروجي را به روز مي کند. متناوباً، LDAC را مي‌توان به‌طور دائمي کم متصل کرد، و در اين مورد رجيستر DAC به‌طور خودکار با محتويات رجيستر شيفت به‌روزرساني مي‌شود، زماني که تمام شانزده بيت داده وارد شده‌اند. نرخ به روز رساني DAC 300 کيلوهرتز. براي کاربردهايي که به انعطاف پذيري بيشتر و محدوده خروجي تک قطبي با عملکرد تک منبع نياز دارند، لطفاً به برگه داده AD7243 مراجعه کنيد. AD7233 بر روي CMOS سازگار خطي (LC2 MOS)، يک فرآيند پيشرفته با فناوري ترکيبي ساخته شده است. در بسته بندي DIP 8 ليد بسته بندي شده است.
Description
The AD7233 is a complete 12-bit, voltage-output, digital-toanalog converter with output amplifier and Zener voltage reference all in an 8-lead package. No external trims are required to
achieve full specified performance. The data format is two’s
complement, and the output range is –5 V to +5 V.
The AD7233 features a fast, versatile serial interface which allows easy connection to both microcomputers and 16-bit digital
signal processors with serial ports. When the SYNC input is
taken low, data on the SDIN pin is clocked into the input shift
register on each falling edge of SCLK. On completion of the
16-bit data transfer, bringing LDAC low updates the DAC latch
with the lower 12 bits of data and updates the output. Alternatively, LDAC can be tied permanently low, and in this case the
DAC register is automatically updated with the contents of the
shift register when all sixteen data bits have been clocked in.
The serial data may be applied at rates up to 5 MHz allowing a
DAC update rate of 300 kHz.
For applications which require greater flexibility and unipolar
output ranges with single supply operation, please refer to the
AD7243 data sheet.
The AD7233 is fabricated on Linear Compatible CMOS
(LC2
MOS), an advanced, mixed-technology process. It is packaged in an 8-lead DIP package.
|
