توضیحات
تراشه CH552 يک مجموعه دستورالعمل MCS51 سازگار با دستگاه تک فيلم هسته E8051 است، دستورالعمل 79% فرمان تک چرخه تک بايتي است، متوسط سرعت فرمان8تا 15برابر سريعتر از استاندارد MCS51 است. CH552 از بالاترين فرکانس سيستم 24 مگاهرتز، حافظه داخلي برنامه 16K رام و 256 بايت iRAM داخلي و 1K بايت xRAM اينچي پشتيباني مي کند، xRAM از حافظه مستقيم DMA پشتيباني مي کند. تبديل شماره مدل ADC داخلي CH552، تشخيص ظرفيت خازني دکمه لمسي، 3 مجموعه تايمر، ضبط سيگنال و PWM، پورت هاي سريال ناهمزمان دوگانه، بلوک هاي عملکردي SPI، USB مانند کنترل کننده هاي دستگاه و فرستنده و گيرنده هاي تمام سرعت. CH551 نسخه ساده شده CH552 است، رام حافظه برنامه 10K است، xRAM داخلي 512 بايت است، فقط UART0. فقط بسته SOP16، فقط دکمه لمسي 4 کانال، و ماژول تبديل شماره مدل ADC و ماژول USB نوع C و غيره حذف شده است.
Description

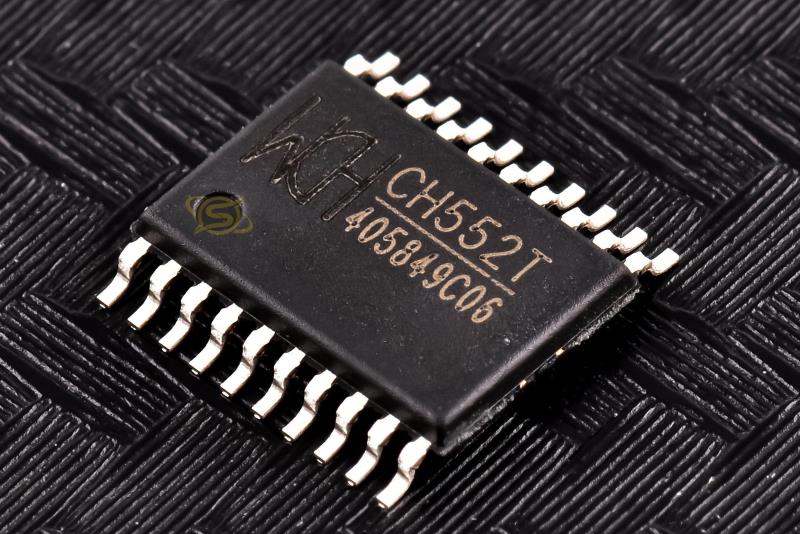

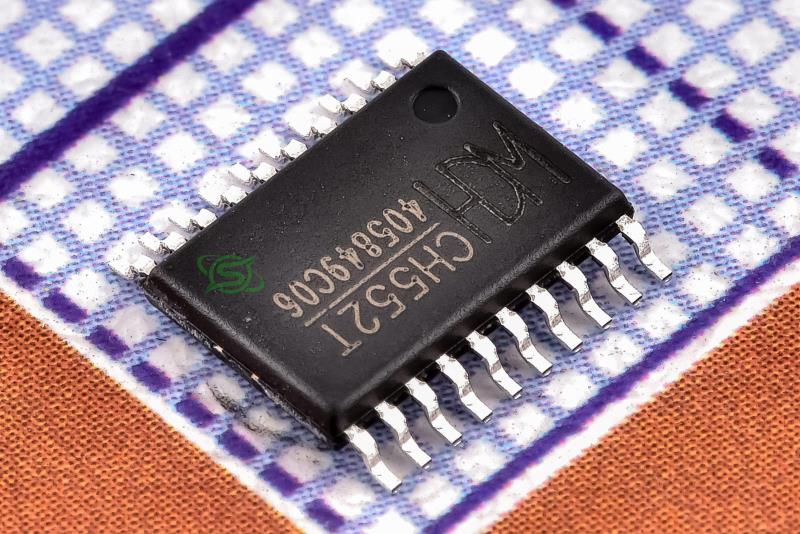

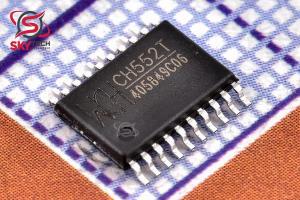

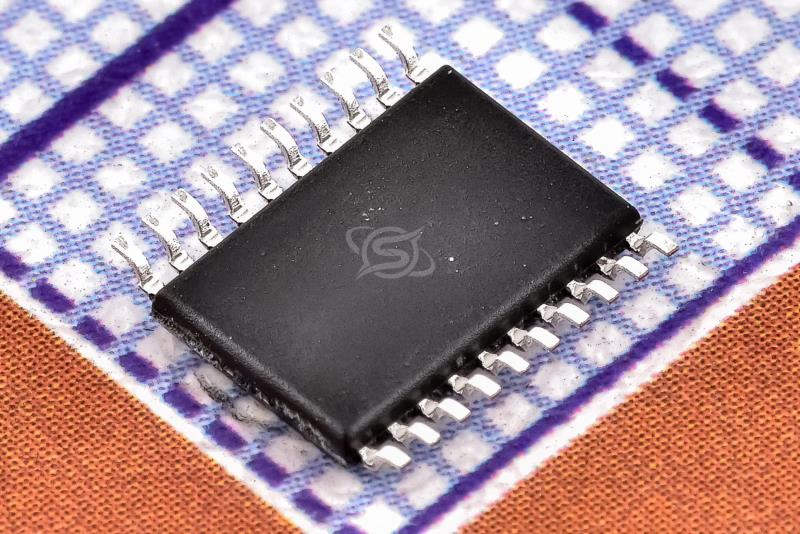

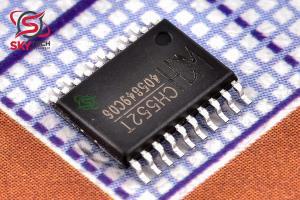

CH552 chip is a compatible MCS51 instruction set E8051 core single-film machine, 79% instruction is single byte single cycle
Command, the average command speed is 8~15 times faster than MCS51 standard.
CH552 supports the highest 24MHz system frequency, built-in 16K program memory ROM and 256 bytes of internal iRAM and 1K bytes
inchip xRAM,xRAM supports DMA direct memory.
CH552 built-in ADC model-number conversion, touch button capacitance detection, 3 sets of timer, signal capture and PWM, Dual asynchronous serial ports,
SPI,USB Functional blocks such as device controllers and full-speed transceivers.
CH551 is a simplified version of CH552, the program memory ROM is 10K, the internal xRAM is 512 bytes, only UART0.
Only SOP16 package, only 4-channel touch button, and removed ADC model number conversion module and USB type-C module, etc.
|
