راه انداز ترانسفورمر

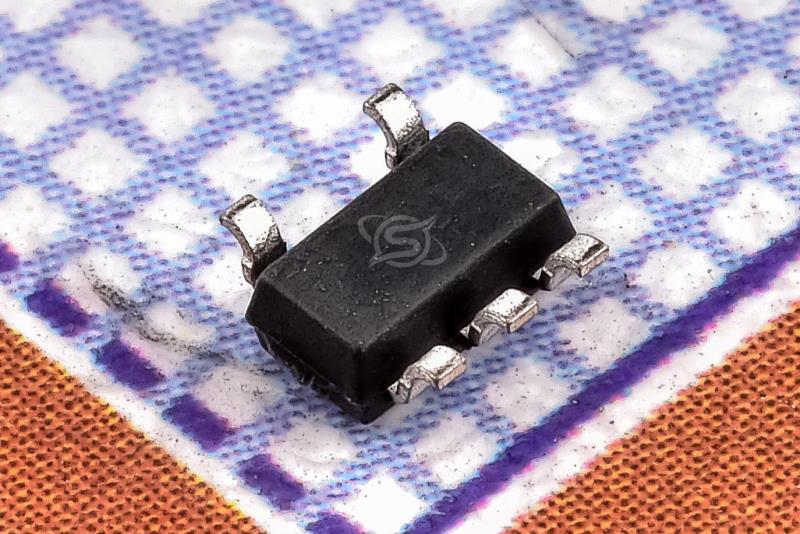

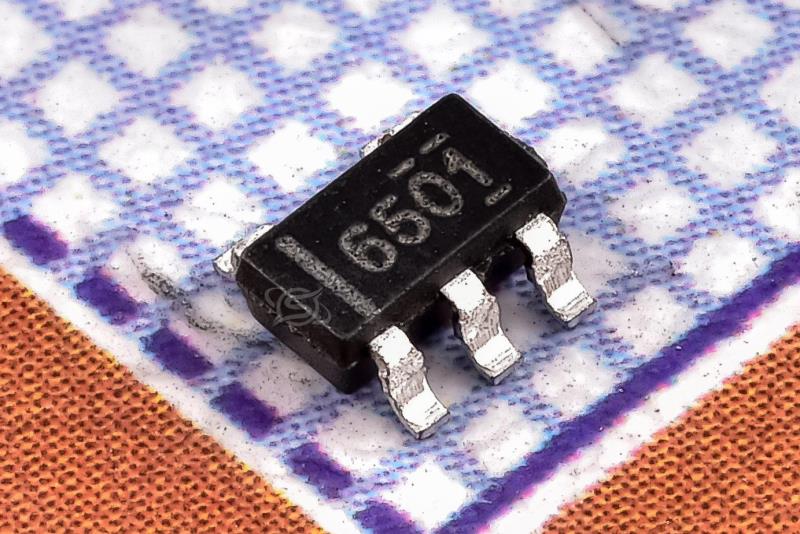

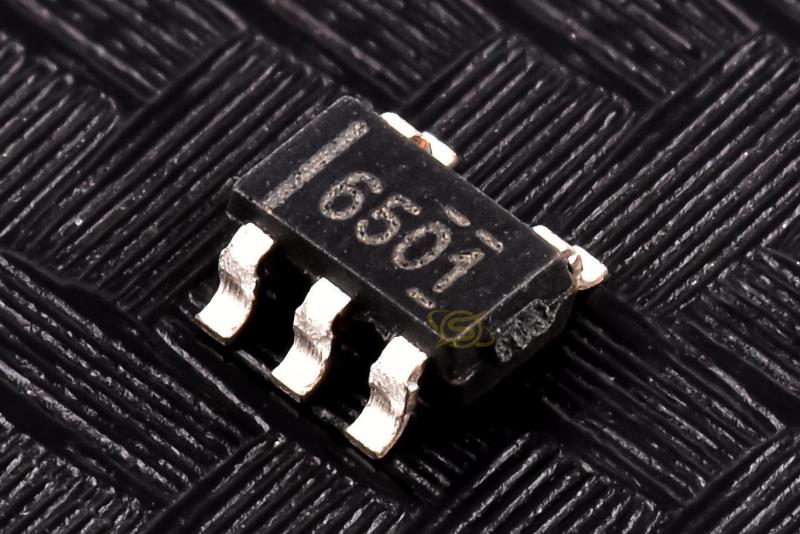

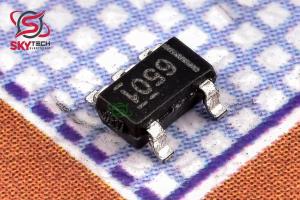

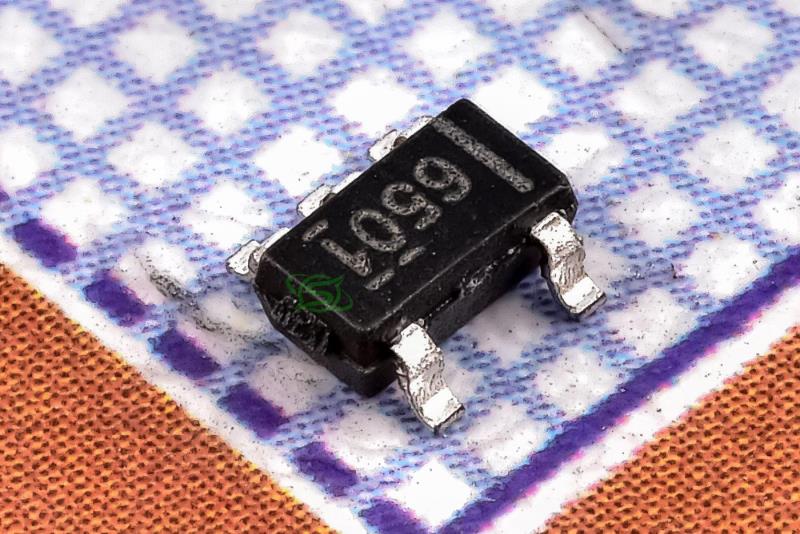

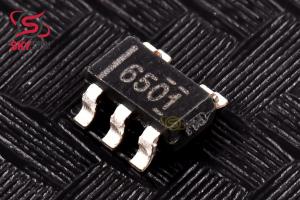

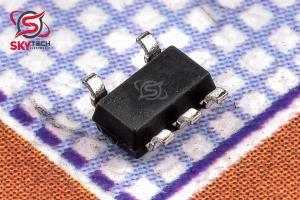

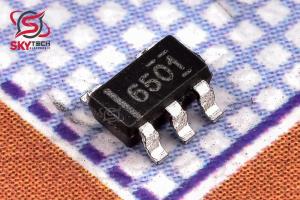

SN6501DBVR

Transformer Driver for Isolated Power Supplies

کیفیت: ORIGINAL(distributor)       پکیج: SOT-23-5

قیمت تک فروشی  389,479  ریال

قیمت عمده  370,996  ریال (10 به بالا)

قیمت ویژه  363,603  ریال (100 به بالا)

قیمت فوق العاده359,907  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.553  تتر با تخفیف

3.092.942.882.85


تعداد موجودی در انبار : 20 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SOT-23-5
نوع محصول Transformer Driver
حداکثر دماي کاري 125     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 5.5     ولت
شرکت توليد کننده Texas Instruments



توضیحات

SN6501 يک نوسان ساز/پاور-درايور يکپارچه است که به طور خاص براي منبع تغذيه ايزوله با فاکتور کوچک در برنامه هاي کاربردي رابط ايزوله طراحي شده است. اين دستگاه يک ترانسفورماتور اوليه با مشخصات پايين با ضربه مرکزي را از منبع تغذيه 3.3 ولت يا 5 ولت DC هدايت مي کند. ثانويه را مي توان براي تامين هر ولتاژ جدا شده بر اساس نسبت چرخش ترانسفورماتور پيچيد. SN6501 متشکل از يک نوسانگر است که به دنبال آن يک مدار درايو دروازه اي است که سيگنال هاي خروجي تکميلي را براي راه اندازي کليدهاي برق Nchannel ارجاع شده به زمين ارائه مي دهد. منطق داخلي عمل شکست قبل از ايجاد بين دو سوئيچ را تضمين مي کند. SN6501 در بسته بندي کوچک SOT-23 (5) موجود است و براي کار در دماي -40 درجه سانتيگراد تا 125 درجه سانتيگراد مشخص شده است.



Description

The SN6501 is a monolithic oscillator/power-driver, specifically designed for small form factor, isolated power supplies in isolated interface applications. The device drives a low-profile, center-tapped transformer primary from a 3.3-V or 5-V DC power supply. The secondary can be wound to provide any isolated voltage based on transformer turns ratio. The SN6501 consists of an oscillator followed by a gate drive circuit that provides the complementary output signals to drive the ground referenced Nchannel power switches. The internal logic ensures break-before-make action between the two switches. The SN6501 is available in a small SOT-23 (5) package, and is specified for operation at temperatures from –40°C to 125°C.
