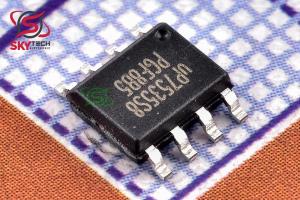

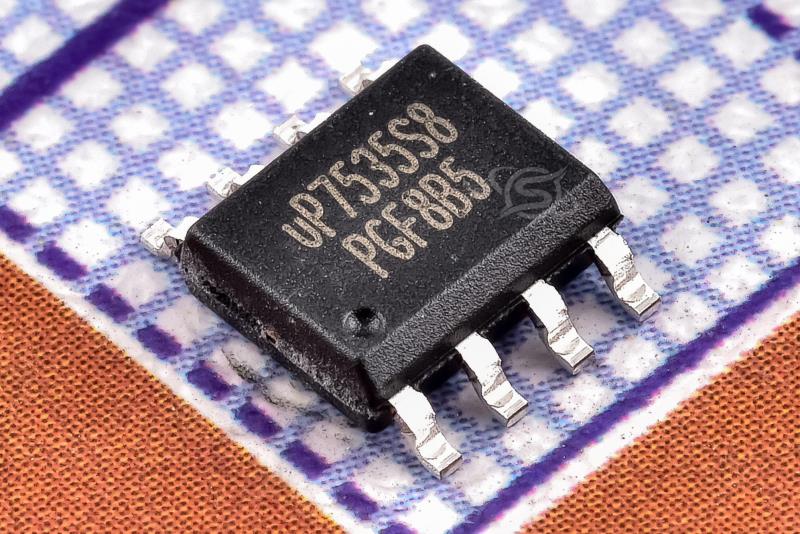

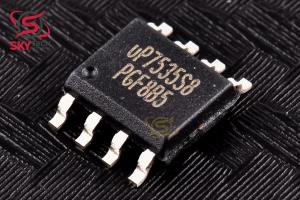

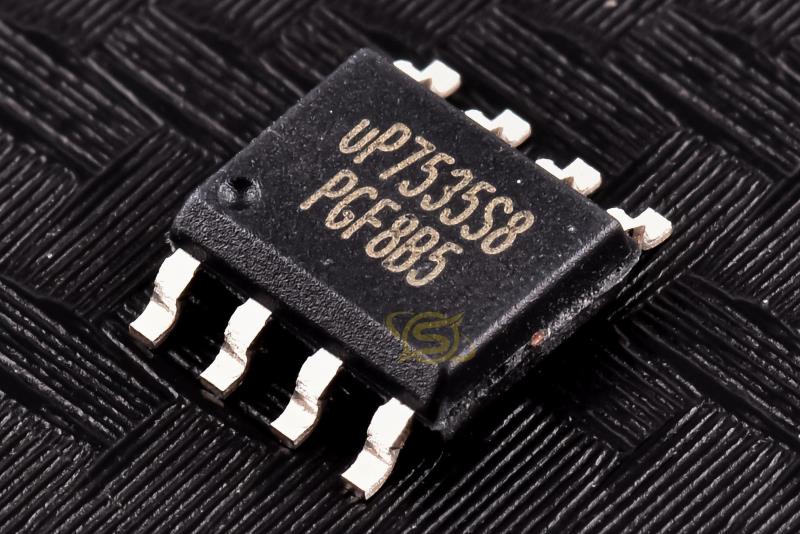

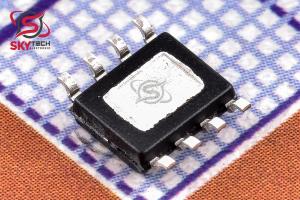

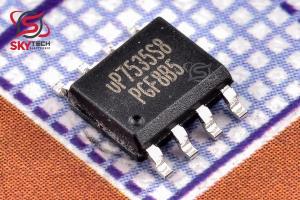

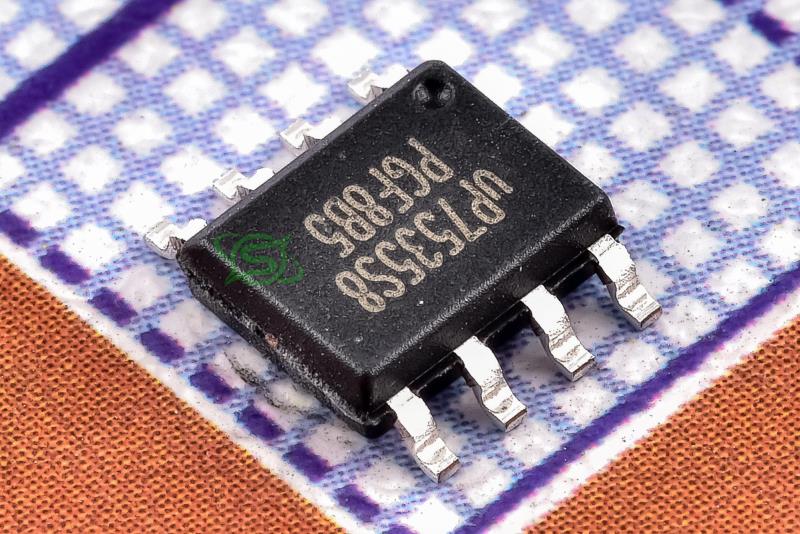

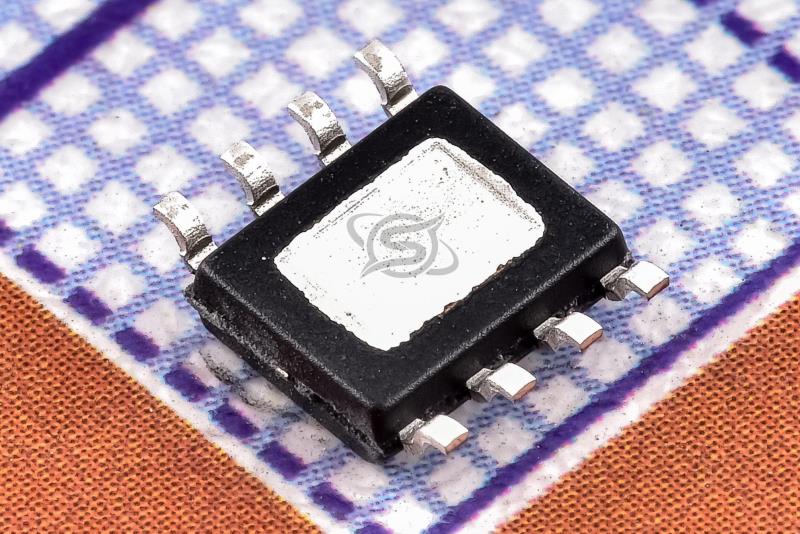

آی سی مالتی‌پلکسر USB

UP7535S8

Dual-Input Triple-Output Power Multiplexer USB High Side Switch

کیفیت: ORIGINAL(distributor)       پکیج: PSOP-8L

قیمت تک فروشی  1,017,787  ریال

قیمت عمده  969,506  ریال (10 به بالا)

قیمت ویژه  950,194  ریال (100 به بالا)

قیمت فوق العاده940,538  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.445  تتر با تخفیف

8.067.687.537.45


تعداد موجودی در انبار : 10 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

uP7535 يک مالتي پلکسر قدرت سه خروجي محدود با ورودي دوگانه است که به عنوان يک سوئيچ جانبي بالا براي برنامه هاي USB عمل مي کند که در آن بارهاي خازني سنگين و اتصال کوتاه احتمالاً مواجه مي شوند. ولتاژ خروجي را در حالت هاي S3/S4/S5 با سوئيچ هاي 500m و ظرفيت 400mA به 5VSB تغيير مي دهد. به 5VCC در حالت هاي S0/S1/S2 با سوئيچ هاي 150mو ظرفيت 1.2A. خروجي ها را مي توان موازي کرد تا جريان خروجي 3.0 آمپر را در حالت هاي S0/S1/S2 فراهم کند. منطق سوئيچ بهينه مطابق با وضعيت S3# و 5VCC، انتقال يکپارچه ولتاژ خروجي را تضمين مي کند. هنگامي که بار خروجي از آستانه حد فعلي فراتر مي‌رود يا اتصال کوتاه وجود دارد، uP7535 بر حفاظت جريان تاکيد مي‌کند و با وارد کردن کليدهاي برق به حالت اشباع، جريان خروجي را به سطح ايمن محدود مي‌کند. ساير ويژگي‌ها عبارتند از: شروع نرم براي محدود کردن جريان هجومي در حين اتصال، خاموش شدن حرارتي براي جلوگيري از خرابي سوئيچ فاجعه‌بار ناشي از بارهاي جريان بالا، قفل کم ولتاژ (UVLO) براي اطمينان از خاموش ماندن دستگاه مگر اينکه ولتاژ ورودي معتبري وجود داشته باشد. . uP7535 در بسته بندي PSOP-8L موجود است.



Description

The uP7535 is a current limited, dual-input triple-output power multiplexer acting as a high side switch for USB applications where heavy capacitive loads and short-circuits are likely to be encountered. It switches output voltages to 5VSB at S3/S4/S5 states with 500m switches and 400mA capacity; to 5VCC at S0/S1/S2 states with 150m switches and 1.2A capacity. The outputs can be parallelled to provide totally 3.0A output current at S0/S1/S2 states. Optimal switch logic according to S3# and 5VCC status ensures seamless output voltage transition. When the output load exceeds the current-limit threshold or a short is present, the uP7535 asserts over current protection and limits the output current to a safe level by driving the power switches into saturation mode. Other features include soft-start to limit inrush current during plug-in, thermal shutdown to prevent catastrophic switch failure from high-current loads, under-voltage lockout (UVLO) to ensure that the device remains off unless there is a valid input voltage present. The uP7535 is available in PSOP-8L package.
