توضیحات
SN65HVD233، SN65HVD234 و SN65HVD235 در برنامه هاي کاربردي با استفاده از لايه فيزيکي ارتباط سريال شبکه کنترل کننده (CAN) مطابق با استاندارد ISO 11898 استفاده مي شود.
به عنوان يک گيرنده CAN، هر کدام قابليت ارسال و دريافت را بين گذرگاه ديفرانسيل CAN و يک کنترلر CAN با نرخ سيگنال تا 1 مگابيت در ثانيه فراهم مي کند. اين دستگاه‌ها که براي کار در محيط‌هاي سخت طراحي شده‌اند، داراي حفاظت از سيم متقاطع، حفاظت از اضافه ولتاژ تا ± 36 ولت، از دست دادن حفاظت زمين، حفاظت در برابر دماي بيش از حد (خاموش شدن حرارتي) و حفاظت گذرا در حالت معمولي 100 ± ولت هستند.
اين دستگاه ها در محدوده وسيعي از 7- ولت تا 12 ولت کار مي کنند. اين فرستنده‌ها رابط بين کنترل‌کننده CAN ميزبان روي ريزپردازنده و گذرگاه ديفرانسيل CAN هستند که در کاربردهاي صنعتي، اتوماسيون ساختمان، حمل‌ونقل و خودرو استفاده مي‌شوند.
Description

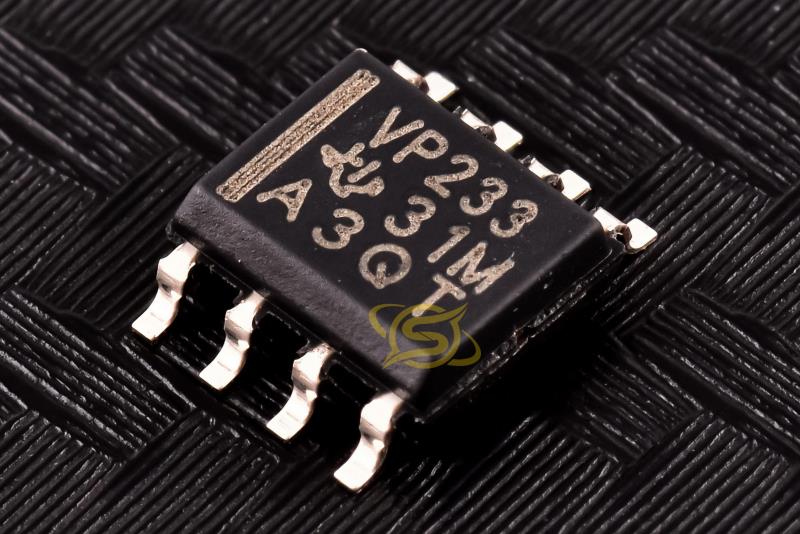

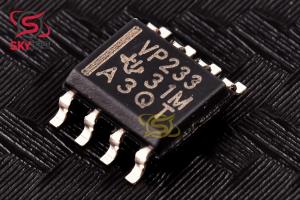

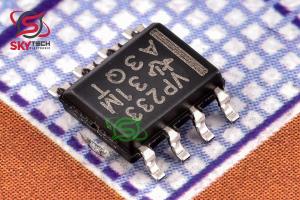

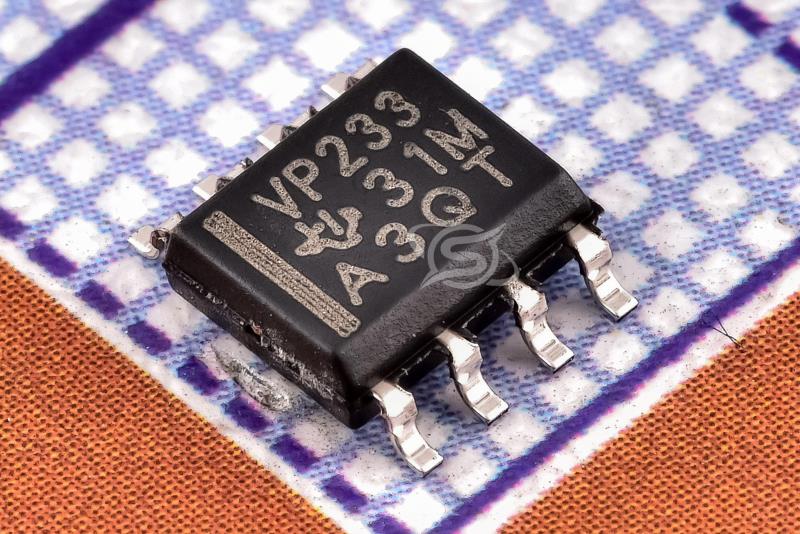

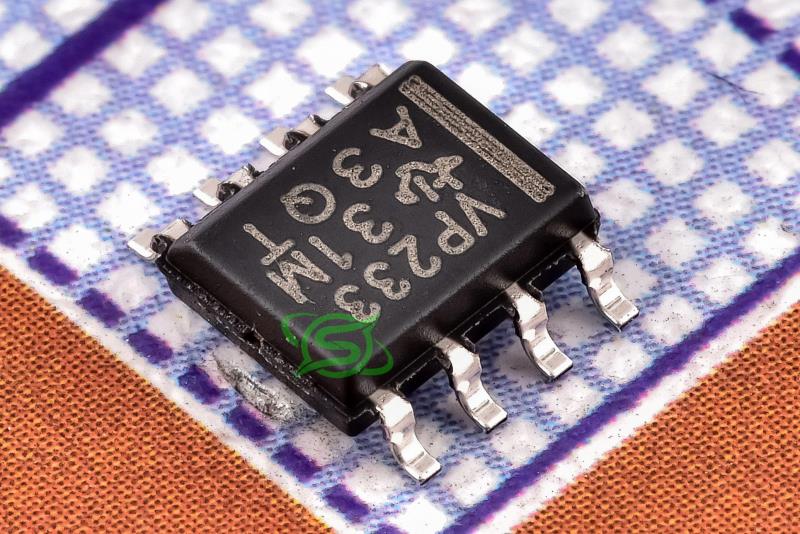

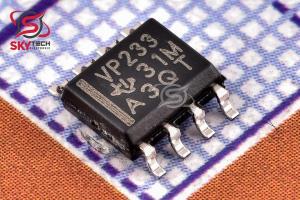

The SN65HVD233, SN65HVD234, and SN65HVD235 are used in applications employing the controller area network (CAN) serial communication physical layer in accordance with the ISO 11898 standard.
As a CAN transceiver, each provides transmit and receive capability between the differential CAN bus and a CAN controller, with signaling rates up to 1 Mbps. Designed for operation in especially harsh environments, the devices feature cross-wire protection, overvoltage protection up to ±36 V, loss of ground protection, overtemperature (thermal shutdown) protection, and common-mode transient protection of ±100 V.
These devices operate over a wide –7 V to 12 V common-mode range. These transceivers are the interface between the host CAN controller on the microprocessor and the differential CAN bus used in industrial, building automation, transportation, and automotive applications.
|
