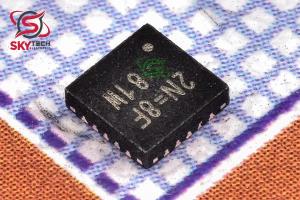

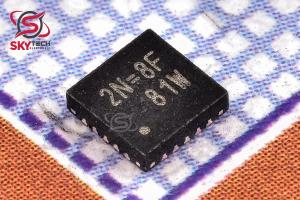

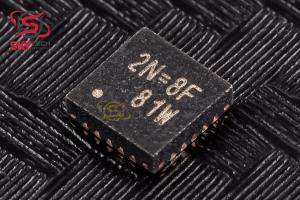

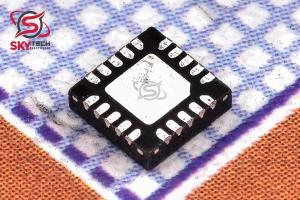

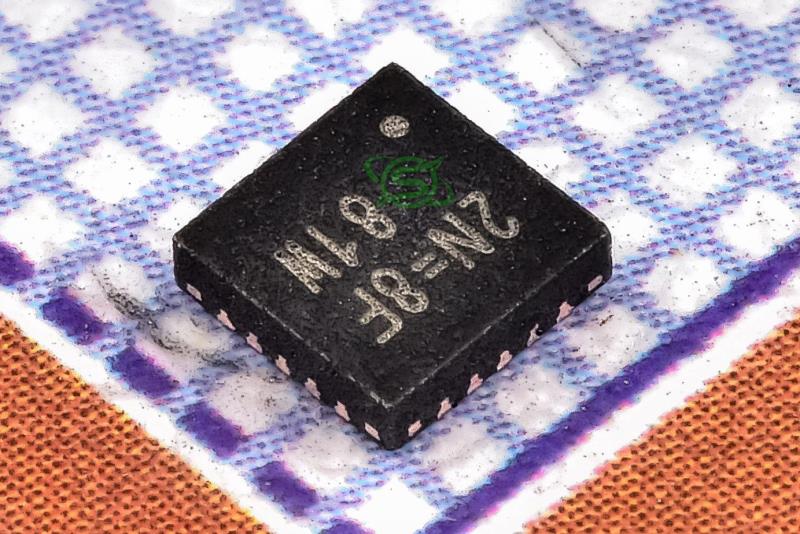

کنترل کننده ولتاژ منبع تغذیه برای باتری

RT8249CGQW

Dual-Channel Synchronous DC/DC Step-Down Controller With 5V/3.3V LDOs

کیفیت: ORIGINAL(distributor)       پکیج: WQFN-20L

قیمت تک فروشی  1,831,462  ریال

قیمت عمده  1,744,340  ریال (10 به بالا)

قیمت ویژه  1,709,491  ریال (100 به بالا)

قیمت فوق العاده1,692,067  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.888  تتر با تخفیف

10.299.89.69.51


تعداد موجودی در انبار : 15 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج WQFN-20L
نوع محصول Dual-Channel DC/DC Step-Down Controller
ولتاژ ورودي 5     ولت
فرکانس کاري 260     KHz
ولتاژ خروجي 100     ولت



توضیحات

RT8249A/B/C يک کنترل‌کننده دو کاناله است که ولتاژ منبع تغذيه را براي سيستم‌هاي باتري‌دار توليد مي‌کند. اين شامل دو کنترلر مدولاسيون عرض پالس (PWM) قابل تنظيم از 2 ولت تا 5.5 ولت و دو رگولاتور خطي ثابت 5 ولت / 3.3 ولت است. هر رگولاتور خطي تا 100 ميلي آمپر جريان خروجي و رگولاتور خطي 3.3 ولت 1 درصد دقت زير 35 ميلي آمپر را ارائه مي دهد. RT8249A/B داراي يک خروجي نوسانگر براي هدايت برنامه پمپ شارژ خارجي است. RT8249C يک پين انتخاب حالت، SKIPSEL، براي انتخاب حالت شبيه‌سازي ديود (DEM) يا حالت پرش صوتي (ASM) فراهم مي‌کند. ساير ويژگي‌ها عبارتند از: توالي روشن شدن روي برد، خروجي با توان خوب، استارت نرم داخلي و خروجي تخليه نرم که از ولتاژ منفي در هنگام خاموش شدن جلوگيري مي‌کند. يک طرح کنترل PWM ريپل جريان ثابت بدون مقاومت هاي حسي عمل مي کند و پاسخ 100 ثانيه به بار گذرا را ارائه مي دهد. براي به حداکثر رساندن بهره وري انرژي، RT8249A/B/C به طور خودکار به حالت ديوديمولاسيون در کاربردهاي بار سبک تغيير مي کند. RT8249A/B/C در بسته بندي WQFN-20L 3x3 موجود است.



Description

The RT8249A/B/C is a dual-channel step-down, controller generating supply voltages for battery-powered systems. It includes two Pulse-Width Modulation (PWM) controllers adjustable from 2V to 5.5V, and two fixed 5V/3.3V linear regulators. Each linear regulator provides up to 100mA output current and 3.3V linear regulator provides 1% accuracy under 35mA. The RT8249A/B has an oscillator output to driver the external charge pump application. The RT8249C provides a mode selection pin, SKIPSEL, to select Diode-Emulation Mode (DEM) or Audio Skipping Mode (ASM). Other features include on-board power-up sequencing, a power-good output, internal soft-start, and soft-discharge output that prevents negative voltage during shutdown. A constant current ripple PWM control scheme operates without sense resistors and provides 100ns response to load transient. For maximizing power efficiency, the RT8249A/B/C automatically switches to the diodeemulation mode in light load applications. The RT8249A/ B/C is available in the WQFN-20L 3x3 package.
