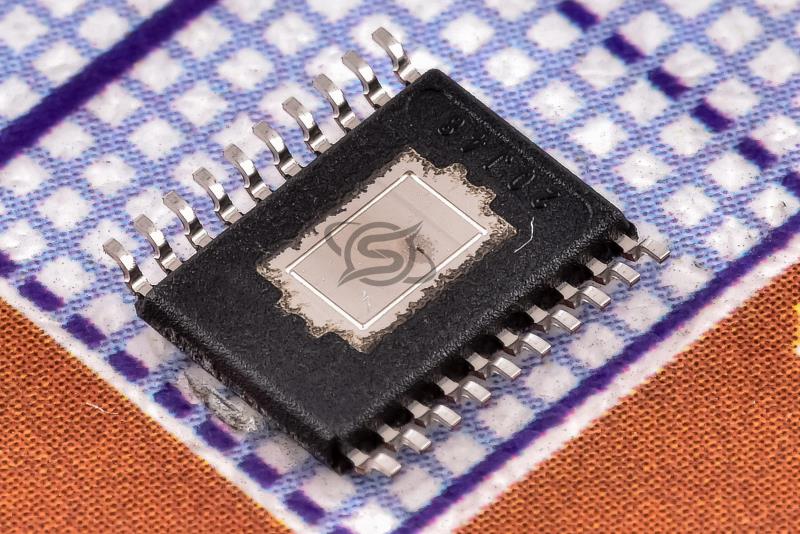

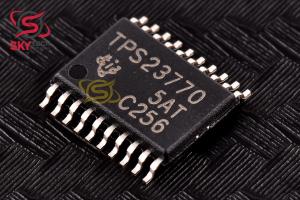

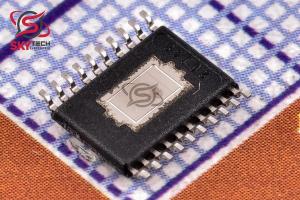

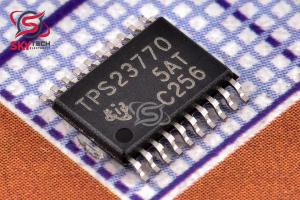

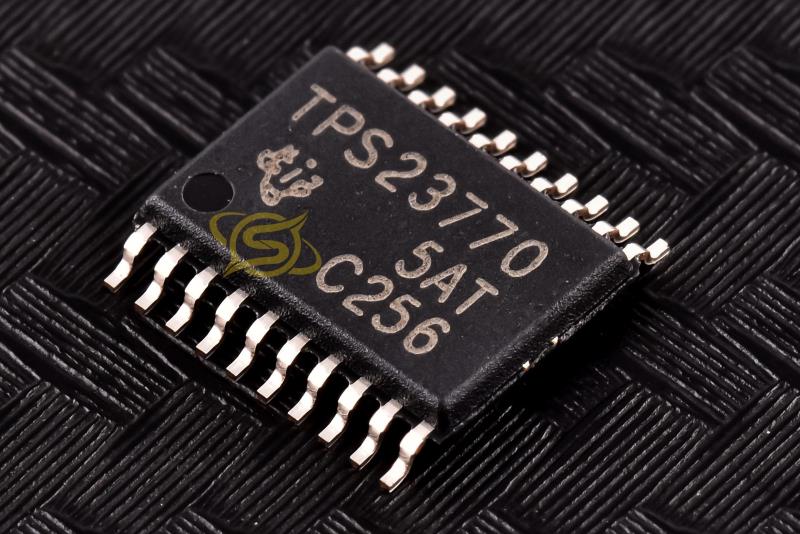

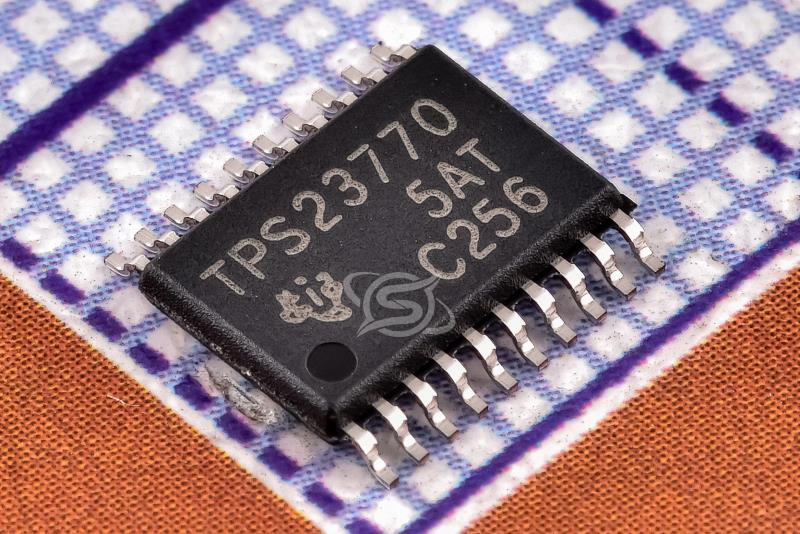

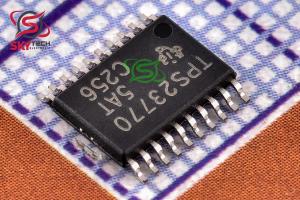

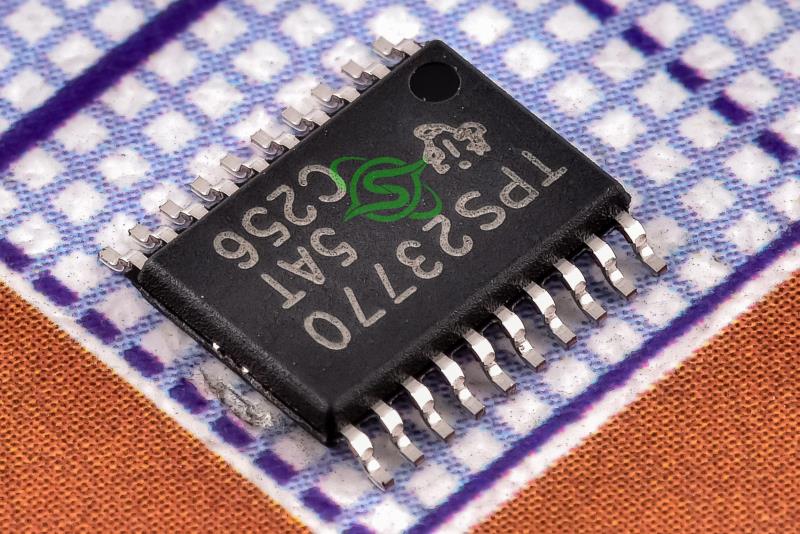

تراشه سوئیچینگ

TPS23770

INTEGRATED 100-V IEEE 802.3af PD AND DC/DC CONTROLLER

کیفیت: ORIGINAL(distributor)       پکیج: TSSOP-20

قیمت تک فروشی  1,210,230  ریال

قیمت عمده  1,153,086  ریال (10 به بالا)

قیمت ویژه  1,130,228  ریال (100 به بالا)

قیمت فوق العاده1,118,799  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.718  تتر با تخفیف

9.368.918.738.64


تعداد موجودی در انبار : 5 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال Smd
پکيج TSSOP-20
نوع محصول Switching chip
حداکثر دماي کاري 85     سانتيگراد
حداقل دماي کاري -40     سانتيگراد
ولتاژ ورودي 100     ولت
شرکت توليد کننده Texas Instruments



توضیحات

TPS23750 عملکرد TPS2375 را با يک کنترلر dc/dc PWM سمت اصلي ادغام مي کند. طراح مي تواند يک راه حل جلويي براي برنامه هاي PoE-PD با حداقل اجزاي خارجي ايجاد کند. TPS23770 با TPS23750 يکسان است، به استثناي ولتاژ روشن شدن قفل کم ولتاژ، که با سيستم هاي قديمي سازگار است.
قسمت جلويي PoE داراي تمام عملکردهاي لازم IEEE 802.3af از جمله تشخيص، طبقه بندي، قفل ولتاژ پايين و کنترل هجوم است. سوئيچ ورودي PoE در TPS23750 يکپارچه شده است.
بخش کنترل کننده dc/dc براي پشتيباني از توپولوژي هاي فلاي بک، رو به جلو و غيرهمگام سوئيچ باک باک طراحي شده است.
ماسفت سوئيچينگ خارجي و مقاومت حس جريان انعطاف پذيري را در توپولوژي، سطح توان و محدوديت جريان فراهم مي کند. کنترلر dc/dc با امکانات کامل شامل استارت نرم قابل برنامه ريزي، محدود کردن خطاي نوع سکسکه، حداکثر سيکل کار 50 درصد، فرکانس سوئيچينگ ثابت قابل برنامه ريزي، و تقويت کننده خطاي ولتاژ خروجي است. ويژگي هاي حفاظتي اضافي طراحي هاي قوي را فراهم مي کند.



Description

The TPS23750 integrates the functionality of the TPS2375 with a primary-side dc/dc PWM controller. The designer can create a front-end solution for PoE-PD applications with minimum external components. The TPS23770 is identical to the TPS23750 with the exception of the undervoltage lockout turn-on voltage, which is compatible with legacy systems.
The PoE front end has all the necessary IEEE 802.3af functions including detection, classification, undervoltage lockout and inrush control. The PoE input switch is integrated within the TPS23750.
The dc/dc controller section is designed to support flyback, forward, and nonsynchronous low-side switch buck topologies.
The external switching MOSFET and current sense resistor provide flexibility in topology, power level, and current limit. The full-featured dc/dc controller includes programmable soft start, hiccup type fault limiting, 50% maximum duty cycle, programmable constant switching frequency, and a voltage-output error amplifier. Additional protection features provide for robust designs.
