نمایشگر لمسی با قلم
3.2INCH SPI MODULE ILI9341 TFT LCD

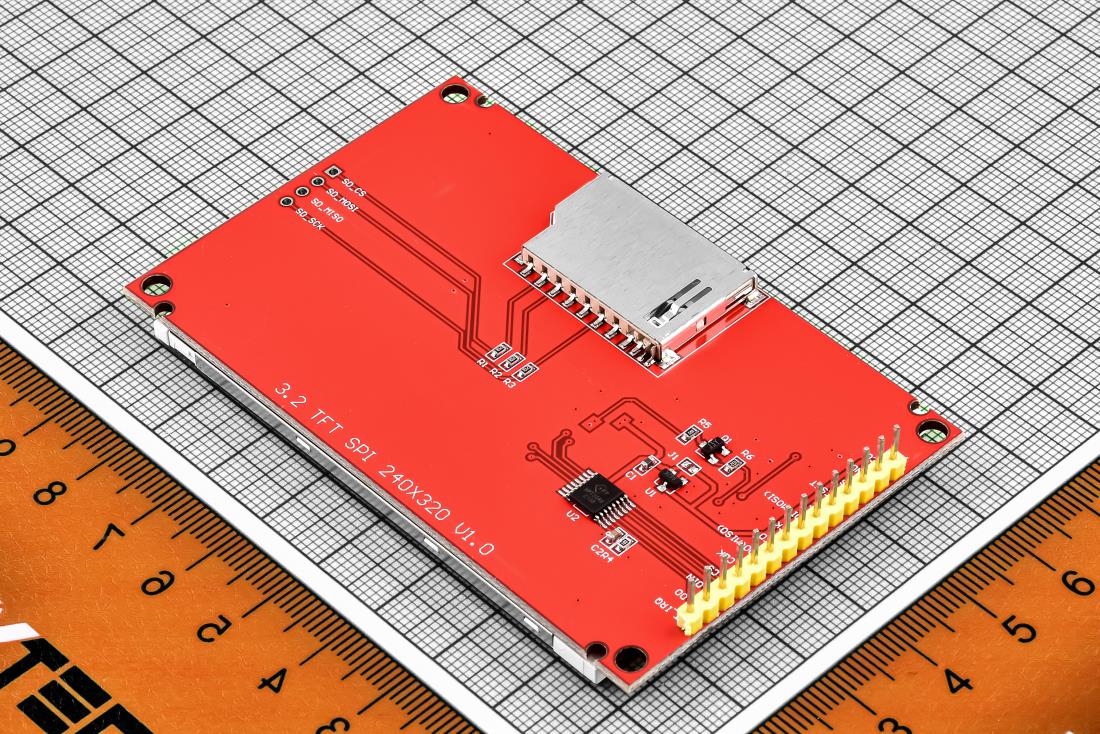

3.2Inch SPI Module Touch Screen Shield Display Module SPI Serial ILI9341 320x240 with Touch Pen
کیفیت: ORIGINAL(distributor) پکیج: LCD Module
قیمت تک فروشی 7,676,058 ریال
قیمت عمده 7,349,160 ریال (10 به بالا)
قیمت ویژه 7,218,401 ریال (100 به بالا)
قیمت فوق العاده7,153,021 ریال (1000 به بالا)
 قیمت تک فروشی 10.895 تتر با تخفیف
54.65250.9650.44
|
توضیحات
ILI9341 يک درايور SOC تک تراشه 262144 رنگ براي نمايشگر کريستال مايع a-TFT با وضوح 240RGBx320 نقطه است که شامل يک منبع درايور 720 کانالي است.
يک درايور گيت 320 کانالي، 172800 بايت GRAM براي داده هاي نمايش گرافيکي 240RGBx320 نقطه، و مدار منبع تغذيه.
ILI9341 از رابط MCU گذرگاه داده موازي 8-/9-/16-/18 بيتي، رابط RGB گذرگاه داده 6-/16-/18 بيتي و رابط جانبي سريال 3/4 خطي (SPI) پشتيباني مي کند. منطقه تصوير متحرک را مي توان در GRAM داخلي توسط تابع آدرس پنجره مشخص کرد.
منطقه پنجره مشخص شده را مي توان به طور انتخابي به روز کرد، به طوري که تصوير متحرک مي تواند به طور همزمان مستقل از منطقه تصوير ثابت نمايش داده شود. ILI9341 مي تواند با ولتاژ رابط ورودي/خروجي 1.65 ولت ~ 3.3 ولت و مدار پيرو ولتاژ تعبيه شده براي توليد سطوح ولتاژ براي رانندگي LCD کار کند.
ILI9341 از حالت نمايش تمام رنگي، 8 رنگ و حالت خواب براي کنترل دقيق قدرت توسط نرم افزار پشتيباني مي کند و اين ويژگي ها ILI9341 را به يک درايور LCD ايده آل براي محصولات قابل حمل متوسط ??يا کوچک مانند تلفن هاي همراه ديجيتال، تلفن هاي هوشمند، MP3 و PMP تبديل مي کند. عمر باتري يک نگراني بزرگ است
Description
ILI9341 is a 262,144-color single-chip SOC driver for a-TFT liquid crystal display with resolution of 240RGBx320 dots, comprising a 720-channel source driver, a 320-channel gate driver, 172,800 bytes GRAM for graphic display data of 240RGBx320 dots, and power supply circuit.
ILI9341 supports parallel 8-/9-/16-/18-bit data bus MCU interface, 6-/16-/18-bit data bus RGB interface and 3-/4-line serial peripheral interface (SPI). The moving picture area can be specified in internal GRAM by window address function.
The specified window area can be updated selectively, so that moving picture can be displayed simultaneously independent of still picture area. ILI9341 can operate with 1.65V ~ 3.3V I/O interface voltage and an incorporated voltage follower circuit to generate voltage levels for driving an LCD.
ILI9341 supports full color, 8-color display mode and sleep mode for precise power control by software and these features make the ILI9341 an ideal LCD driver for medium or small size portable products such as digital cellular phones, smart phone, MP3 and PMP where long battery life is a major concern.
|
