کنترل کننده تغذیه 8 کاناله

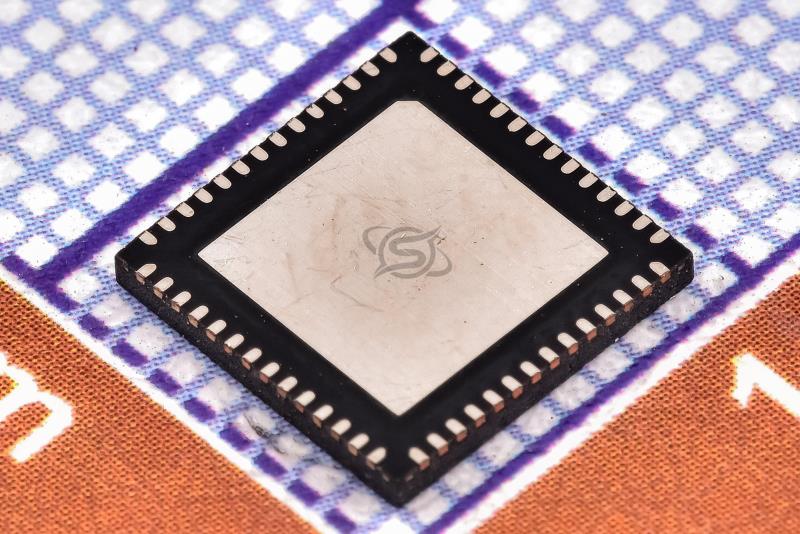

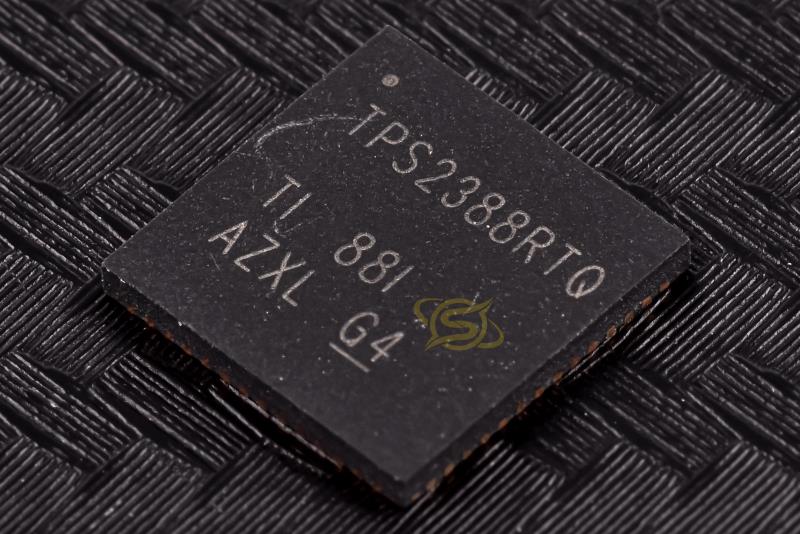

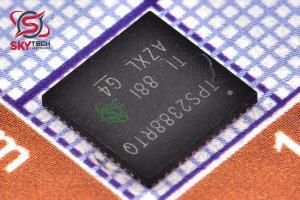

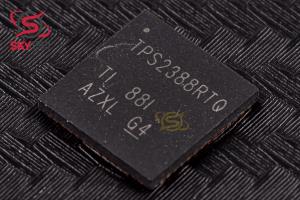

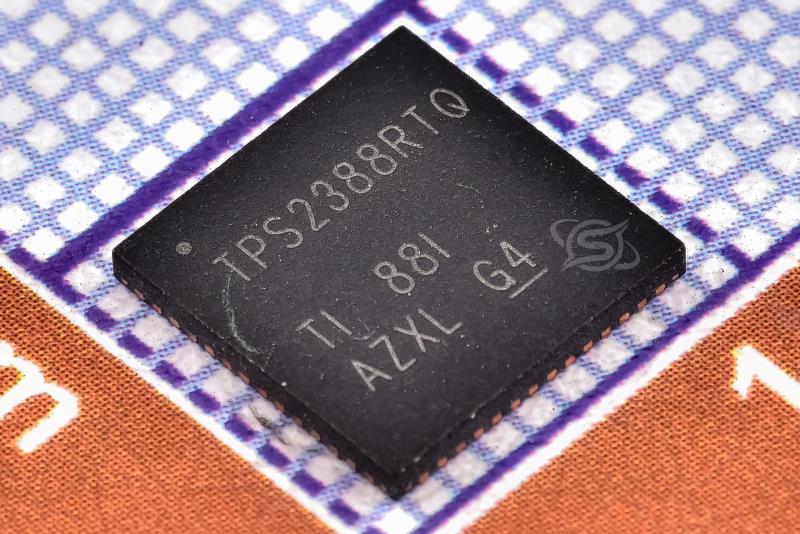

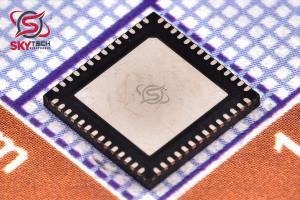

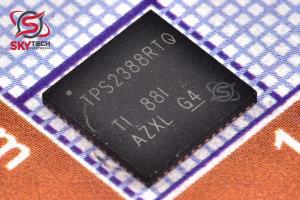

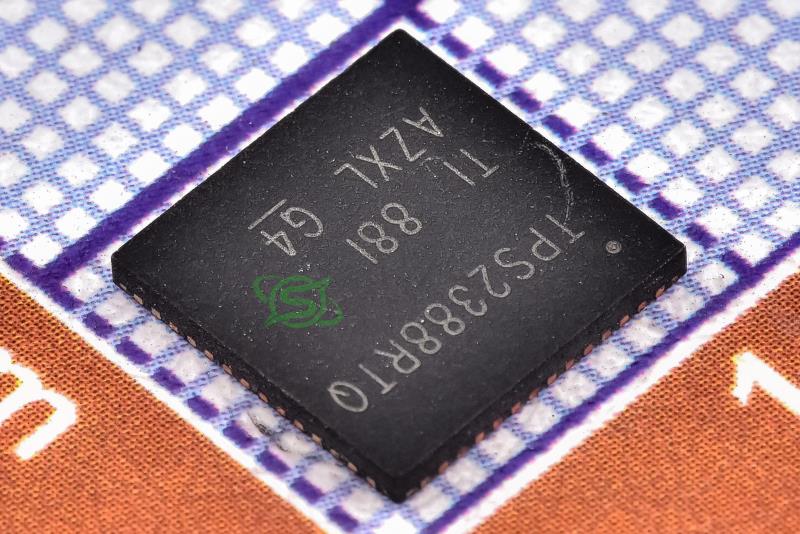

TPS2388RTQ
8Channel Power-over-Ethernet PSE (power source equipment) Controller
کیفیت: ORIGINAL(distributor) پکیج: VQFN-56 (8x8 mm)
قیمت تک فروشی 4,093,260 ریال
قیمت عمده 3,898,950 ریال (10 به بالا)
قیمت ویژه 3,821,226 ریال (100 به بالا)
قیمت فوق العاده3,782,364 ریال (1000 به بالا)
 قیمت تک فروشی 5.484 تتر با تخفیف
31.53029.429.1
|
|
|
|
|
| نوع محصول |
8 Channel Power-over-Ethernet ontroller |
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Texas Instruments |
|
| مقاومت روشن درين سورس (Rds) |
0.255 اهم |
|
توضیحات
TPS2388 يک کنترل کننده تجهيزات منبع تغذيه 8 کاناله (PSE) است که براي وارد کردن برق به کابل اترنت مطابق با استاندارد IEEE 802.3at-2012 (يا 802.3at) مهندسي شده است. کنترل‌کننده PSE مي‌تواند دستگاه‌هاي برق‌دار (PDs) که داراي امضاي معتبر هستند را شناسايي کند، نيازهاي برق را طبق طبقه‌بندي تعيين کند و از طريق يک طبقه‌بندي فيزيکي (نوع -1) يا دو رويداد (نوع-2) برق را اعمال کند. TPS2388 همچنين داراي انعطاف پذيري براي پشتيباني از UPoE و ساير بارهاي غير استاندارد است. نقشه‌برداري مجدد پورت و پين‌آت دستگاه به طراحان اجازه مي‌دهد تا طرح‌هاي PCB دو لايه را فعال کرده و انتقال نرم‌افزار را از دستگاه‌هاي PSE نسل قبلي ساده‌تر کنند. معماري FET خارجي به طراحان اجازه مي دهد تا اندازه، کارايي، حرارتي و هزينه محلول را متعادل کنند. تاشو فعلي استرس حرارتي را بر ماسفت هاي خارجي در هنگام راه اندازي و شرايط اضافه بار کاهش مي دهد و امکان استفاده از FET هاي ارزان تر را فراهم مي کند. ورودي Fast Shutdown (OSS) تا هشت سطح اولويت خاموشي در هر پورت را براي برنامه هايي که نياز به غيرفعال کردن فوري چندين پورت دارند، فراهم مي کند.
Description
The TPS2388 is an 8-channel power source equipment (PSE) controller engineered to insert power onto Ethernet cable according to IEEE 802.3at-2012 standard (or 802.3at). The PSE controller can detect powered devices (PDs) that have a valid signature, determine the power requirements according to the classification, and apply power through either one (Type -1) or twoevent (Type-2) physical classification. The TPS2388 also has the flexibility to support UPoE and other non-standard loads. The Port remapping and the device pinout allow designers to enable 2-layer PCB designs and simplify software migration from previous generation PSE devices. The external FET architecture allows designers to further balance size, efficiency, thermal, and solution cost requirements. The current foldback reduces thermal stress on the external MOSFETs during startup and overload conditions allowing the use of cheaper FETs. The Fast Shutdown (OSS) input provides up to eight levels of per port shutdown priority for applications that require the immediate disabling of multiple ports.
|
