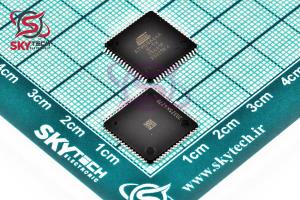

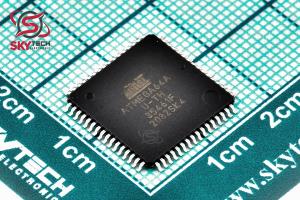

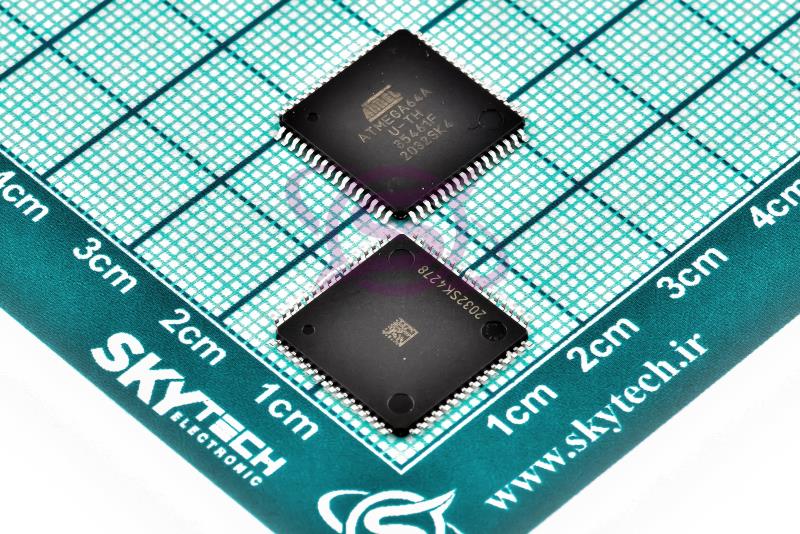

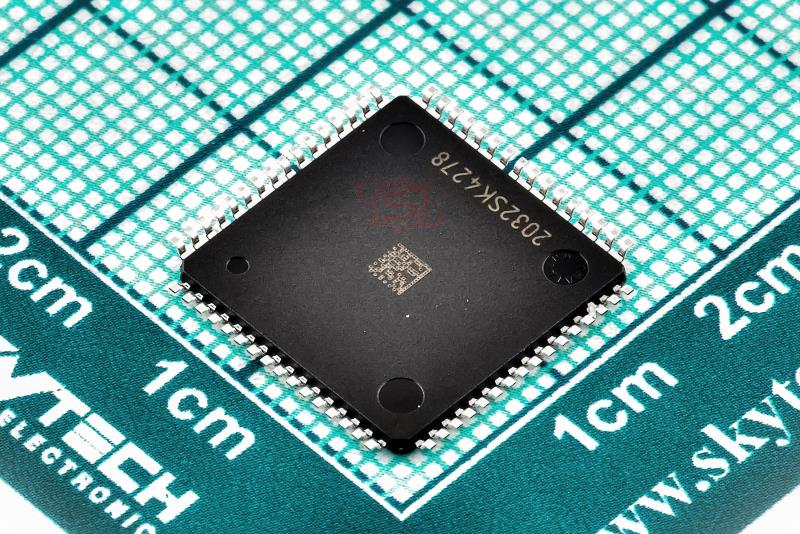

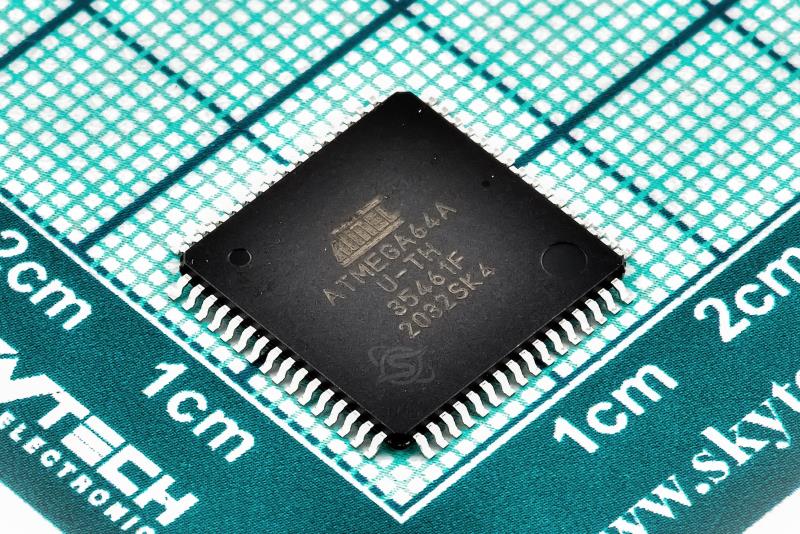

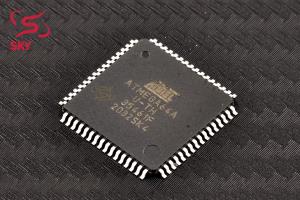

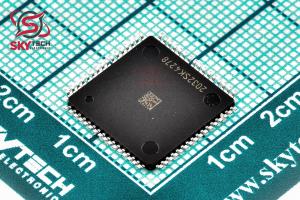

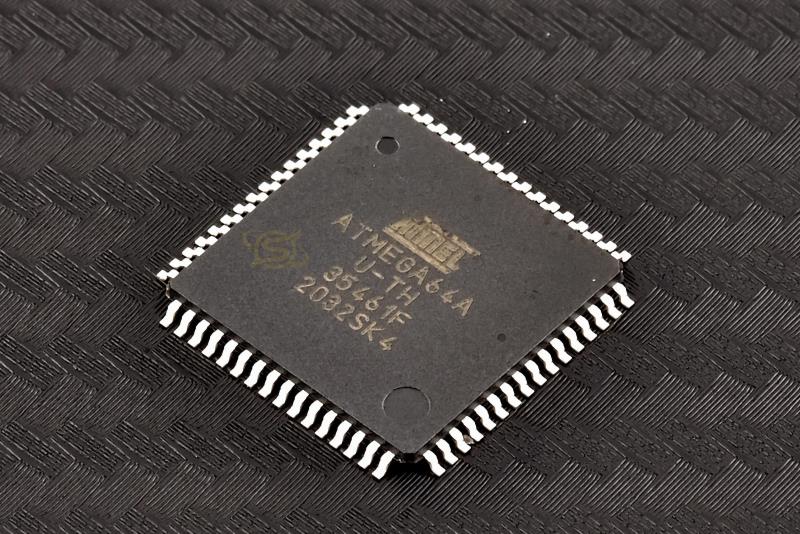

توضیحات
ميکروکنترلر نوعي ريزپردازنده است که داراي حافظه RAM ROM، تايمر، پورت‌هاي ورودي و خروجي (I/O) و درگاه ترتيبي (Serial Port پورت سريال)، درون خود تراشه است، و مي‌تواند به تنهايي ابزارهاي ديگر را کنترل کند. به عبارت ديگر يک ميکروکنترلر، مدار مجتمع کوچکي است که از يک CPU کوچک و اجزاي ديگري مانند تايمر، درگاه‌هاي ورودي و خروجي آنالوگ و ديجيتال و حافظه تشکيل شده‌است. در واقع يک ريزپردازنده درون ميکروکنترولر قرار گرفته‌است که با استفاده از آن مي‌تواند محاسبات منطقي و حسابي را انجام دهد. وجود RAM و ROM و پورت‌هاي I/O در ميکروکنترلرها آن‌ها را يک انتخاب ايده ال براي کاربردهايي مي‌کند که قيمت و اندازه در آن‌ها مهم است. در بسياري از کاربردها مثل کنترل از راه دور تلويزيون نيازي به محاسبات سنگين وجود ندارد. در اين گونه موارد و بسياري ديگر از کاربردها فضاي مورد استفاده توان مصرفي و قيمت هر واحد مهم تر از قدرت محاسبات است.
Description
Features
• High-performance, Low-power Atmel AVR 8-bit Microcontroller
• Advanced RISC Architecture
– 130 Powerful Instructions - Most Single-clock Cycle Execution
– 32 × 8 General Purpose Working Registers + Peripheral Control
Registers
– Fully Static Operation
– Up to 16MIPS Throughput at 16MHz
– On-chip 2-cycle Multiplier
• High Endurance Non-volatile Memory segments
– 64Kbytes of In-System Self-programmable Flash program
memory
– 2Kbytes EEPROM
– 4Kbytes Internal SRAM
– Write/Erase cycles: 10,000 Flash/100,000 EEPROM
– Data retention: 20 years at 85°C/100 years at 25°C(1)
– Optional Boot Code Section with Independent Lock Bits
• In-System Programming by On-chip Boot Program
• True Read-While-Write Operation
– Up to 64 Kbytes Optional External Memory Space
– Programming Lock for Software Security
– SPI Interface for In-System Programming
• JTAG (IEEE std. 1149.1 Compliant) Interface
– Boundary-scan Capabilities According to the JTAG Standard
– Extensive On-chip Debug Support
– Programming of Flash, EEPROM, Fuses and Lock Bits through the JTAG Interface
• Atmel QTouch® library support
– Capacitive touch buttons, sliders and wheels
– Atmel QTouch and QMatrix acquisition
– Up to 64 sense channels
• Peripheral Features
– Two 8-bit Timer/Counters with Separate Prescalers and Compare Modes
– Two Expanded 16-bit Timer/Counters with Separate Prescaler, Compare Mode and Capture
Mode
– Real Time Counter with Separate Oscillator
– Two 8-bit PWM Channels
– 6 PWM Channels with Programmable Resolution from 1 to 16 Bits
– Output Compare Modulator
– 8-channel, 10-bit ADC
• 8 Single-ended Channels
• 7 Differential Channels
• 2 Differential Channels with Programmable Gain at 1x, 10x, or 200x
– Byte-oriented Two-wire Serial Interface
– Dual Programmable Serial USARTs
– Master/Slave SPI Serial Interface
– Programmable Watchdog Timer with On-chip Oscillator
– On-chip Analog Comparator
• Special Microcontroller Features
– Power-on Reset and Programmable Brown-out Detection
– Internal Calibrated RC Oscillator
– External and Internal Interrupt Sources
– Six Sleep Modes: Idle, ADC Noise Reduction, Power-save, Power-down, Standby, and
Extended Standby
– Software Selectable Clock Frequency
– ATmega103 Compatibility Mode Selected by a Fuse
– Global Pull-up Disable
• I/O and Packages
– 53 Programmable I/O Lines
– 64-lead TQFP and 64-pad QFN/MLF
• Operating Voltages
– 2.7 - 5.5V
• Speed Grades
– 0 - 16MHz
|
