اپتوکوپلر

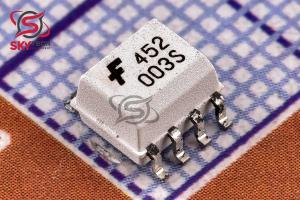

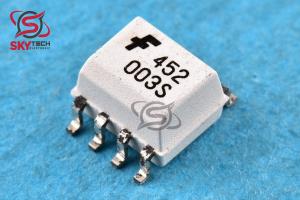

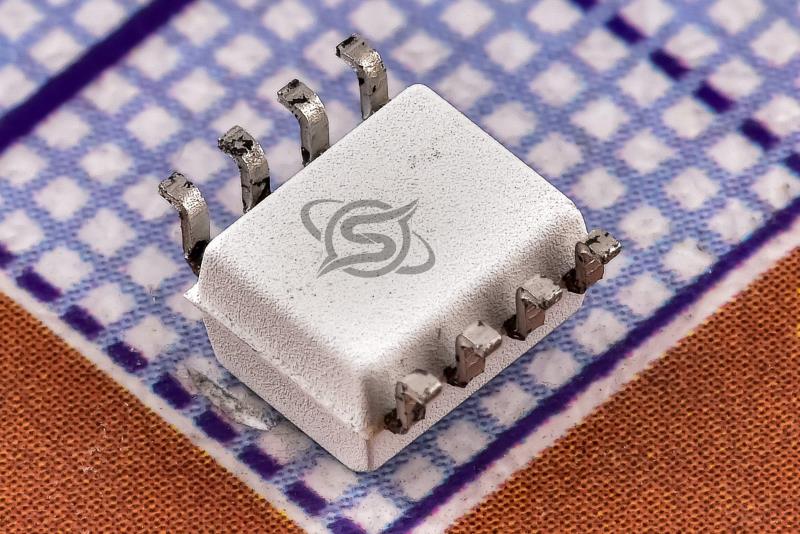

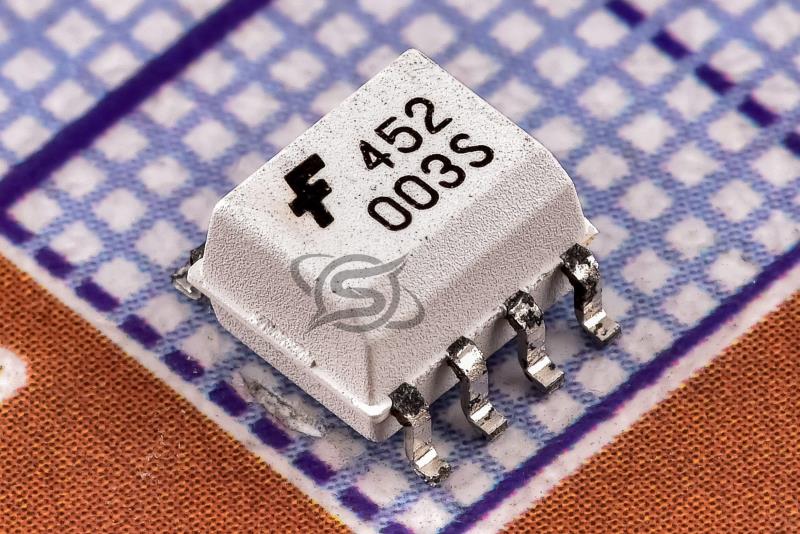

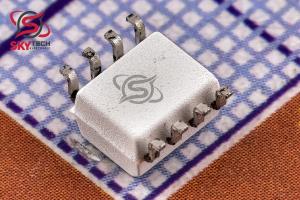

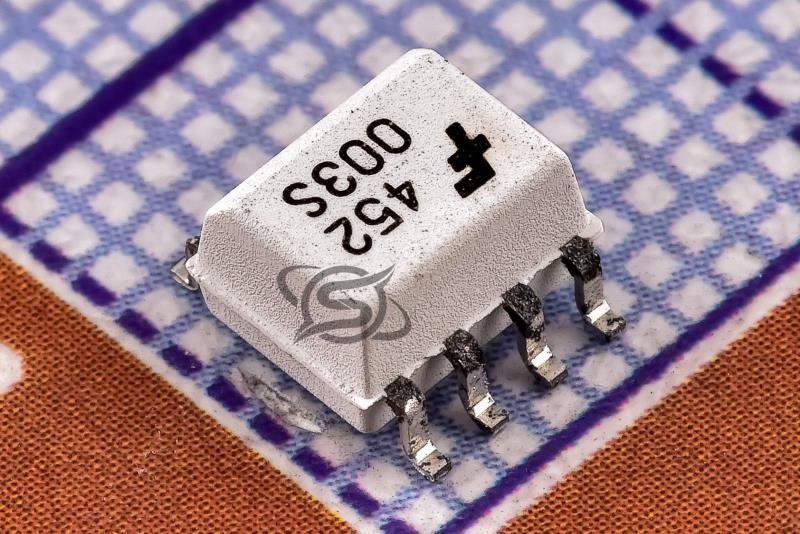

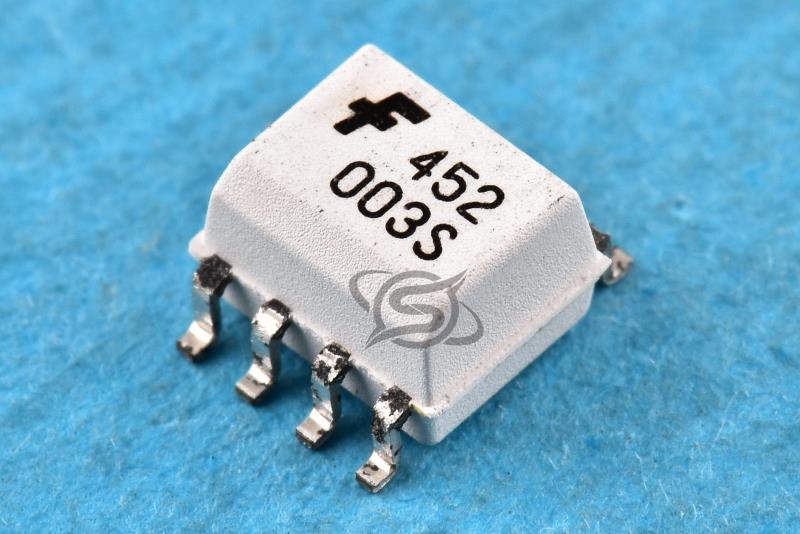

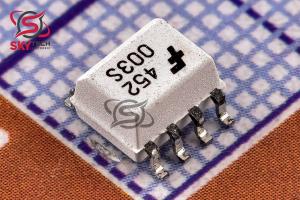

HCPL-0452

Single Channel, High Speed Optocouplers

کیفیت: ORIGINAL(distributor)       پکیج: SO-8

قیمت تک فروشی  757,094  ریال

قیمت عمده  721,470  ریال (10 به بالا)

قیمت ویژه  707,221  ریال (100 به بالا)

قیمت فوق العاده700,096  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 1.042  تتر با تخفیف

5.785.55.395.34


تعداد موجودی در انبار : 5 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:










توضیحات

اين اپتوکوپلرهاي ديود ترانزيستوري از يک لايه عايق بين LED و آشکارساز نوري يکپارچه براي ايجاد عايق الکتريکي بين ورودي و خروجي استفاده مي کنند. اتصالات مجزا براي باياس فوتوديود و کلکتور ترانزيستور خروجي با کاهش خازن بيس کلکتور سرعت را تا صد برابر کوپلر فتو ترانزيستور معمولي افزايش مي دهد.
اين اپتوکوپلرهاي تک کانالي در پيکربندي هاي پکيج 8 پين DIP، SO-8 و Widebody موجود هستند. HCPL-4502/4503 و HCNW4502/4503 براي برنامه هاي TTL/TTL با سرعت بالا طراحي شده اند. يک جريان استاندارد TTL 16 ميلي آمپري از طريق LED ورودي، جريان خروجي کافي را براي 1 بار TTL و يک مقاومت کششي 5.6 کيلو اهم فراهم مي کند. CTR براي اين دستگاه ها حداقل 19 درصد در IF = 16 ميلي آمپر است.



Description

These diode-transistor optocouplers use an insulating layer between a LED and an integrated photodetector to provide electrical insulation between input and output. Separate connections for the photodiode bias and output-transistor collector increase the speed up to a hundred times that of a conventional phototransistor coupler by reducing the base-collector capacitance.
These single channel optocouplers are available in 8-Pin DIP, SO-8 and Widebody package configurations. The HCPL-4502/4503 and HCNW4502/4503 are designed for high speed TTL/TTL applications. A standard 16 mA TTL sink current through the input LED will provide enough output current for 1 TTL load and a 5.6 k ohm pull-up resistor. CTR for these devices is 19% minimum at IF=16mA.
