فرستنده جریان

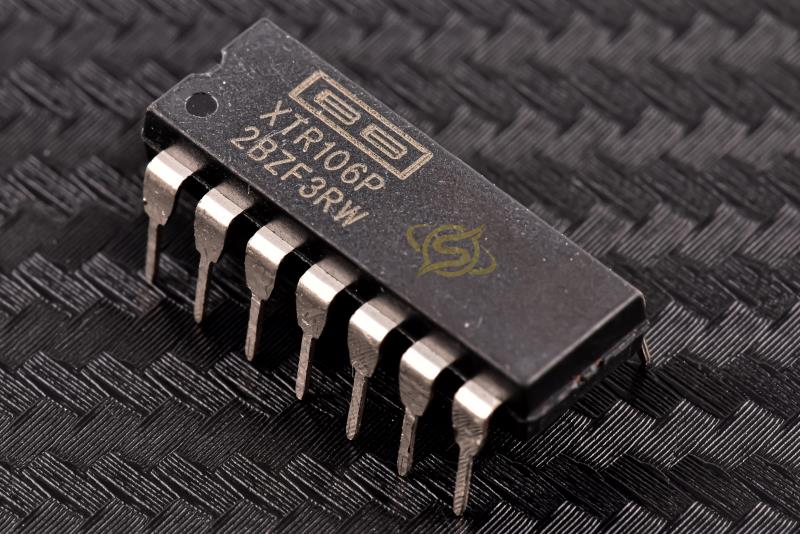

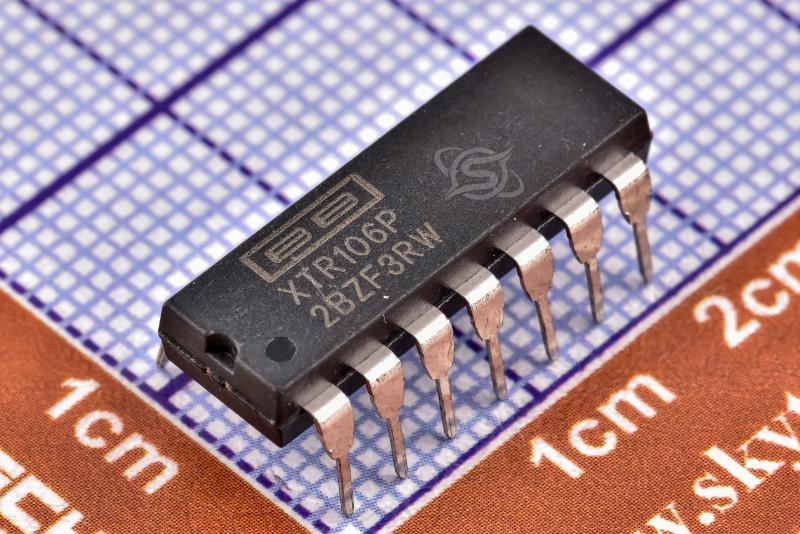

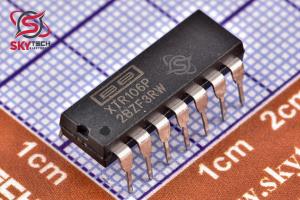

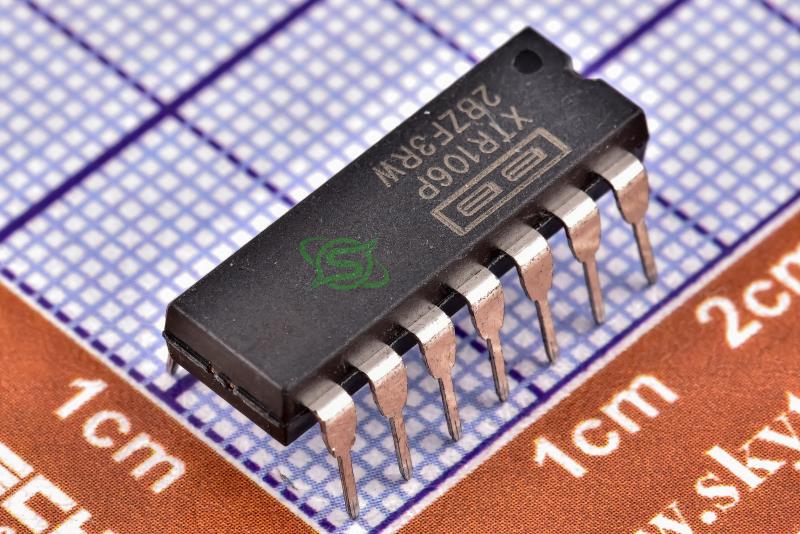

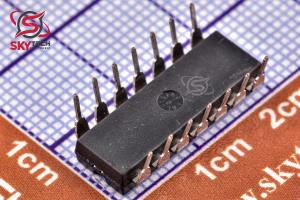

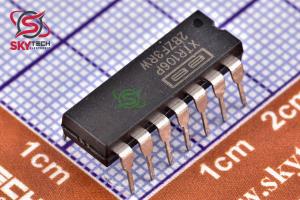

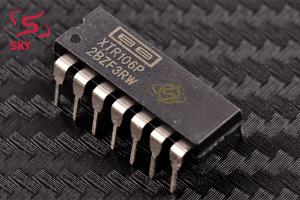

XTR106P
4-20mA current transmitter with bridge excitation and linearization from Texas Instruments
کیفیت: ORIGINAL(distributor) پکیج: DIP14
قیمت تک فروشی 3,926,285 ریال
قیمت عمده 3,741,462 ریال (10 به بالا)
قیمت ویژه 3,667,533 ریال (100 به بالا)
قیمت فوق العاده3,630,568 ریال (1000 به بالا)
 قیمت تک فروشی 5.573 تتر با تخفیف
30.8729.428.8128.52
|
توضیحات
XTR106 يک فرستنده جريان 4 تا 20 ميلي‌آمپر دو سيمه با هزينه کم و يکپارچه است که براي استفاده با حسگرهاي پل طراحي شده است. اين دستگاه شامل تحريک کامل پل (با مرجع 2.5 يا 5 ولت)، تقويت‌کننده ابزار دقيق، خطي‌سازي سنسور، و مدار خروجي جريان مي‌باشد. جريان اضافي براي تغذيه مدارهاي ورودي خارجي از طريق پين VREG قابل دسترسي است. تقويت‌کننده ابزار دقيق قابليت پشتيباني از طيف وسيعي از سيگنال‌هاي ورودي و حسگرها با دامنه‌هاي مختلف افزايش را دارد. خطاي کلي فرستنده جريان، شامل خطي‌سازي پل، به قدري پايين است که در بسياري از کاربردها بدون نياز به تنظيم قابل استفاده است. XTR106 با ولتاژهاي تغذيه حلقه تا 7.5 ولت سازگار است. مدار خطي‌سازي اصلاحات درجه دوم را براي تابع انتقال با کنترل ولتاژ تحريک پل ارائه مي‌دهد و تا 20 برابر بهبود در غيرخطي بودن را، حتي با استفاده از ترانسديوسرهاي ارزان قيمت، فراهم مي‌کند. XTR106 در بسته‌هاي پلاستيکي 14 پين DIP و SO-14 موجود است و براي دامنه دمايي -40 تا +85 درجه سانتي‌گراد طراحي شده است. همچنين، اين دستگاه در دامنه دمايي وسيع‌تري از -55 تا +125 درجه سانتي‌گراد عملياتي است.
Description
The XTR106 is a low cost, monolithic 4-20mA, two-wire current transmitter designed for bridge sensors. Itprovides complete bridge excitation (2.5V or 5V refer-ence), instrumentation amplifier, sensor linearization,and current output circuitry. Current for powering ad-ditional external input circuitry is available from theVREG pin.The instrumentation amplifier can be used over a widerange of gain, accommodating a variety of input signaltypes and sensors. Total unadjusted error of the com-plete current transmitter, including the linearized bridge,is low enough to permit use without adjustment in manyapplications. The XTR106 operates on loop power sup-ply voltages down to 7.5V.Linearization circuitry provides second-order correctionto the transfer function by controlling bridge excitation voltage. It provides up to a 20:1 improvement in nonlinearity, even with low cost transducers.The XTR106 is available in 14-pin plastic DIP andSO-14 surface-mount packages and is specified for the–40°C to +85°C temperature range. Operation is from–55°C to +125°C.
|
