مبدل DC/DC

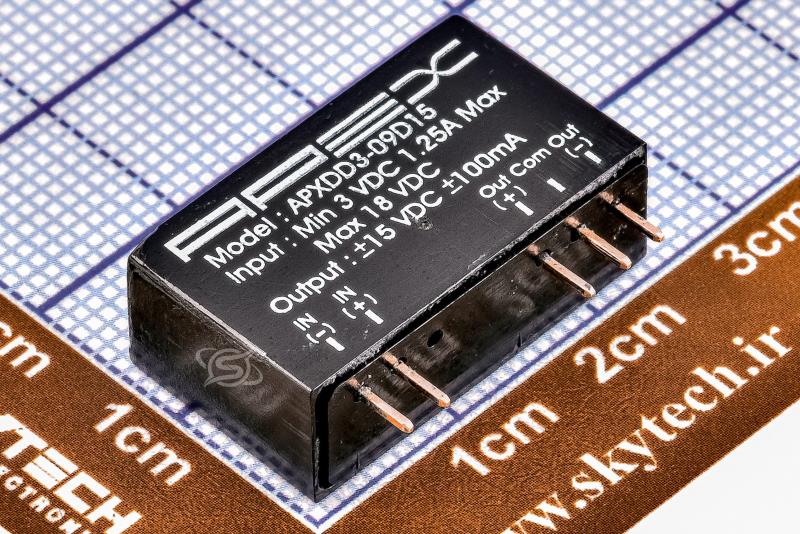

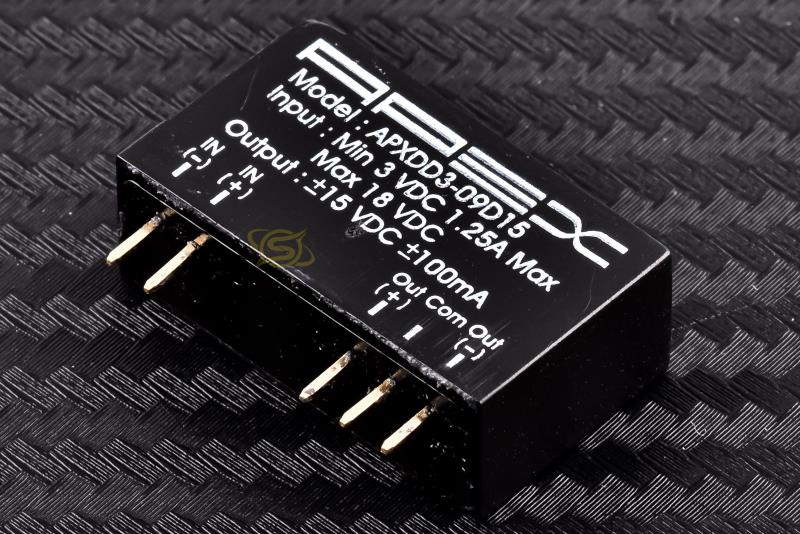

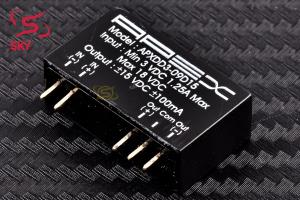

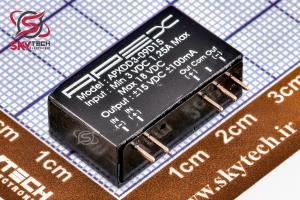

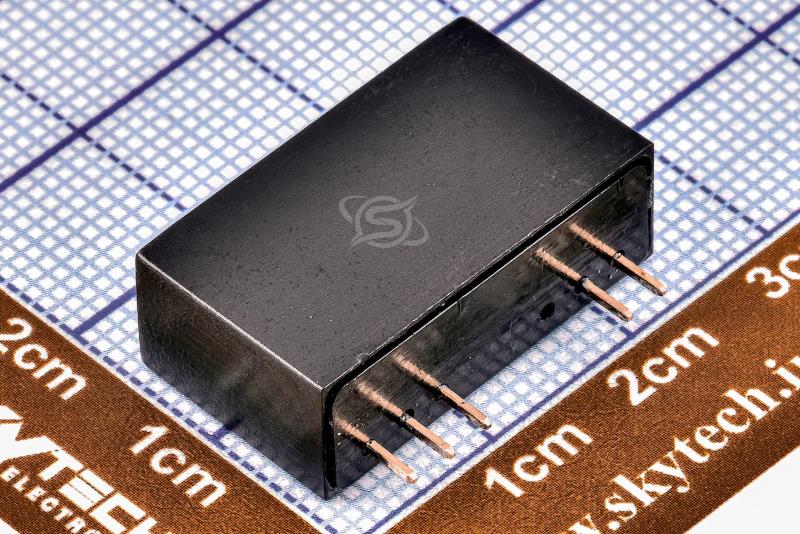

APXDD3-09D15 (APEX)
DC to DC converter with an input voltage of 3V to 18V DC with an output of 15V and -15V DC
کیفیت: ORIGINAL(distributor) پکیج: SIP-8
قیمت تک فروشی 3,454,622 ریال
قیمت عمده 3,213,221 ریال (10 به بالا)
قیمت ویژه 3,150,456 ریال (100 به بالا)
قیمت فوق العاده3,119,074 ریال (1000 به بالا)
 قیمت تک فروشی 4.903 تتر با تخفیف
26.8824.9624.4624.21
|
|
|
|
|
|
|
| حداکثر دماي کاري |
75 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| ولتاژ ورودي |
3 تا 18 ولت ولت |
|
|
|
| جريان خروجي |
100 و -100 ميلي آمپر mA |
|
| ولتاژ خروجي |
15 و -15 ولت ولت |
|
|
|
توضیحات
مبدلي که هم‌اکنون مشاهده مي‌کنيد ، يک مبدل DC به DC با ولتاژ ورودي 3ولت تا 18 ولت DC با خروجي 15 ولت و -15 ولت DC و با حداکثر جريان خروجي 100 و -100 ميلي آمپر مي‌باشد .همچنين نوع فيدبک رگوله شده مي‌باشد .
سري APXDD خانواده اي از ماژول هاي مبدل 3W DC/DC با کارايي بالا است که داراي محدوده ولتاژ ورودي فوق عريض 6:1 (3-18V) و نسخه هاي يک و دو خروجي تنظيم شده است. اين محصول در بسته بندي استاندارد SIP-8 عرضه مي شود. محدوده ولتاژ ورودي بسيار گسترده، اين مبدل ها را به يک راه حل جالب براي سيستم هاي با باتري تبديل مي کند. ظرفيت انزوا بسيار کم اين مبدل ها را براي برنامه هاي درايور IGBT مناسب مي کند. کاربردهاي اين دستگاه در مخابرات، ديتاکام، کنترل صنعتي و سيستم هاي راه آهن براي توزيع برق روي برد مي باشد.
مبدل هاي DC/DC مبدلي است که جريان DC يک منبع را از يک سطح ولتاژ به سطح ولتاژي ديگر تبديل مي‌کند و ولتاژ خروجي مي‌تواند از ولتاژ ورودي بيشتر يا کمتر باشد. در مقابل مبدل‌هاي DC-DC، مبدل‌هاي AC-DC يا يکسوساز‌ها قرار دارند که جريان متناوب را به جريان مستقيم تبديل مي‌کنند و همچنين مبدل‌هاي DC-AC يا اينورترها که جريان مستقيم را به متناوب تبديل مي‌کنند.
مبدل هاي DC/DC به طور عمده در منابع تغذيه سوئيچينگ و موتورهاي DC به کار مي‌روند و جريان ورودي اغلب جريان رگولاته‌نشده‌اي است که از يک يکسوساز وارد مدار مي‌شود و سپس مي‌توان آن به سطح ولتاژ دلخواه تغيير داد. معمولاً از اين مبدل‌ها به همراه يک ترانسفورماتور ايزولاسيون در مدارهاي منبع تغذيه سوئيچينگ استفاده مي‌شود، اگرچه براي محرکه‌هاي DC نياز به ترانسفورماتور نيست.
Description
The converter you see now is a DC to DC converter with an input voltage of 3V to 18V DC with an output of 15V and -15V DC and with a maximum output current of 100 and -100 mA. It is also a regulated feedback type.
The APXDD series is a family of high-performance 3W DC/DC converter modules featuring an ultra-wide input voltage range of 6:1 (3-18V) and single and dual output regulated versions. This product is supplied in SIP-8 standard packaging. The very wide input voltage range makes these converters an interesting solution for battery-powered systems. The very low isolation capacitance makes these converters suitable for IGBT driver applications. The applications of this device are in telecommunication, datacom, industrial control and railway systems for on-board power distribution.
DC/DC converters are converters that convert the DC current of a source from one voltage level to another voltage level, and the output voltage can be higher or lower than the input voltage. In contrast to DC-DC converters, there are AC-DC converters or rectifiers that convert alternating current to direct current and also DC-AC converters or inverters that convert direct current to alternating current.
DC/DC converters are mainly used in switching power supplies and DC motors, and the input current is often an unregulated current that enters the circuit from a rectifier and can then be changed to a desired voltage level. Typically, these converters are used in conjunction with an isolation transformer in switching power supply circuits, although no transformers are required for DC drives.
|
