توضیحات
FNIRSI-DSO-TC2، اين محصول اسيلوسکوپ ديجيتال، تستر قطعات الکترونيکي، ژنراتور سيگنال PWM و ساير عملکردها را در يک ترکيب مي کند. اين محصول به ويژه براي تطبيق سريع ترانزيستورها، شناسايي اجزاي مختلط و بدون کلمه و غربالگري اوليه اجزاي دسته اي کوچک مناسب است. اين اسيلوسکوپ داراي نرخ نمونه برداري بلادرنگ 2.5 MS/s و پهناي باند 200 کيلوهرتز است. با عملکرد ماشه کامل (تک، معمولي، خودکار)، مي توان آزادانه براي سيگنال هاي آنالوگ دوره اي و سيگنال هاي ديجيتال دوره اي استفاده کرد. با مجهز شدن به خودکار يک دکمه اي کارآمد، شکل موج اندازه گيري شده را مي توان بدون تنظيم دست و پا گير نمايش داد. منبع سيگنال آزمايش امواج 80 کيلوهرتز / 5.0 ولت PWM با چرخه کاري قابل تنظيم. اين دستگاه مي تواند به طور خودکار ترانزيستورهاي مختلف را شناسايي و اندازه گيري کند. ترانزيستورهاي NPN، ترانزيستورهاي اثر ميدان n و کانال p، ترانزيستورهاي اثر ميدان اتصال، ديودها، ديودهاي دوگانه، تريستورها و غيره. و مقاومت ها، سلف ها، خازن ها و غيره
Description

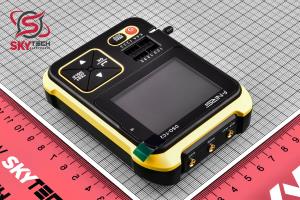

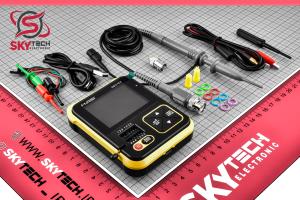

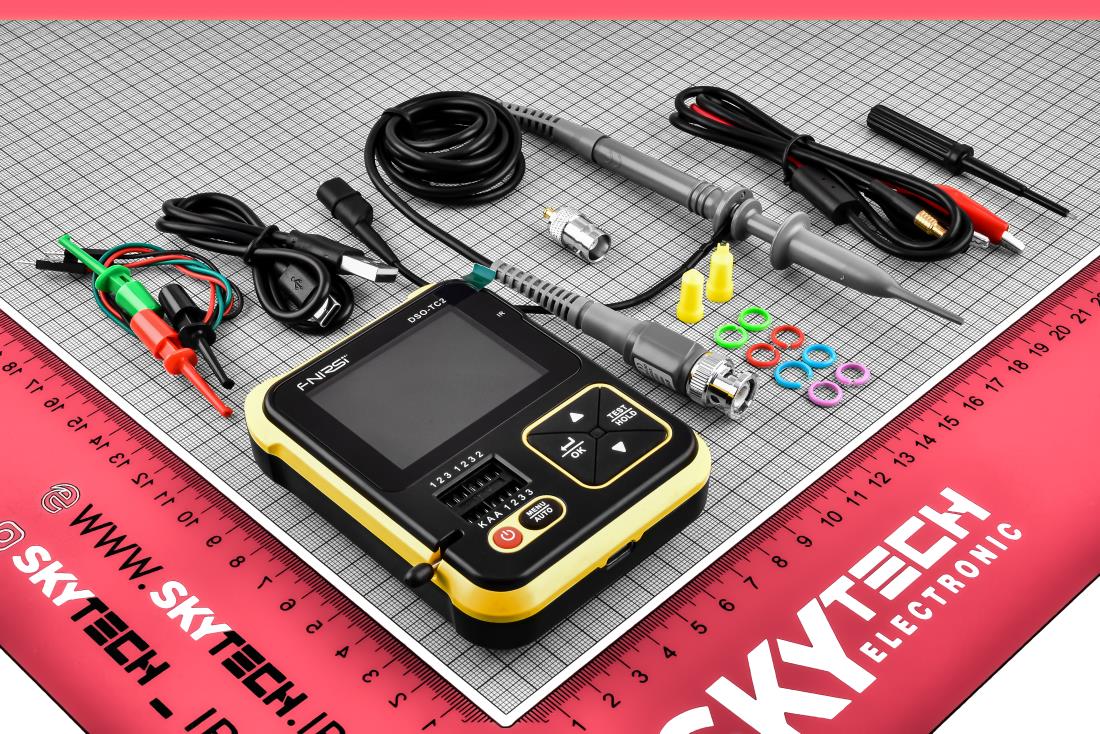

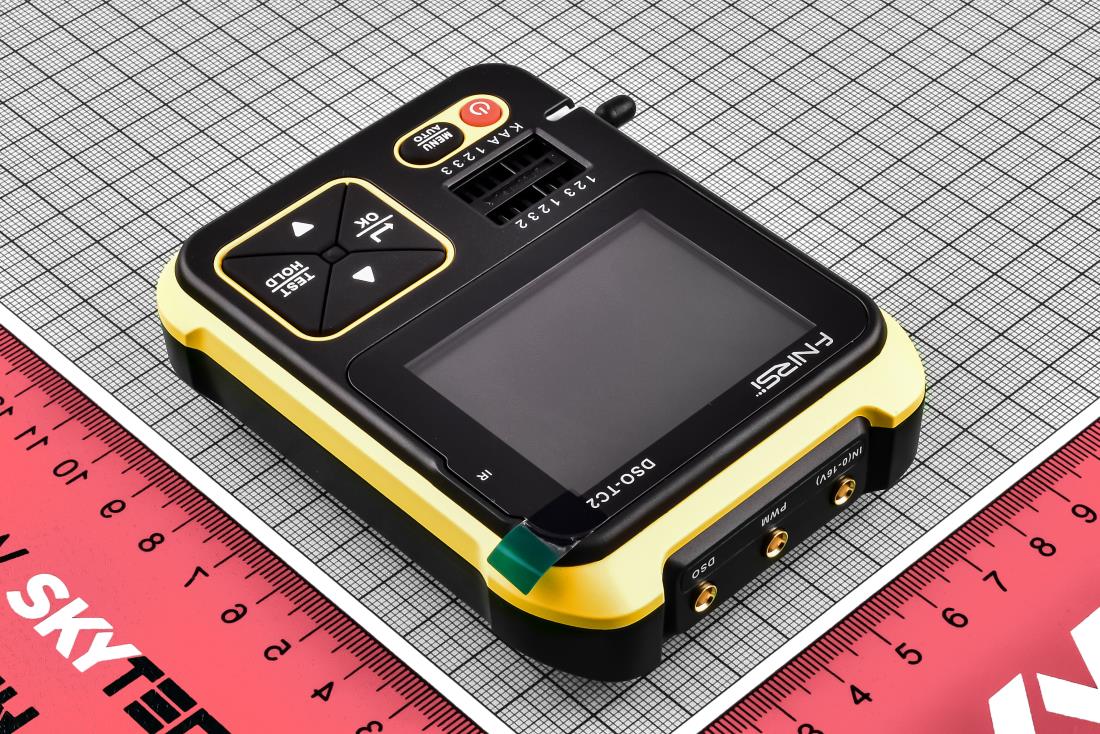

FNIRSI-DSO-TC2, this product combines digital oscilloscope, electronic component tester, PWM signal generator and other functions in one. This product is particularly suitable for rapid matching of transistors, identification of mixed and wordless components and preliminary screening of small batch components. This oscilloscope has a real-time sampling rate of 2.5 MS/s and a bandwidth of 200 kHz. With full trigger function (single, normal, auto), can be freely used for periodic analog signals and periodic digital signals. Equipped with an efficient one-button auto, the measured waveform can be displayed without cumbersome setup. 80 kHz / 5.0 V PWM waveform test signal source with adjustable duty cycle. This device can automatically identify and measure different transistors. NPN transistors, n-channel and p-channel field-effect transistors, junction field-effect transistors, diodes, dual diodes, thyristors, etc. and resistors, inductors, capacitors, etc
|
