ماژول AHRS
GY-953 GY953

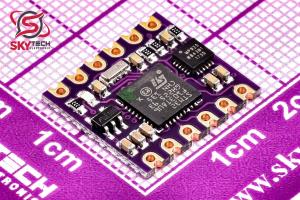

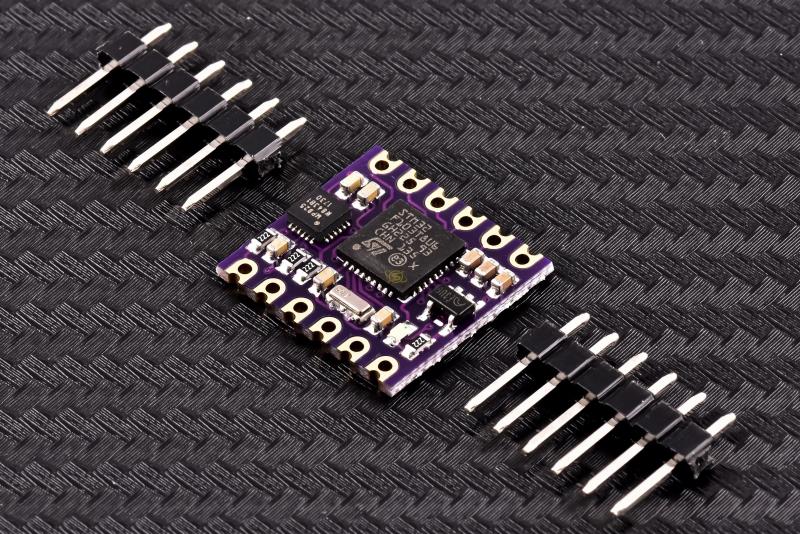

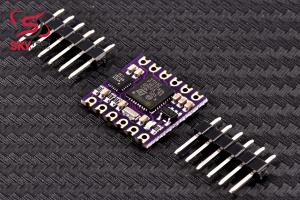

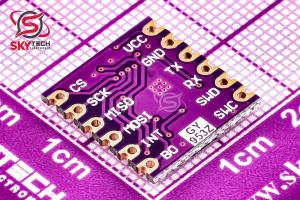

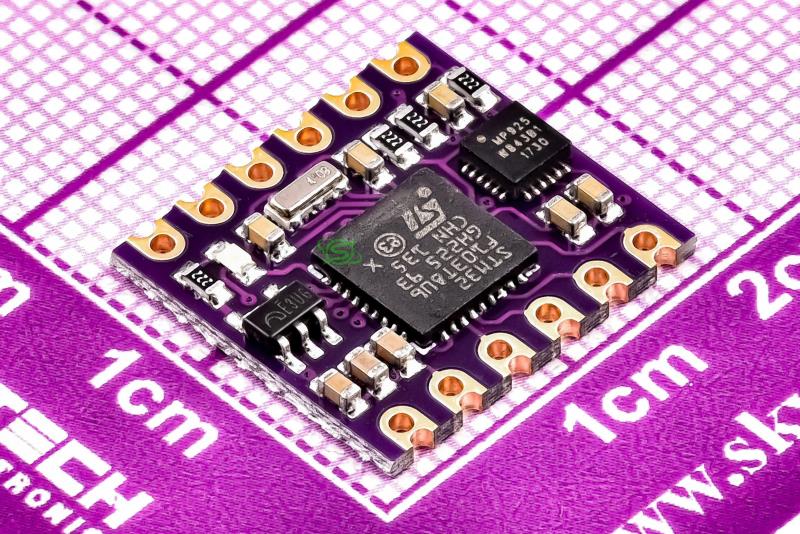

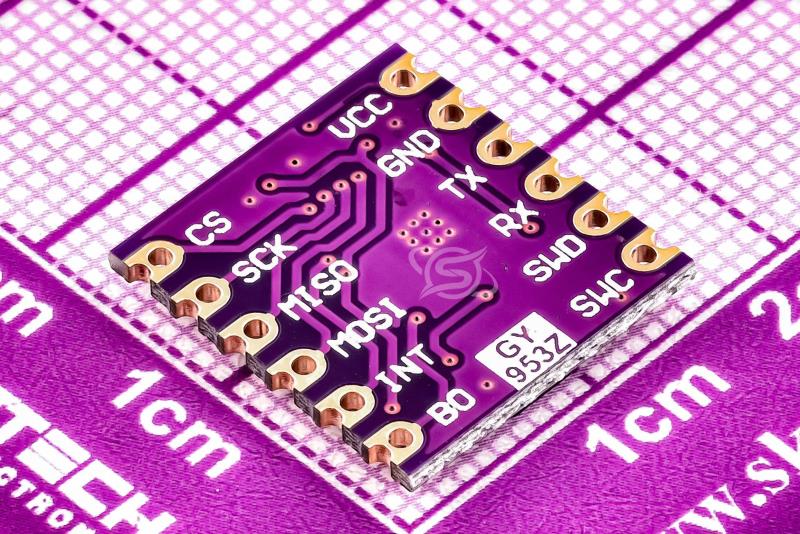

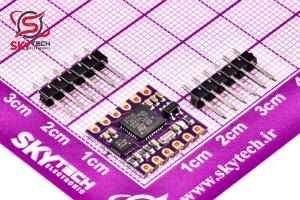

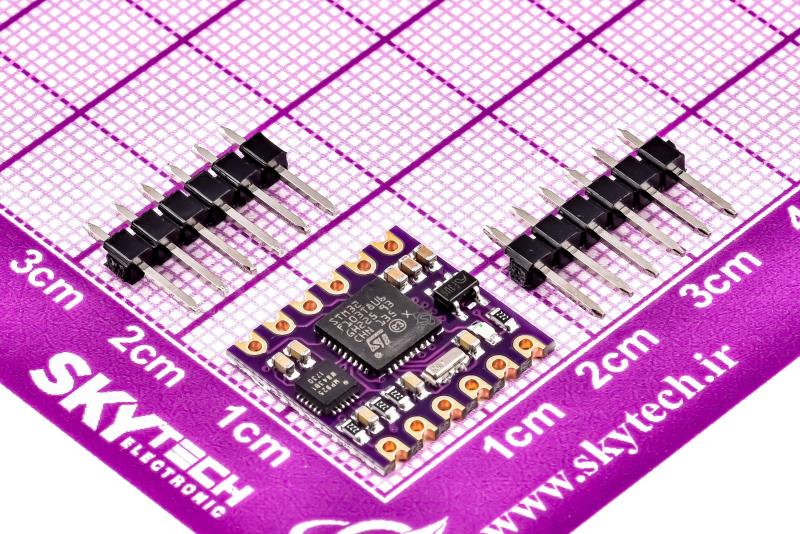

GY953 AHRS module electronic compass with tilt compensation module
کیفیت: ORIGINAL(distributor) پکیج: MODULE
قیمت تک فروشی 13,905,300 ریال
قیمت عمده 13,276,650 ریال (10 به بالا)
قیمت ویژه 13,012,617 ریال (100 به بالا)
قیمت فوق العاده12,880,601 ریال (1000 به بالا)
 قیمت تک فروشی 19.736 تتر با تخفیف
110105102.9101.85
|
توضیحات
GY953 يک ماژول کم هزينه AHRS است، که با ولتاژ کاري 3-5 ولت کار مي کند، اين برد با اندازه کوچک خود از طريق سنسور جايروسکوپ، سنسور شتاب، سنسور ميدان مغناطيسي، ترکيب داده هاي حسگرها را با فرکانس پردازشي 20 و 100 هرتز انجام مي دهد.
براي اين ماژول، دو راه براي خواندن داده ها وجود دارد، يعني سريال در سطح TTL و يا SPI با 4 سيم که دقت بالا و پايداري بالا را به ماژول مي دهد.
ماژول GY953 توانايي ارتباط با بردهاي آردوينو ، بردهاي STM32 و کامپيوتر(بواسطه مبدلهاي سريال به USB) را دارد و داراي خروجيهاي زير مي‌باشد:
1 - زواياي کليدي اويلر ( PITCH ، ROLL ، YAW )
2 - اطلاعات خام 9 محور ماژول (شتاب سه محور، ژايروسکوپ سه محور، مغناطيس سه محور)
3 - خروجي ماتريس چهارگانه
ويژگي ها:
-کوچک و مقرون به صرفه
-داراي فرمت ارتباط سريال با نرخ هاي 9600 و 115200
-داراي فرمت ارتباط SPI
-محدوده ي اندازه گيري °180- ~ °180+
-تکرارپذيري 2 درجه
-رزولوشن 0.1 درجه
-فرکانس پردازش 100Hz در نرخ انتقال 115200bps
-کاربردها:
-ابزار دستي
-ناوبري ربات، موقعيت
-هواپيماهاي مدل سيستم ناوبري
-تعادل خودرو
-موقعيت ارتفاع آنتن
Description
GY953 AHRS module electronic compass with tilt compensation module
Module size: 15.5mm * 15.5mm
Communication: 1 serial port (9600,115200), 2.SPI communication (4-wire)
Power supply: 3v-5v 15ma
Output update frequency: 200HZ
Resolution :0.1 degree
Direct output:
1. Euler angles ( PITCH ROLL YAW)
2. 9-axis sensor raw data (triaxial accelerometer, three-axis gyroscope, three-axis magnetometer)
3. The output of the four elements
|
