توضیحات
MAX3483، MAX3485، MAX3486، MAX3488، MAX3490 و MAX3491 فرستنده‌هاي 3.3 ولتي و کم مصرف براي ارتباطات RS-485 و RS-422 هستند. هر قسمت شامل يک درايور و يک گيرنده است. MAX3483 و MAX3488 داراي درايورهايي با سرعت محدود هستند که EMI را به حداقل مي‌رساند و بازتاب‌هاي ناشي از کابل‌هاي نادرست قطع شده را کاهش مي‌دهد و امکان انتقال داده بدون خطا با سرعت داده تا 250 کيلوبيت بر ثانيه را فراهم مي‌کند. MAX3486 با نرخ سرعت محدود تا 2.5 مگابيت در ثانيه ارسال مي کند. MAX3485، MAX3490 و MAX3491 با سرعت حداکثر 10 مگابيت در ثانيه ارسال مي کنند. درايورها جريان اتصال کوتاه محدودي دارند و در برابر اتلاف بيش از حد توان توسط مدارهاي خاموش کننده حرارتي که خروجي هاي درايور را در حالت امپدانس بالا قرار مي دهد محافظت مي شوند. MAX3488، MAX3490 و MAX3491 داراي ارتباط فول دوبلکس هستند، در حالي که MAX3483، MAX3485 و MAX3486 براي ارتباطات نيمه دوبلکس طراحي شده اند.
Description

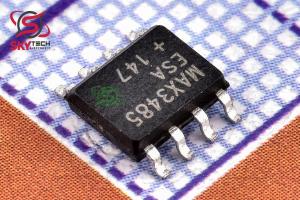

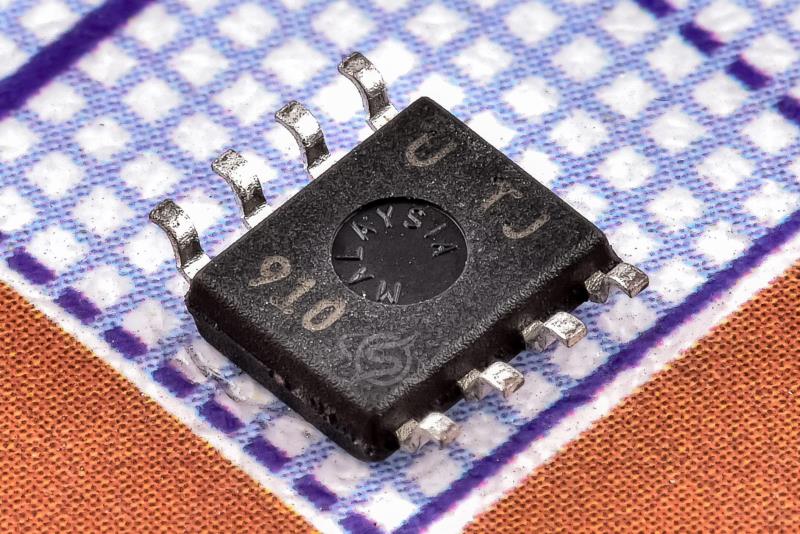

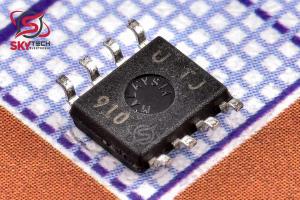

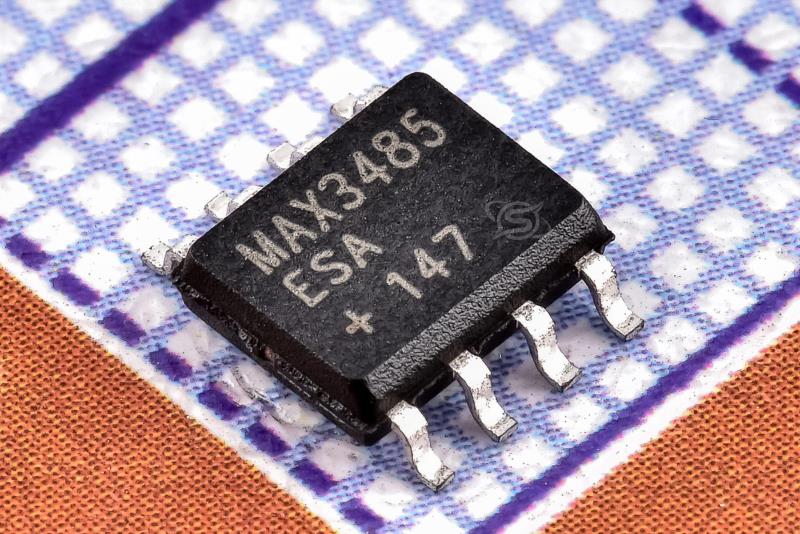

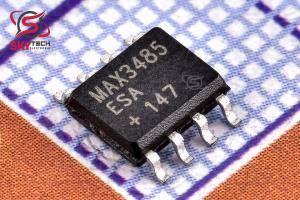

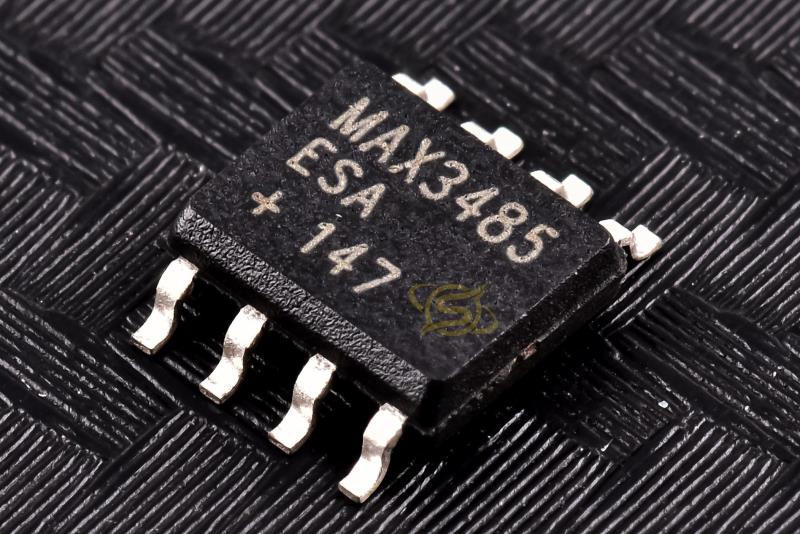

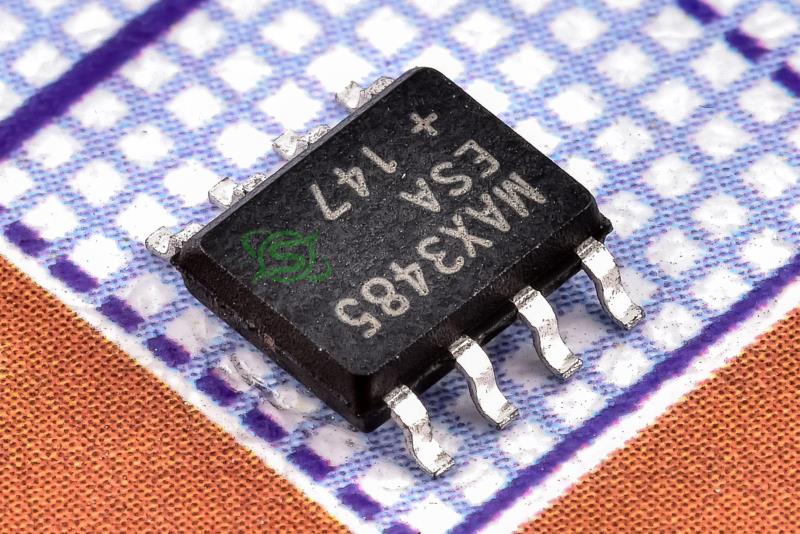

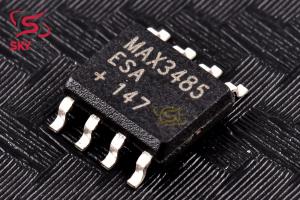

The MAX3483, MAX3485, MAX3486, MAX3488, MAX3490, and MAX3491 are 3.3V, low-power transceivers for RS-485 and RS-422 communication. Each part contains one driver and one receiver. The MAX3483 and MAX3488 feature slew-rate-limited drivers that minimize EMI and reduce reflections caused by improperly terminated cables, allowing error-free data transmission at data rates up to 250kbps. The partially slew-rate-limited MAX3486 transmits up to 2.5Mbps. The MAX3485, MAX3490, and MAX3491 transmit at up to 10Mbps. Drivers are short-circuit current limited and are protected against excessive power dissipation by thermal shutdown circuitry that places the driver outputs into a high-impedance state. The MAX3488, MAX3490, and MAX3491 feature fullduplex communication, while the MAX3483, MAX3485, and MAX3486 are designed for half-duplex communication.
|
