تراشه رابط LIN

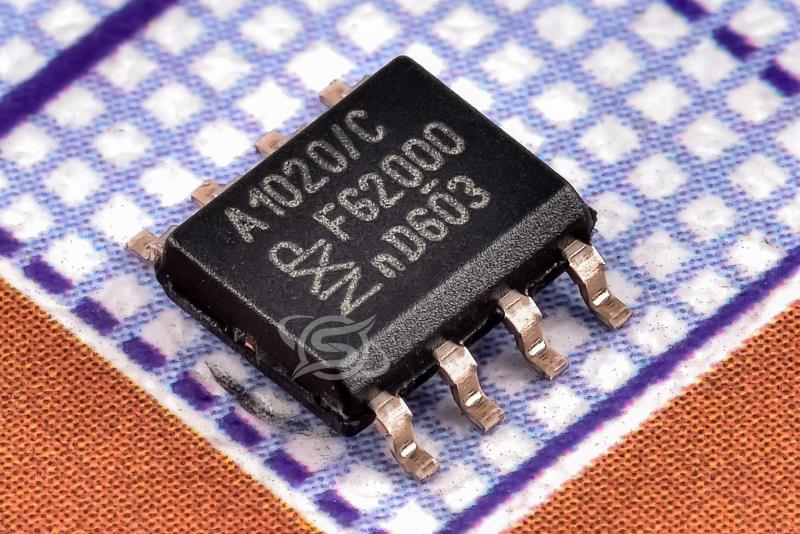

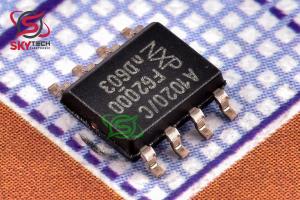

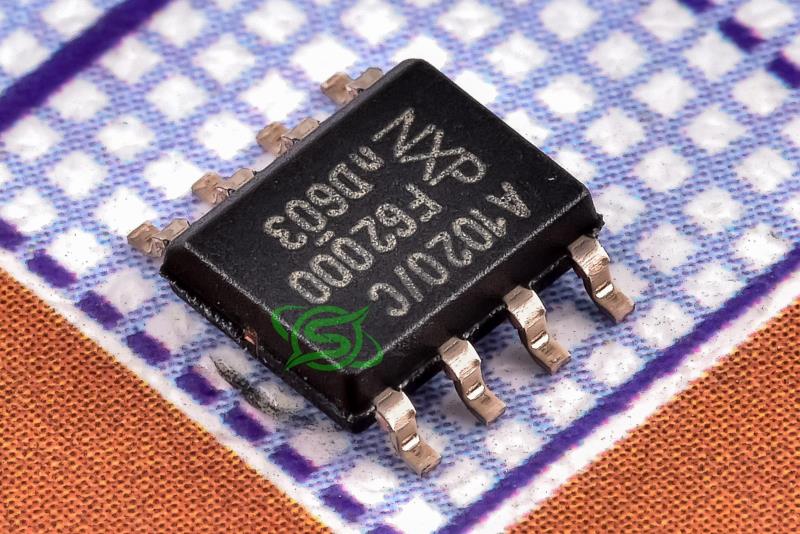

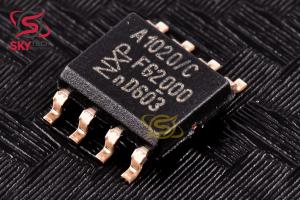

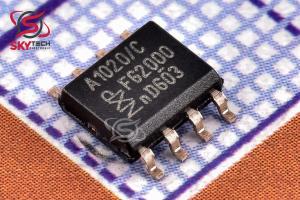

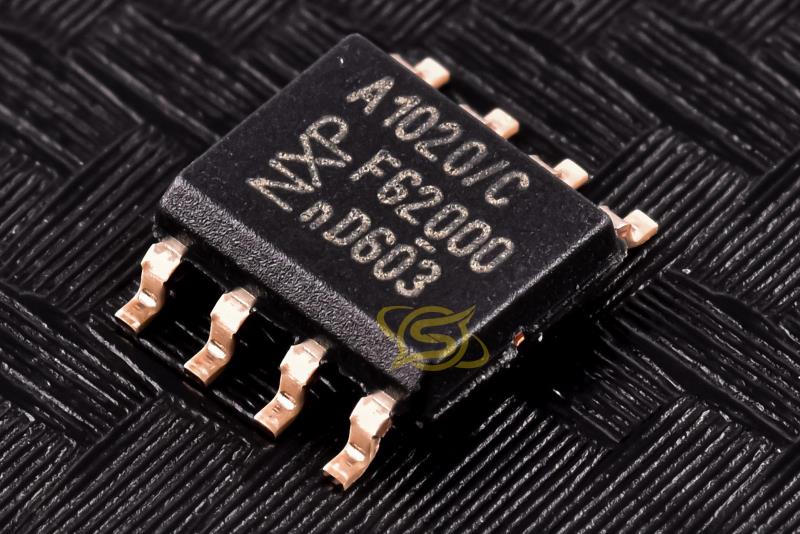

TJA1020T/CM,118
Interface between the LIN master/slave protocol controller

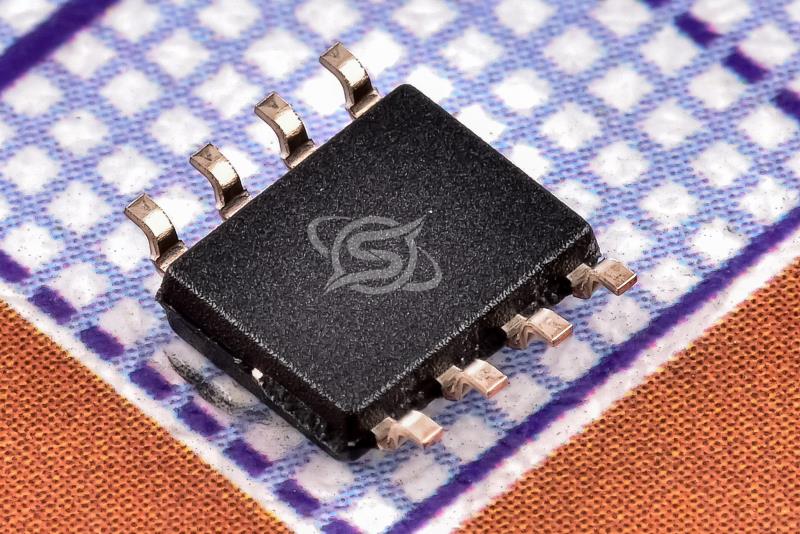

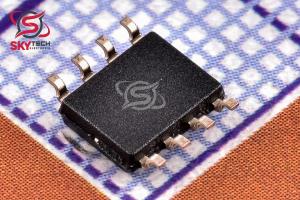

کیفیت: ORIGINAL(distributor) پکیج: SO8
قیمت تک فروشی 672,682 ریال
قیمت عمده 641,592 ریال (10 به بالا)
قیمت ویژه 629,156 ریال (100 به بالا)
قیمت فوق العاده622,938 ریال (1000 به بالا)
 قیمت تک فروشی 0.928 تتر با تخفیف
5.044.84.74.66
|
توضیحات
TJA1020 رابط بين کنترلر پروتکل اصليLIN و گذرگاه فيزيکي در يک شبکه محلي (LIN) است. در درجه اول براي شبکه هاي فرعي داخل خودرو با استفاده از نرخ باد از 2.4 تا 20 کيلوباود در نظر گرفته شده است. جريان داده انتقال کنترل کننده پروتکل در ورودي TXD توسط فرستنده گيرنده LIN به سيگنال باس با سرعت حرکت کنترل شده و شکل دادن موج براي به حداقل رساندن EME تبديل مي شود. پين خروجي باس LIN از طريق يک مقاومت ختم داخلي به بالا کشيده مي شود. براي کاربرد اصلي، يک مقاومت خارجي به صورت سري با يک ديود بايد بين پين INH يا پايه BAT و پين LIN متصل شود. گيرنده جريان داده را در پين ورودي باس LIN تشخيص مي دهد و آن را از طريق پين RXD به ميکروکنترلر منتقل مي کند. در عملکرد عادي فرستنده گيرنده، TJA1020 را مي توان در حالت شيب معمولي يا حالت شيب کم سوئيچ کرد. در حالت شيب کم، TJA1020 شيب هاي صعود و سقوط سيگنال باس LIN را طولاني مي کند، بنابراين انتشار بسيار کم در حالت شيب معمولي را بيشتر کاهش مي دهد. در حالت خواب مصرف برق TJA1020 بسيار کم است، در حالي که در حالت خرابي مصرف برق به حداقل کاهش مي يابد.
Description
The TJA1020 is the interface between the LIN master/slave protocol controller and the physical bus in a Local Interconnect Network (LIN). It is primarily intended for in-vehicle sub-networks using baud rates from 2.4 up to 20 Kbaud. The transmit data stream of the protocol controller at the TXD input is converted by the LIN transceiver into a bus signal with controlled slew rate and wave shaping to minimize EME. The LIN bus output pin is pulled HIGH via an internal termination resistor. For a master application an external resistor in series with a diode should be connected between pin INH or pin BAT and pin LIN. The receiver detects the data stream at the LIN bus input pin and transfers it via pin RXD to the microcontroller. In normal transceiver operation the TJA1020 can be switched in the normal slope mode or the low slope mode. In the low slope mode the TJA1020 lengthens the rise and fall slopes of the LIN bus signal, thus further reducing the already very low emission in normal slope mode. In sleep mode the power consumption of the TJA1020 is very low, whereas in failure modes the power consumption is reduced to a minimum.
|
