توضیحات
AD7768/AD7768-4 به ترتيب مبدل هاي آنالوگ به ديجيتال سيگما-دلتا (ADC) 8 کانال و 4 کانال نمونه برداري همزمان هستند که داراي مدولاتور و فيلتر ديجيتال در هر کانال هستند که نمونه گيري همزمان سيگنال هاي ac و dc را امکان پذير مي کند.
AD7768/AD7768-4 به محدوده ديناميکي 108 دسي بل در حداکثر پهناي باند ورودي 110.8 کيلوهرتز، همراه با عملکرد معمولي 2 ± ppm INL، ± 50 ميکروولت خطاي افست و خطاي 30 ± ppm دست مي يابد.
کاربر AD7768/AD7768-4 مي تواند پهناي باند ورودي، نرخ داده خروجي و اتلاف توان را مبادله کند و يکي از سه حالت توان را براي بهينه سازي اهداف نويز و مصرف انرژي انتخاب کند.
انعطاف‌پذيري AD7768/AD7768-4 به آن‌ها اجازه مي‌دهد تا به پلتفرم‌هاي قابل استفاده مجدد براي ماژول‌هاي اندازه‌گيري جريان متناوب dc و عملکرد بالا تبديل شوند.
. AD7768/AD7768-4 داراي سه حالت است: حالت سريع (حداکثر 256 kSPS، پهناي باند ورودي 110.8 کيلوهرتز، 51.5 مگاوات در هر کانال)، حالت ميانه (128 kSPS حداکثر، 55.4 کيلوهرتز پهناي باند ورودي، 27.5 مگاوات در هر کانال).
Description

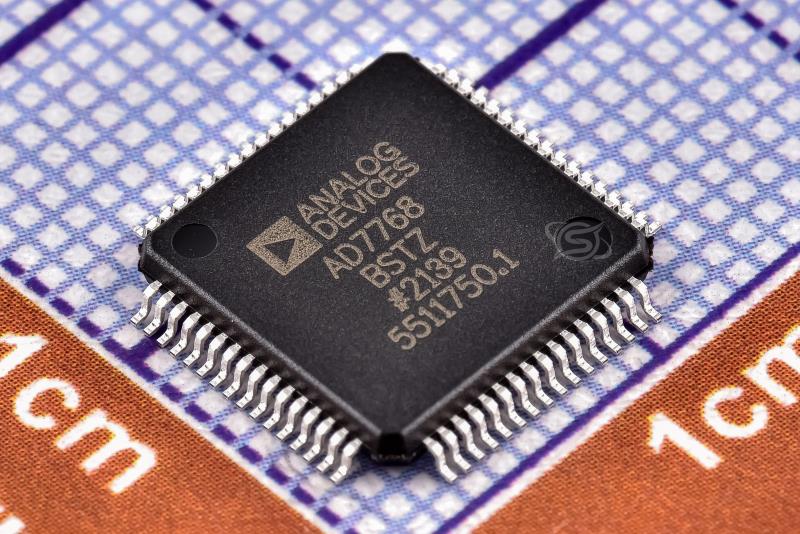

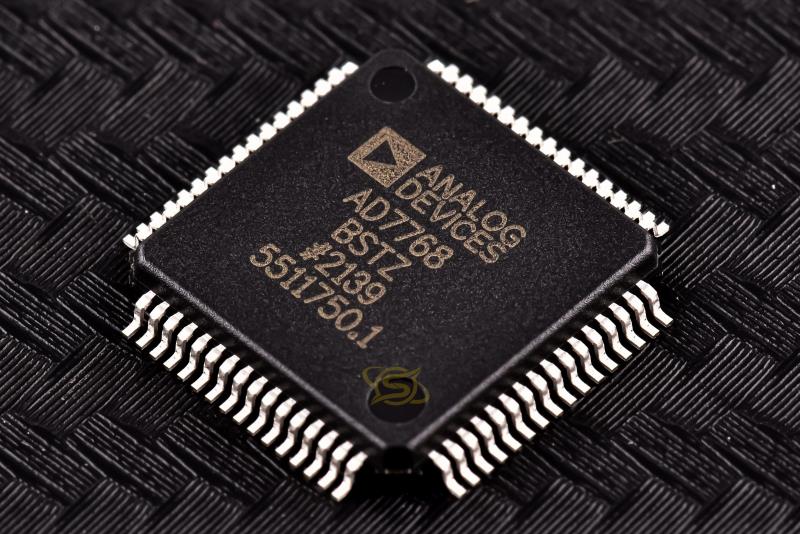

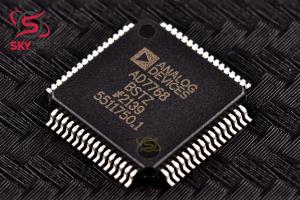

The AD7768/AD7768-4 are 8-channel and 4-channel, simultaneous sampling sigma-delta analog-to-digital converters (ADCs), respectively, with a modulator and digital filter per channel, enabling synchronized sampling of ac and dc signals.
The AD7768/AD7768-4 achieve 108 dB dynamic range at a maximum input bandwidth of 110.8 kHz, combined with typical performance of ±2 ppm INL, ±50 µV offset error, and ±30 ppm gain error.
The AD7768/AD7768-4 user can trade off input bandwidth, output data rate, and power dissipation, and select one of three power modes to optimize for noise targets and power consumption.
The flexibility of the AD7768/AD7768-4 allows them to become reusable platforms for low power dc and high performance ac measurement modules
. The AD7768/AD7768-4 have three modes: fast mode (256 kSPS maximum, 110.8 kHz input bandwidth, 51.5 mW per channel), median mode (128 kSPS maximum, 55.4 kHz input bandwidth, 27.5 mW per channel) and eco mode .
|
