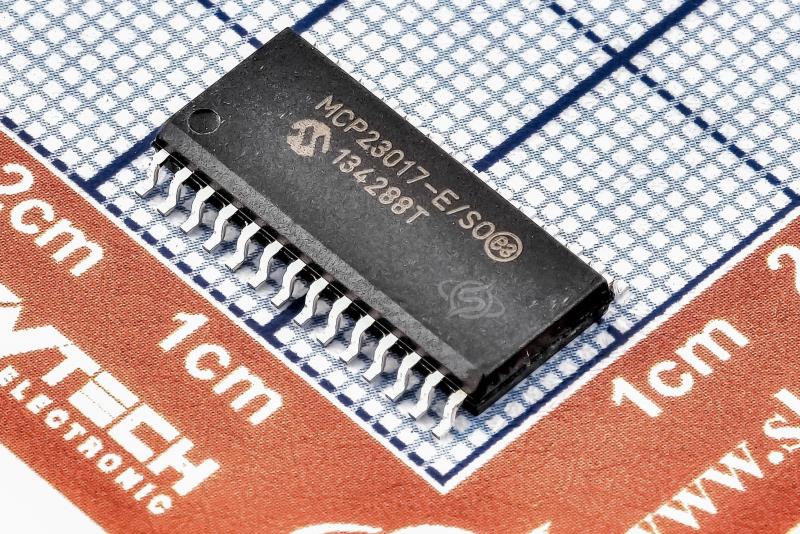

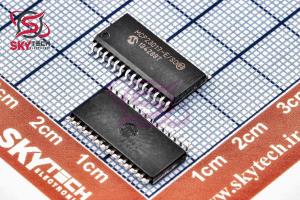

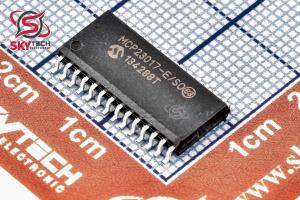

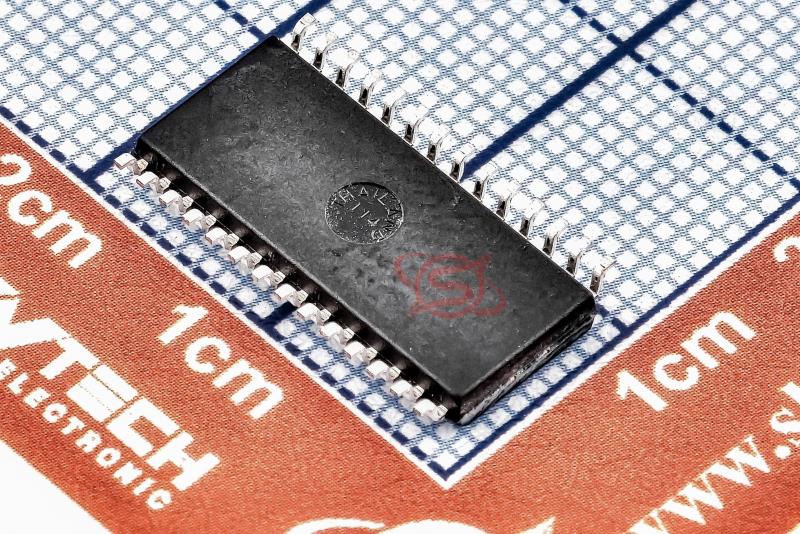

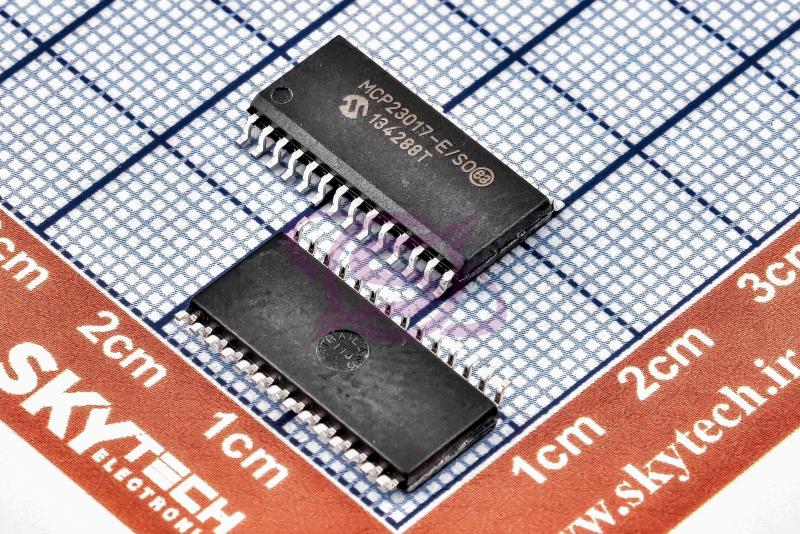

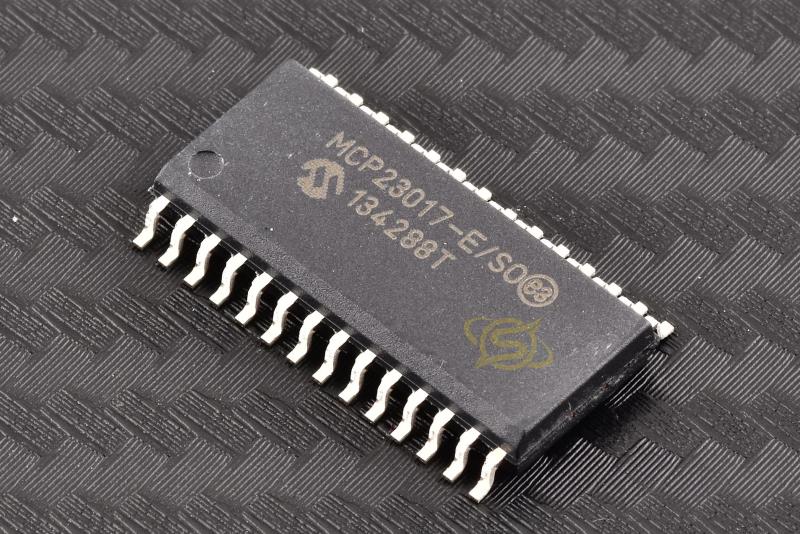

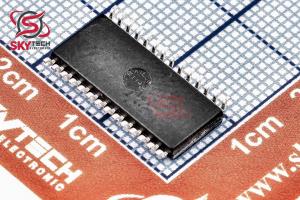

بسط دهنده ورودی/خروجی
MCP23017-E/SO
16Bit I/O Expander with Serial Interface
کیفیت: ORIGINAL(distributor) پکیج: SOIC-28
قیمت تک فروشی 969,116 ریال
قیمت عمده 925,110 ریال (10 به بالا)
قیمت ویژه 907,508 ریال (100 به بالا)
قیمت فوق العاده898,707 ریال (1000 به بالا)
 قیمت تک فروشی 1.376 تتر با تخفیف
7.3576.866.79
|
توضیحات
MCP23X17 شامل چندين رجيستر پيکربندي 8 بيتي براي انتخاب ورودي، خروجي و قطبيت است. ميزبان سيستم مي‌تواند ورودي/خروجي‌ها را با نوشتن بيت‌هاي پيکربندي ورودي/خروجي (IODIRA/B) به عنوان ورودي يا خروجي فعال کند. داده هاي هر ورودي يا خروجي در رجيستر ورودي يا خروجي مربوطه نگهداري مي شود. قطبيت رجيستر پورت ورودي را مي توان با رجيستر وارونگي قطبي معکوس کرد. همه رجيسترها توسط ميزبان سيستم قابل خواندن هستند. پورت ورودي/خروجي 16 بيتي از نظر عملکردي از دو درگاه 8 بيتي (PORTA و PORTB) تشکيل شده است. MCP23X17 را مي توان براي عملکرد در حالت هاي 8 بيتي يا 16 بيتي از طريق IOCON.BANK پيکربندي کرد. دو پين وقفه وجود دارد، INTA و INTB، که مي‌توانند با پورت‌هاي مربوطه مرتبط شوند، يا مي‌توان آنها را به‌طور منطقي با هم OR’s کرد تا در صورت ايجاد وقفه، هر دو پايه فعال شوند.
Description
MCP23X17 consists of multiple 8-bit configuration registers for input, output and polarity selection. The system host can enable the I/Os as either inputs or outputs by writing the I/O configuration bits (IODIRA/B). The data for each input or output is kept in the corresponding input or output register. The polarity of the Input Port register can be inverted with the Polarity Inversion register. All registers can be read by the system host. The 16-bit I/O port functionally consists of two 8-bit ports (PORTA and PORTB). MCP23X17 can be configured to operate in the 8-bit or 16-bit modes via IOCON.BANK. There are two interrupt pins, INTA and INTB, that can be associated with their respective ports, or can be logically OR’ed together so that both pins will activate if either port causes an interrupt.
|
