کنترل کننده PWM

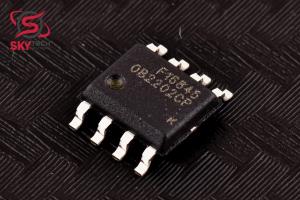

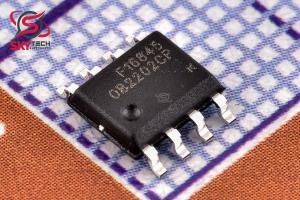

OB2202CP
Quasi-Resonant Flyback PWM Controller
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 530,063 ریال
قیمت عمده 506,250 ریال (10 به بالا)
قیمت ویژه 496,725 ریال (100 به بالا)
قیمت فوق العاده491,963 ریال (1000 به بالا)
 قیمت تک فروشی 0.49 تتر با تخفیف
2.632.52.452.42
|
|
|
|
|
|
|
| حداکثر دماي کاري |
+150 سانتيگراد |
|
| حداقل دماي کاري |
-40 سانتيگراد |
|
| شرکت توليد کننده |
ON-BRIGHT |
|
توضیحات
OB2202 يک کنترلر شبه تشديد (QR) بسيار يکپارچه است که براي برنامه هاي مبدل فلاي بک آفلاين با کارايي بالا بهينه شده است. در شرايط بار معمولي، در حالت QR با حداقل سوئيچينگ ولتاژ تخليه کار مي کند. براي پاسخگويي به EMI CISPR-22 که از 150 کيلوهرتز شروع مي شود، حداکثر فرکانس سوئيچينگ به صورت داخلي به 130 کيلوهرتز محدود شده است. اين در حالت PFM براي راندمان تبديل توان بالا در شرايط بار سبک عمل مي کند. هنگامي که بارگذاري بسيار کوچک است، آي سي در حالت انفجاري گسترده عمل مي کند تا تلفات سوئيچينگ را به حداقل برساند. در نتيجه، مصرف انرژي در حالت آماده به کار کمتر و راندمان تبديل بالاتري را مي توان به دست آورد.
Description
OB2202 is a highly integrated Quasi-Resonant (QR) controller optimized for high performance offline flyback converter applications. At normal load condition, it operates in QR mode with minimum drain voltage switching. To meet the CISPR-22 EMI starting at 150KHz, the maximum switching frequency is internally limited to 130KHz. It operates in PFM mode for high power conversion efficiency at light load condition. When the loading is very small, the IC operates in ‘Extended Burst Mode’ to minimize the switching loss. As a result, lower standby power consumption and higher conversion efficiency can be achieved.
|
