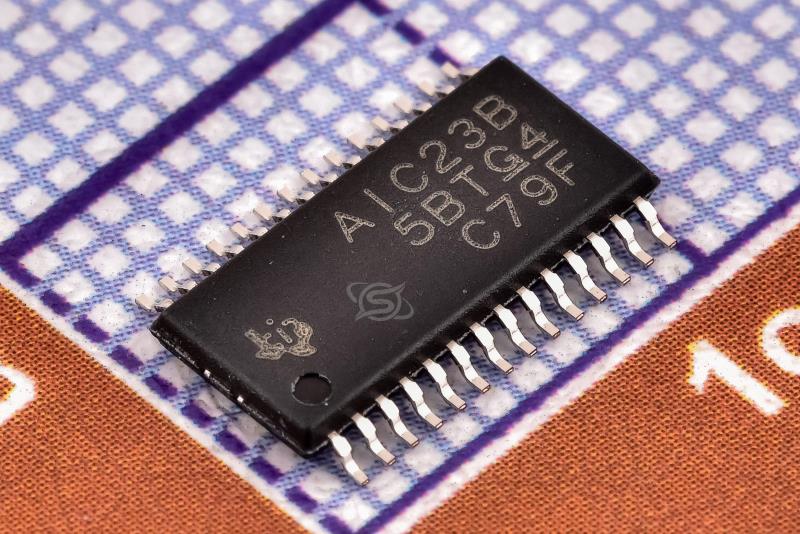

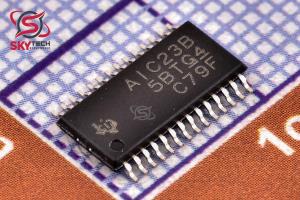

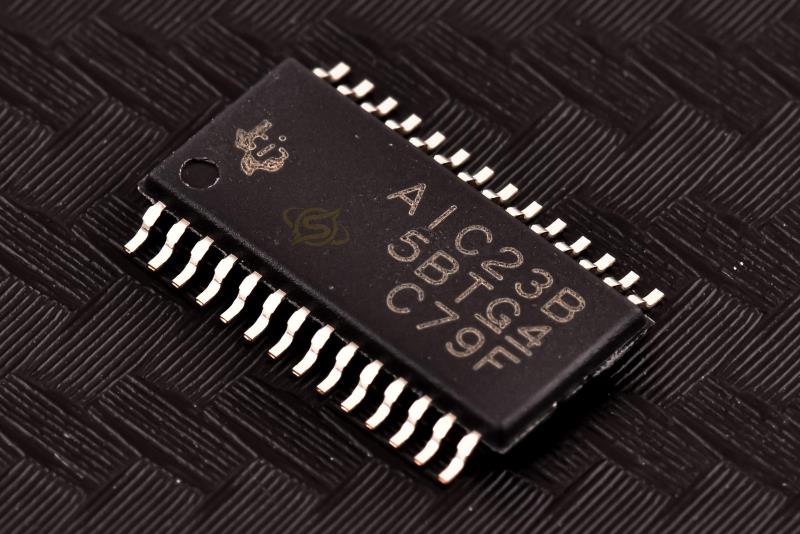

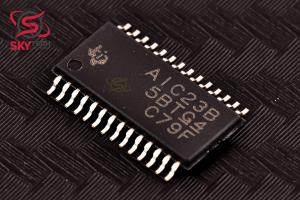

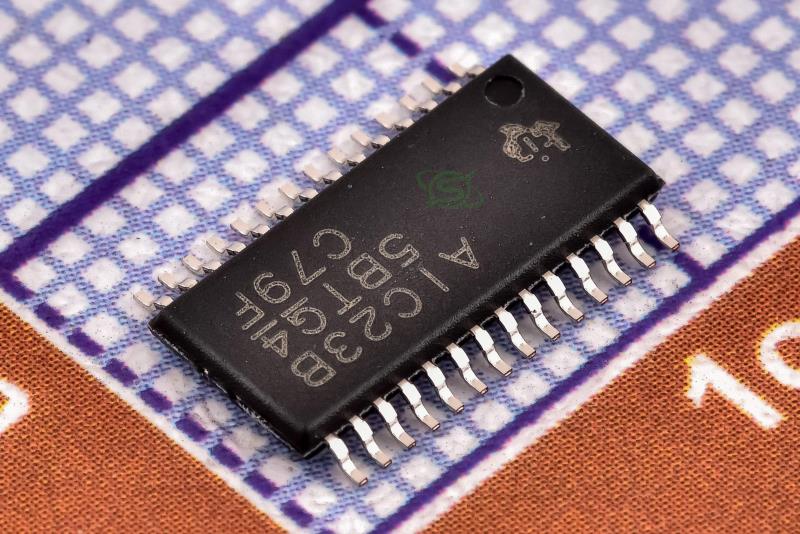

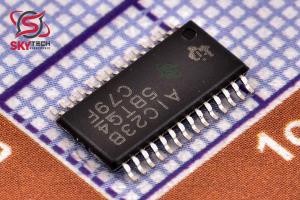

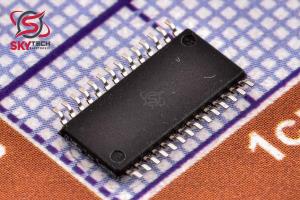

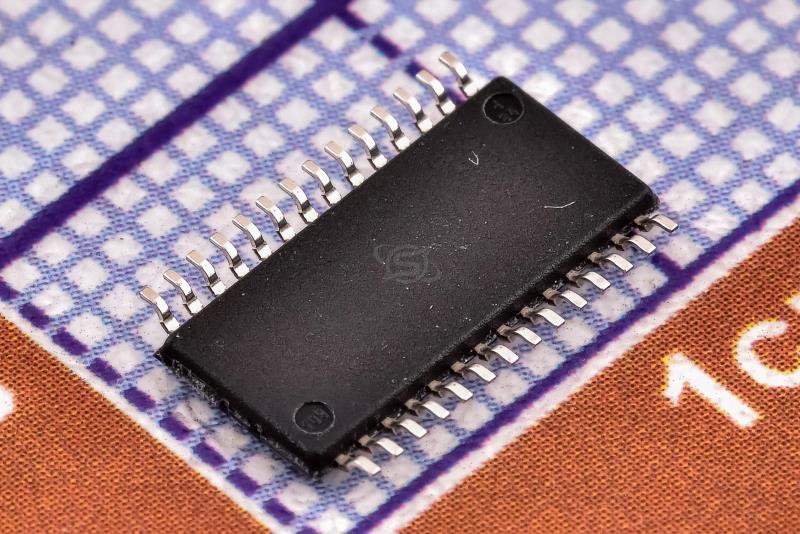

تراشه کدک صوتی
TLV320AIC23BPW
STEREO AUDIO CODEC 8 TO 96 KHZ WITH INTEGRATED HEADPHONE AMPLIFIER
کیفیت: ORIGINAL(distributor) پکیج: SSOP-28
قیمت تک فروشی 2,012,643 ریال
قیمت عمده 1,920,231 ریال (10 به بالا)
قیمت ویژه 1,883,266 ریال (100 به بالا)
قیمت فوق العاده1,864,784 ریال (1000 به بالا)
 قیمت تک فروشی 2.786 تتر با تخفیف
15.4414.714.4114.26
|
توضیحات
TLV320AIC23B داراي ويژگي هاي قابل برنامه ريزي زيادي است. رابط کنترل براي برنامه ريزي رجيسترهاي دستگاه استفاده مي شود. رابط کنترل با مشخصات عمليات SPI (عملکرد سه سيم) و دو سيم مطابقت دارد.
وضعيت ترمينال MODE نوع رابط کنترل را انتخاب مي کند. پين MODE بايد به سطح مورد نياز سيم کشي شود.
در حالت SPI، SDIN داده هاي سريال را حمل مي کند، SCLK ساعت سريال است و CS کلمه داده را به TLV320AIC23B متصل مي کند. اين رابط با ميکروکنترلرها و DSP با رابط SPI سازگار است. يک کلمه کنترلي شامل 16 بيت است که با MSB شروع مي شود.
بيت هاي داده در لبه افزايشي SCLK چفت مي شوند. يک لبه در حال افزايش در CS بعد از شانزدهمين لبه ساعت در حال افزايش، کلمه داده را به AIC متصل مي کند. کلمه کنترل به دو بخش تقسيم مي شود.
Description
The TLV320AIC23B has many programmable features. The control interface is used to program the registers of the device. The control interface complies with SPI (three-wire operation) and two-wire operation specifications.
The state of the MODE terminal selects the control interface type. The MODE pin must be hardwired to the required level.
In SPI mode, SDIN carries the serial data, SCLK is the serial clock and CS latches the data word into the TLV320AIC23B. The interface is compatible with microcontrollers and DSPs with an SPI interface. A control word consists of 16 bits, starting with the MSB.
The data bits are latched on the rising edge of SCLK. A rising edge on CS after the 16th rising clock edge latches the data word into the AIC . The control word is divided into two parts.
|
