تراشه مرجع ولتاژ

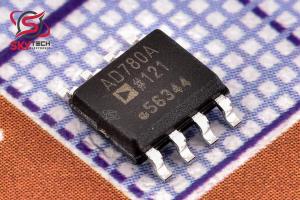

AD780ARZ
High Precision Reference voltage
کیفیت: ORIGINAL(distributor) پکیج: SOIC-8
قیمت تک فروشی 3,924,621 ریال
قیمت عمده 3,738,820 ریال (10 به بالا)
قیمت ویژه 3,664,500 ریال (100 به بالا)
قیمت فوق العاده3,627,339 ریال (1000 به بالا)
 قیمت تک فروشی 4.169 تتر با تخفیف
23.12221.5621.34
|
|
|
|
|
| نوع محصول |
Voltage reference chip |
|
| حداکثر دماي کاري |
125 سانتيگراد |
|
| حداقل دماي کاري |
-55 سانتيگراد |
|
|
|
| شرکت توليد کننده |
Analog Devices |
|
توضیحات
AD780 يک ولتاژ مرجع شکاف باند با دقت فوق العاده بالا است که خروجي 2.5 ولت يا 3.0 ولت را از ورودي هاي بين 4.0 ولت و 36 ولت فراهم مي کند.
خطاي اوليه کم و جابجايي دما همراه با نويز خروجي کم و توانايي هدايت هر مقدار ظرفيت، AD780 را به گزينه اي ايده آل براي بهبود عملکرد مبدل هاي آنالوگ به ديجيتال با وضوح بالا (ADC) و مبدل هاي ديجيتال به آنالوگ تبديل کرده است. DAC) و براي هر کاربرد مرجع دقيق همه منظوره.
طراحي منحصر به فرد فضاي پايين خروجي 3.0 ولت از ورودي 5.0 ولت 10 درصد را تسهيل مي کند و 20 درصد افزايش دامنه ديناميکي يک ADC را بيش از عملکرد با مراجع 2.5 ولتي موجود فراهم مي کند.
AD780 را مي توان براي منبع يا سينک تا 10 ميلي آمپر استفاده کرد و مي توان از آن در حالت سري يا شنت استفاده کرد، بنابراين اجازه مي دهد ولتاژ خروجي مثبت يا منفي بدون اجزاي خارجي وجود داشته باشد.
اين باعث مي شود که تقريباً براي هر برنامه مرجع با کارايي بالا مناسب باشد. برخلاف برخي از مراجع رقيب، AD780 هيچ منطقه اي با ناپايداري احتمالي ندارد. هنگامي که يک خازن باي پس 1 ?F در منبع تغذيه استفاده مي شود، قطعه در تمام شرايط بار پايدار است.
Description
The AD780 is an ultrahigh precision band gap reference voltage that provides a 2.5 V or 3.0 V output from inputs between 4.0 V and 36 V.
Low initial error and temperature drift combined with low output noise and the ability to drive any value of capacitance make the AD780 the ideal choice for enhancing the performance of high resolution analog-to-digital converters (ADCs) and digital-to-analog converters (DACs), and for any general-purpose precision reference application.
A unique low headroom design facilitates a 3.0 V output from a 5.0 V 10% input, providing a 20% boost to the dynamic range of an ADC over performance with existing 2.5 V references.
The AD780 can be used to source or sink up to 10 mA, and can be used in series or shunt mode, thus allowing positive or negative output voltages without external components.
This makes it suitable for virtually any high performance reference application. Unlike some competing references, the AD780 has no region of possible instability.
|
