توضیحات
H8/3003 يک ميکروکنترلر (MCU) است که عملکردهاي پشتيباني کننده سيستم را با يک هسته CPU H8/300H با معماري اصلي هيتاچي يکپارچه مي کند.
CPU H8/300H داراي معماري داخلي 32 بيتي با شانزده رجيستر عمومي 16 بيتي و يک مجموعه دستورالعمل مختصر و بهينه طراحي شده براي سرعت است. مي تواند يک فضاي آدرس خطي 16 مگابايتي را آدرس دهي کند.
مجموعه دستورالعمل آن در سطح شي کد با CPU H8/300 سازگار است و امکان انتقال آسان نرم افزار از سري H8/300 را فراهم مي کند.
عملکردهاي پشتيباني کننده سيستم روي تراشه شامل RAM، يک واحد تايمر يکپارچه 16 بيتي (ITU)، يک کنترل کننده الگوي زمان بندي قابل برنامه ريزي (TPC)، يک تايمر نگهبان (WDT)، يک رابط ارتباطي سريال (SCI)، يک مبدل A/D است. ، پورت هاي ورودي/خروجي، کنترل کننده دسترسي مستقيم به حافظه (DMAC)، کنترل کننده تازه سازي و ساير امکانات. چهار حالت عملکرد MCU انتخابي از عرض گذرگاه داده و اندازه فضاي آدرس را ارائه مي دهد.
Description

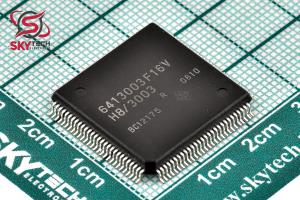

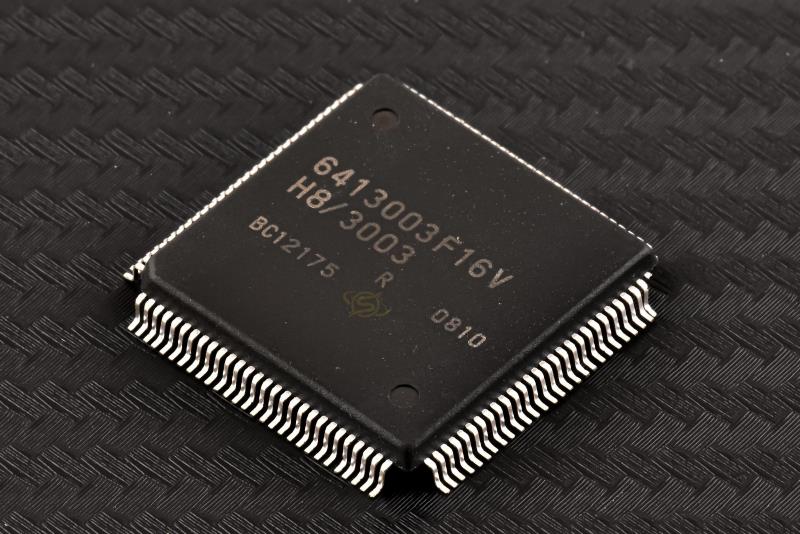

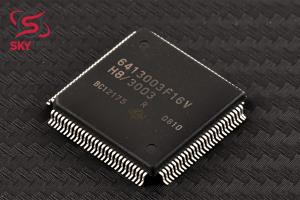

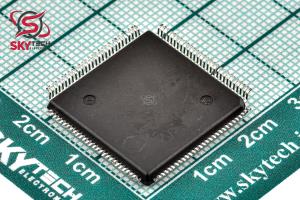

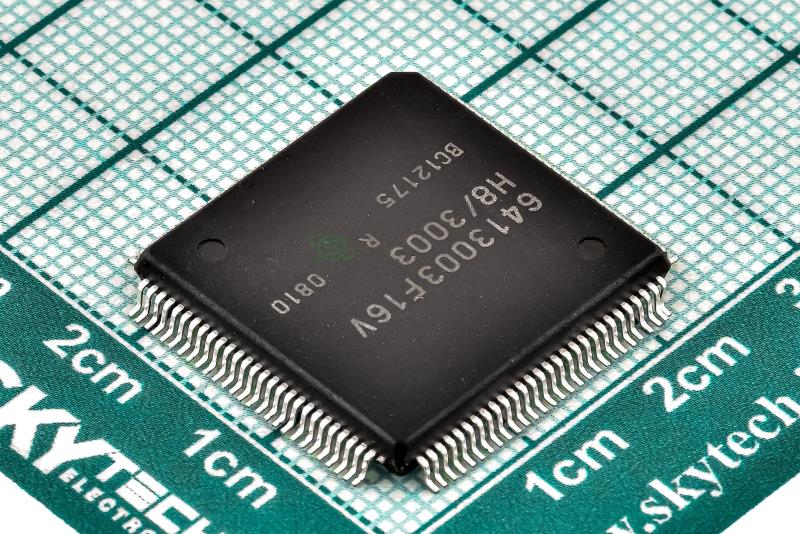

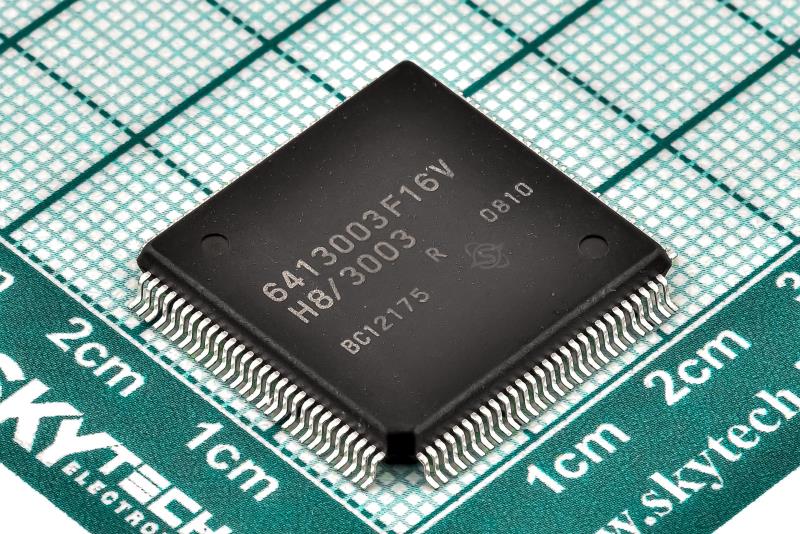

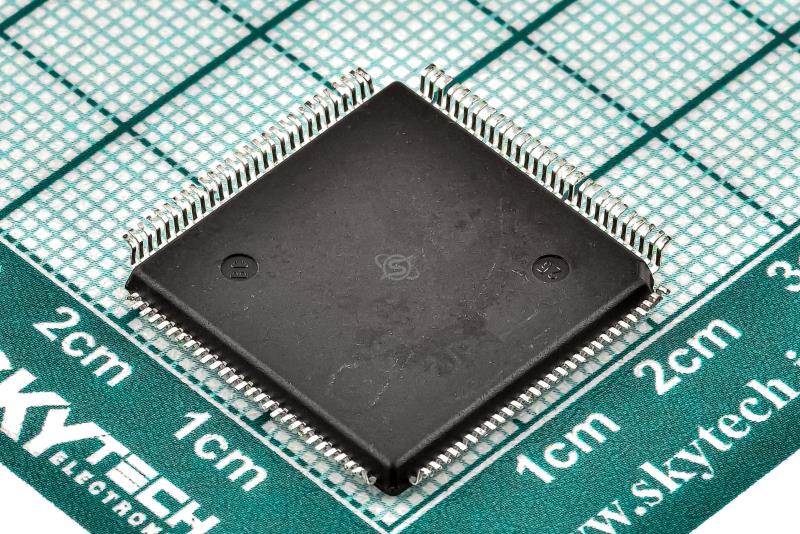

The H8/3003 is a microcontroller (MCU) that integrates system supporting functions together with an H8/300H CPU core having an original Hitachi architecture.
The H8/300H CPU has a 32-bit internal architecture with sixteen 16-bit general registers, and a concise, optimized instruction set designed for speed. It can address a 16-Mbyte linear address space.
Its instruction set is upward-compatible at the object-code level with the H8/300 CPU, enabling easy porting of software from the H8/300 Series.
The on-chip system supporting functions include RAM, a 16-bit integrated timer unit (ITU), a programmable timing pattern controller (TPC), a watchdog timer (WDT), a serial communication interface (SCI), an A/D converter, I/O ports, a direct memory access controller (DMAC), a refresh controller, and other facilities. Four MCU operating modes offer a choice of data bus width and address space size.
|
