آی سی رابط CAN

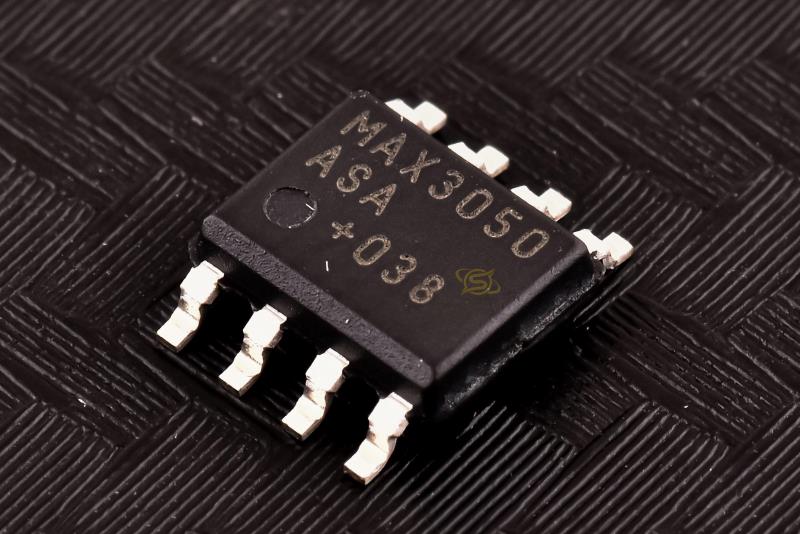

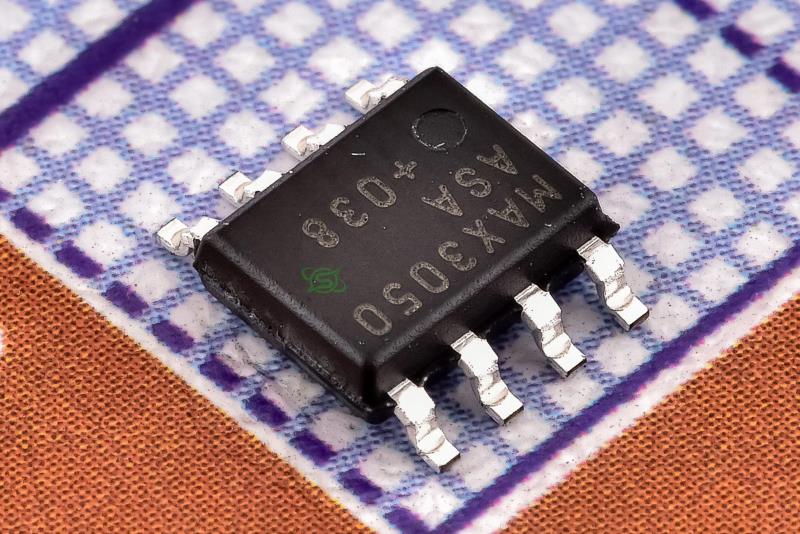

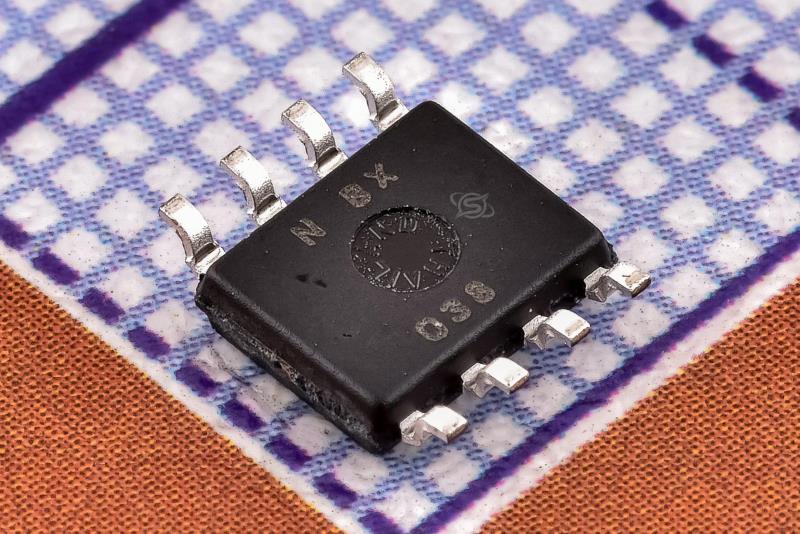

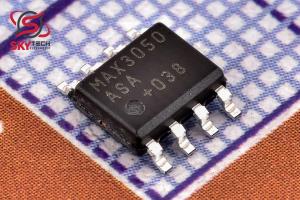

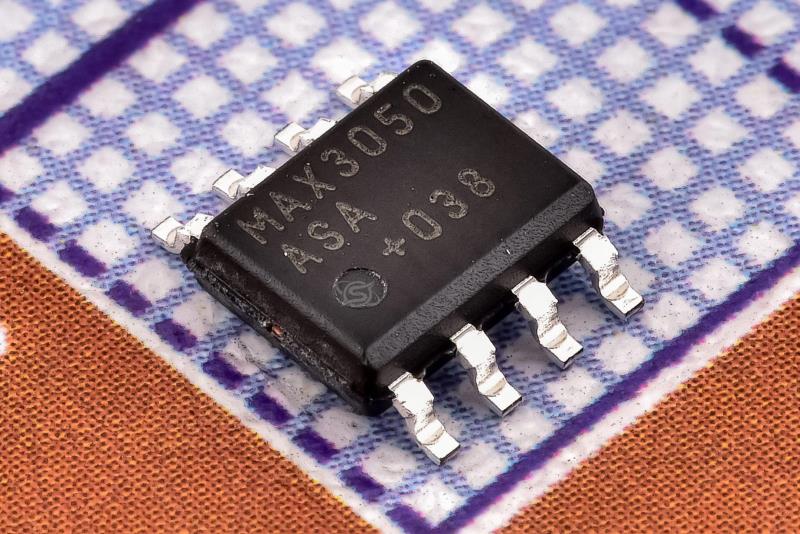

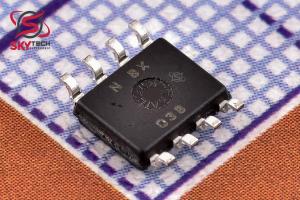

MAX3050ASA
CAN Interface IC +/-80V Fault-Protected, 2Mbps, Low Supply Current CAN Transceivers
کیفیت: ORIGINAL(distributor) پکیج: SOP-8
قیمت تک فروشی 1,585,514 ریال
قیمت عمده 1,511,585 ریال (10 به بالا)
قیمت ویژه 1,482,013 ریال (100 به بالا)
قیمت فوق العاده1,467,227 ریال (1000 به بالا)
 قیمت تک فروشی 2.25 تتر با تخفیف
12.3511.7611.5211.41
|
توضیحات
رابط MAX3050 و MAX3057 بين کنترل کننده پروتکل CAN و سيم هاي فيزيکي خطوط اتوبوس در يک شبکه منطقه کنترل (CAN). آنها عمدتاً براي سيستم‌هايي در نظر گرفته شده‌اند که به سرعت داده تا 2 مگابيت بر ثانيه نياز دارند و داراي حفاظت خطاي ± 80 ولت در برابر اتصالات کوتاه در اتوبوس‌هاي برق با ولتاژ بالا هستند. آنها قابليت انتقال ديفرانسيل را به باس و قابليت دريافت ديفرانسيل را به کنترل کننده CAN ارائه مي کنند. MAX3050 و MAX3057 داراي چهار حالت عملکرد هستند: سرعت بالا، کنترل شيب، آماده به کار و خاموش شدن. حالت پرسرعت سرعت داده تا 2 مگابيت در ثانيه را امکان پذير مي کند. در حالت کنترل شيب، سرعت داده 40 کيلوبيت بر ثانيه تا 500 کيلوبيت در ثانيه است، بنابراين اثرات EMI کاهش مي يابد و مي توان از کابل موازي يا پيچ خورده بدون محافظ استفاده کرد. در حالت آماده به کار، فرستنده ها خاموش مي شوند و گيرنده ها در حالت جريان کم قرار مي گيرند. در حالت خاموش کردن، فرستنده و گيرنده خاموش هستند. MAX3050 داراي عملکرد AutoShutdown™ است که وقتي باس يا کنترلر CAN به مدت 4 ميلي ثانيه يا بيشتر غيرفعال است، دستگاه را در حالت خاموش شدن 15 ميلي ثانيه قرار مي دهد. MAX3050 و MAX3057 در يک بسته 8 پين SO موجود هستند و براي عملکرد از -40 درجه سانتيگراد تا +125 درجه سانتيگراد مشخص شده اند.
Description
The MAX3050 and MAX3057 interface between the CAN protocol controller and the physical wires of the bus lines in a control area network (CAN). They are primarily intended for systems requiring data rates up to 2Mbps and feature ±80V fault protection against shorts in highvoltage power buses. They provide differential transmit capability to the bus and differential receive capability to the CAN controller. The MAX3050 and MAX3057 have four modes of operation: high speed, slope control, standby, and shutdown. Highspeed mode allows data rates up to 2Mbps. In slope-control mode, data rates are 40kbps to 500kbps, so the effects of EMI are reduced, and unshielded twisted or parallel cable can be used. In standby mode, the transmitters are shut off and the receivers are put into low-current mode. In shutdown mode, the transmitter and receiver are switched off. The MAX3050 has an AutoShutdown™ function that puts the device into a 15ms shutdown mode when the bus or CAN controller is inactive for 4ms or longer. The MAX3050 and MAX3057 are available in an 8-pin SO package and are specified for operation from -40°C to +125°C.
|
