توضیحات
سري NCP101X شامل يک کنترل‌کننده جريان-مد با فرکانس ثابت و يک ترانزيستور MOSFET با ولتاژ 700 ولت است که در بسته‌بندي‌هاي PDIP-7 يا SOT-223 عرضه مي‌شود. اين سري تمام نيازهاي لازم براي ساخت يک منبع تغذيه مقاوم و کم‌هزينه را در خود دارد، از جمله راه‌اندازي نرم، تغييرات جزئي در فرکانس (jittering)، حفاظت در برابر اتصال کوتاه، مد پرش سيکل، تعيين نقطه اوج جريان و منبع تغذيه داخلي ديناميک بدون نياز به سيم‌پيچ کمکي. برخلاف بسياري از راه‌حل‌هاي يکپارچه ديگر، NCP101X در حالت بار نامي بسيار کم‌صدا عمل مي‌کند و در يکي از فرکانس‌هاي 65، 100 يا 130 کيلوهرتز سوئيچ مي‌زند. زماني که جريان خروجي کاهش يابد، مدار به‌صورت خودکار وارد حالت صرفه‌جويي يا skip-cycle مي‌شود و راندمان بالا در بارهاي سبک حفظ مي‌شود. از آنجا که اين تغيير معمولاً در ¼ مقدار اوج جريان رخ مي‌دهد، هيچ نويز صوتي توليد نمي‌شود و توان آماده‌به‌کار نيز به حداقل مي‌رسد.
Description

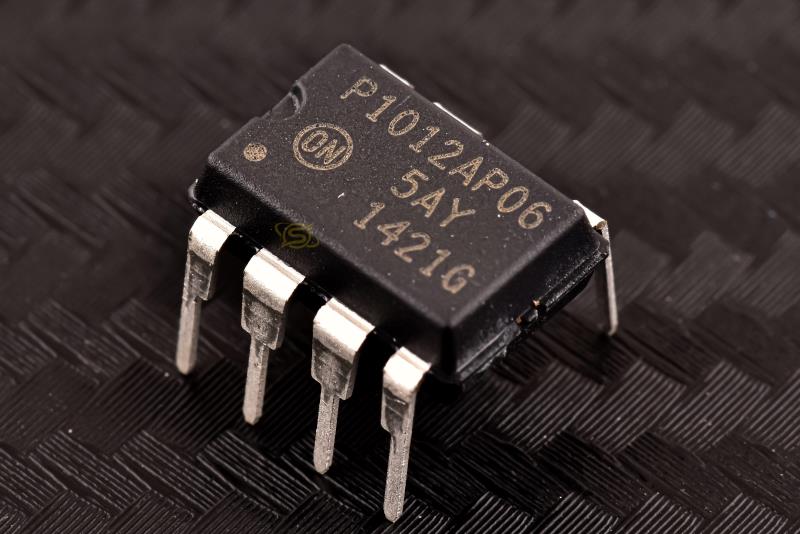

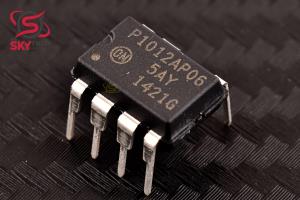

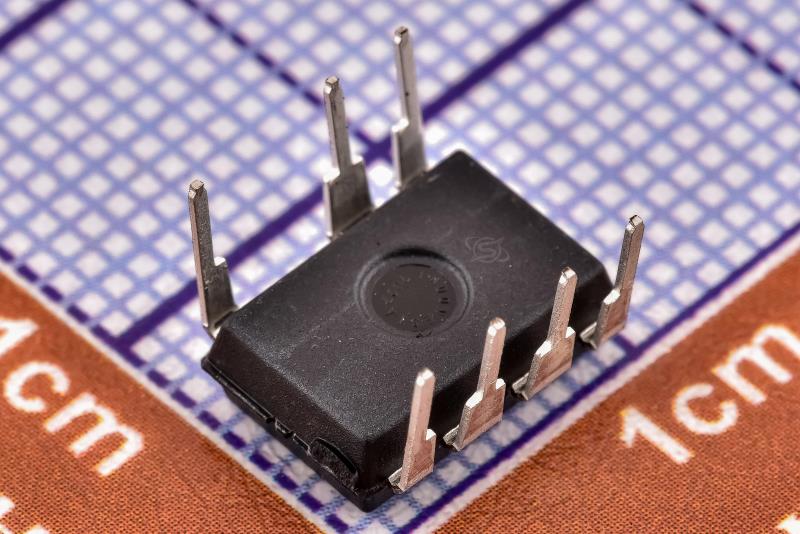

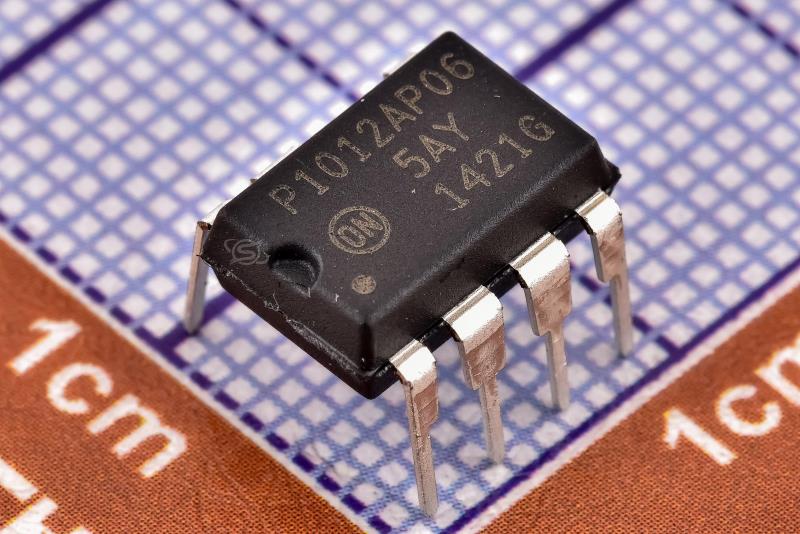

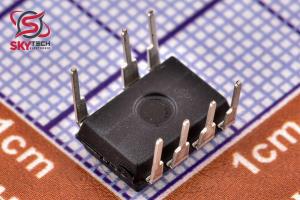

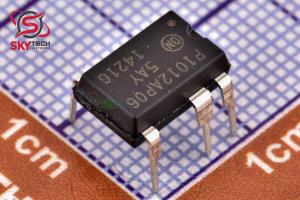

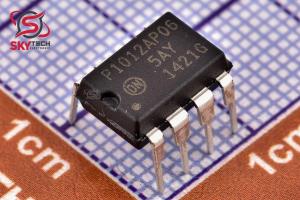

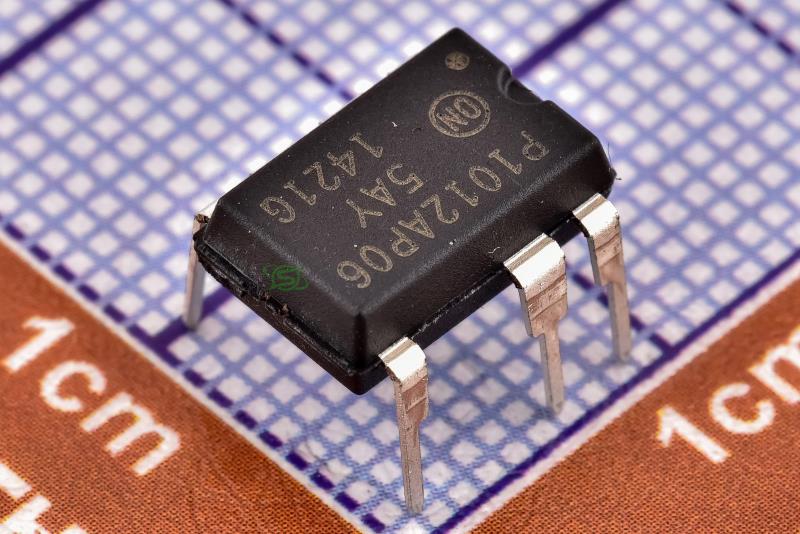

The NCP101X series integrates a fixed-frequency current-mode controller and a 700 V MOSFET in a compact PDIP-7 or SOT-223 package. It includes all essential features for building a robust, cost-effective power supply—such as soft-start, frequency jittering, short-circuit protection, skip-cycle mode, peak current limiting, and a Dynamic Self-Supply that eliminates the need for an auxiliary winding. Unlike many monolithic solutions, the NCP101X operates quietly under normal load conditions, switching at one of three preset frequencies (65, 100, or 130 kHz). When output demand decreases, it automatically enters skip-cycle mode, improving light-load efficiency. This transition typically occurs at ¼ of the peak current level, ensuring no acoustic noise and minimizing standby power consumption.
|
