تراشه تایمر

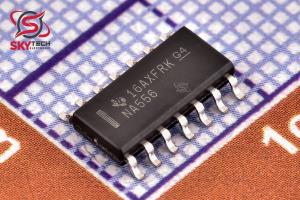

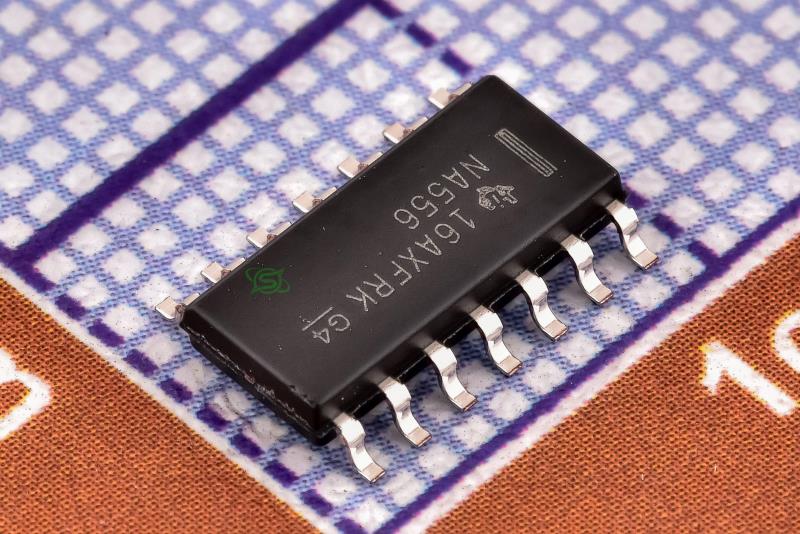

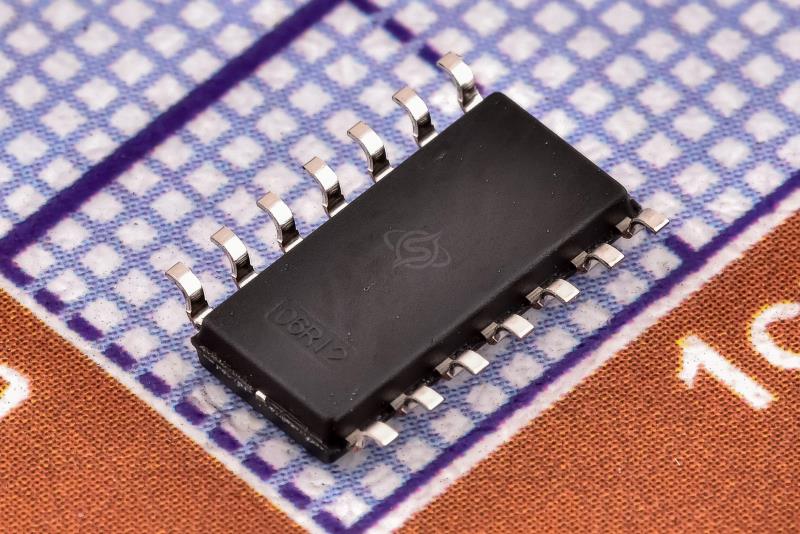

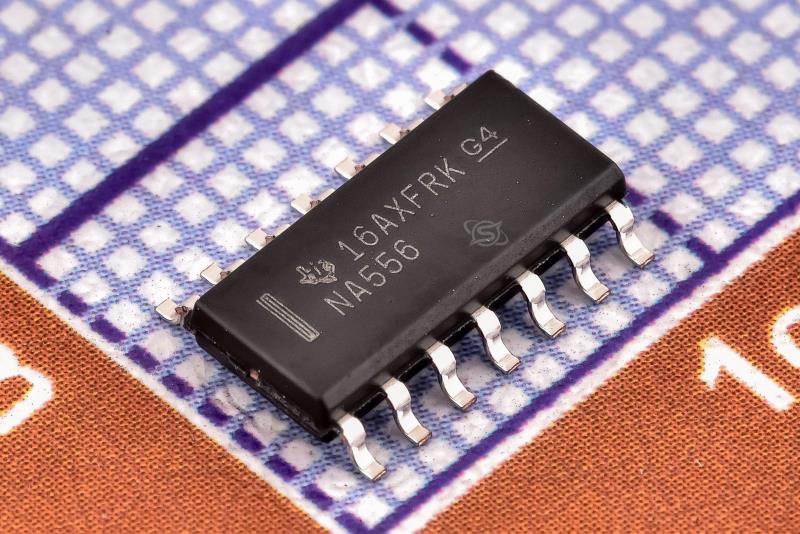

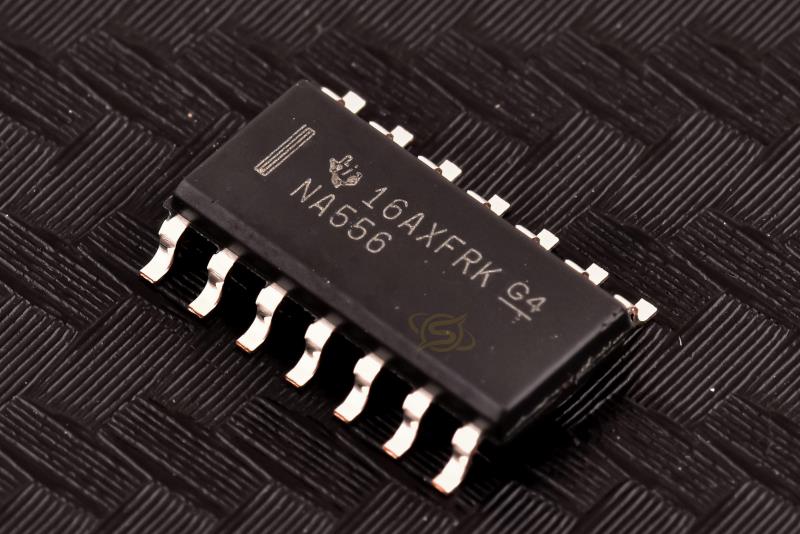

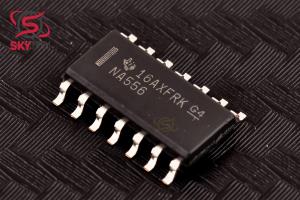

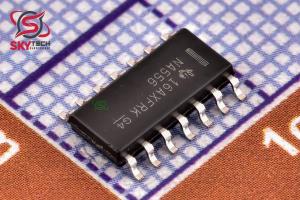

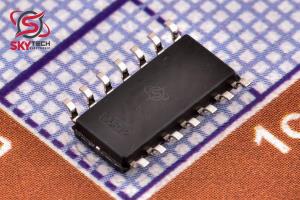

NA556D
Dual Precision Timers
کیفیت: ORIGINAL(distributor) پکیج: SOIC-14
قیمت تک فروشی 324,038 ریال
قیمت عمده 309,750 ریال (10 به بالا)
قیمت ویژه 304,035 ریال (100 به بالا)
قیمت فوق العاده301,178 ریال (1000 به بالا)
 قیمت تک فروشی 0.302 تتر با تخفیف
1.571.51.471.46
|
توضیحات
دستگاه‌هاي Nx556 و Sx556 دو مدار زمان‌بندي مستقل از نوع NA555، NE555، SA555 يا SE555 را در هر بسته ارائه مي‌کنند. اين مدارها در حالت پايدار يا يکنواخت با کنترل زمان بندي مقاومت خازن خارجي (RC) کار مي کنند.
زمان بندي اوليه ارائه شده توسط ثابت زماني RC به طور فعال با تعديل باياس ورودي کنترل-ولتاژ کنترل مي شود. هر تايمر داراي يک سطح تريگرمعادل تقريباً يک سوم ولتاژ تغذيه و يک سطح آستانه برابر با تقريباً دو سوم ولتاژ تغذيه است.
اين سطوح را مي توان با استفاده از پين ولتاژ کنترل (CONT) تغيير داد. هنگامي که ورودي تريگر (TRIG) کمتر از سطح تريگراست، فليپ فلاپ تنظيم مي شود و خروجي بالا مي رود. اگر TRIG بزرگتر از سطح تريگر و ورودي آستانه (THRES) بزرگتر از سطح آستانه باشد، فليپ فلاپ تنظيم مجدد مي شود و خروجي پايين است.
ورودي تنظيم مجدد (RESET) همه ورودي هاي ديگر را لغو مي کند و براي شروع يک چرخه زمان بندي جديد استفاده مي شود. اگر RESET کم باشد، فليپ فلاپ ريست شده و خروجي کم است. هر زمان که خروجي کم باشد، يک مسير امپدانس کم بين پايه تخليه (DISCH) و پايه زمين (GND) ايجاد مي شود. تمام ورودي هاي استفاده نشده را به يک سطح منطقي مناسب گره بزنيد تا از تحريک نادرست جلوگيري کنيد.
Description
The Nx556 and Sx556 devices provide two independent timing circuits of the NA555, NE555, SA555, or SE555 type in each package. These circuits operate in an astable or monostable mode with external resistor-capacitor (RC) timing control.
The basic timing provided by the RC time constant is controlled actively by modulating the bias of the control-voltage input. Each timer has a trigger level equal to approximately one-third of the supply voltage and a threshold level equal to approximately two-thirds of the supply voltage.
These levels can be altered by use of the control voltage pin (CONT). When the trigger input (TRIG) is less than the trigger level, the flip-flop is set and the output goes high. If TRIG is greater than the trigger level and the threshold input (THRES) is greater than the threshold level, the flip-flop is reset and the output is low.
The reset input (RESET) overrides all other inputs and is used to initiate a new timing cycle. If RESET is low, the flip-flop is reset and the output is low. Whenever the output is low, a lowimpedance path is provided between the discharge pin (DISCH) and the ground pin (GND). Tie all unused inputs to an appropriate logic level to prevent false triggering.
|
