حسگر اثر هال

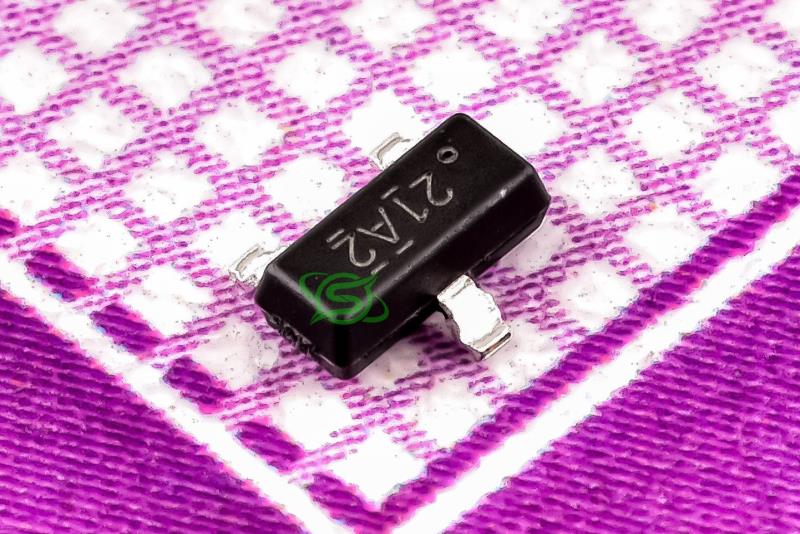

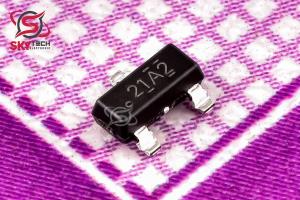

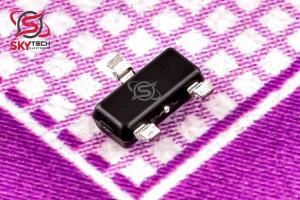

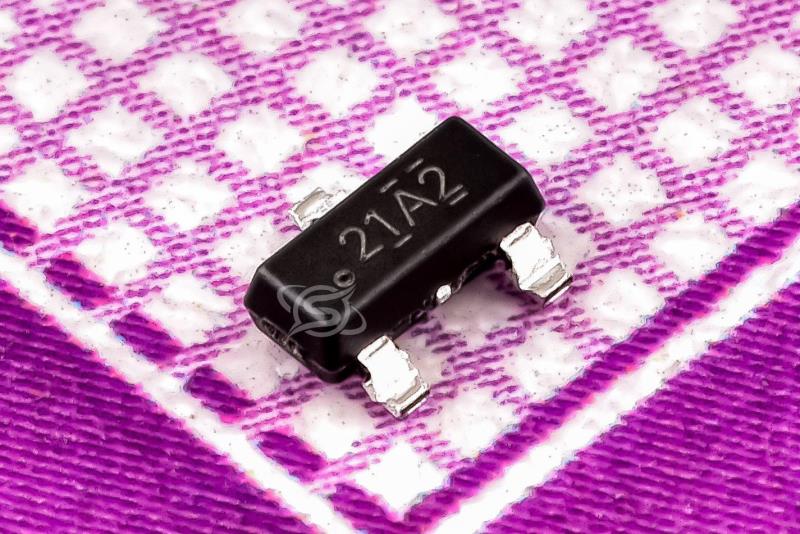

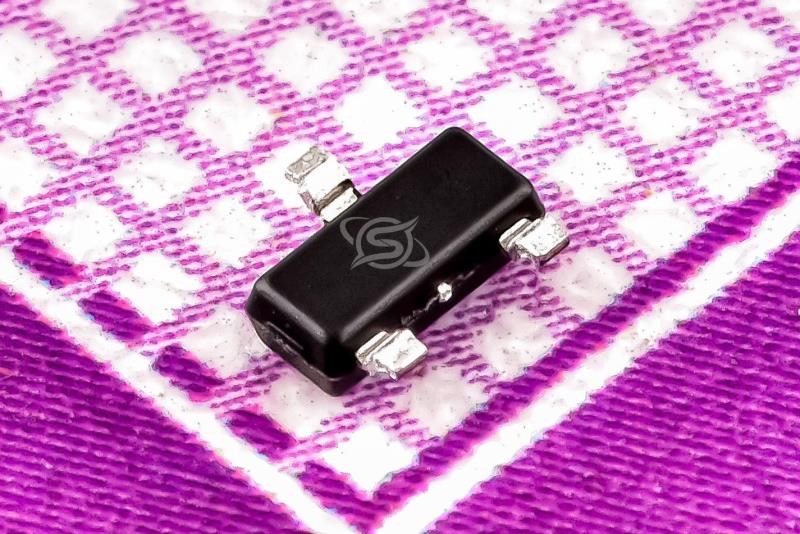

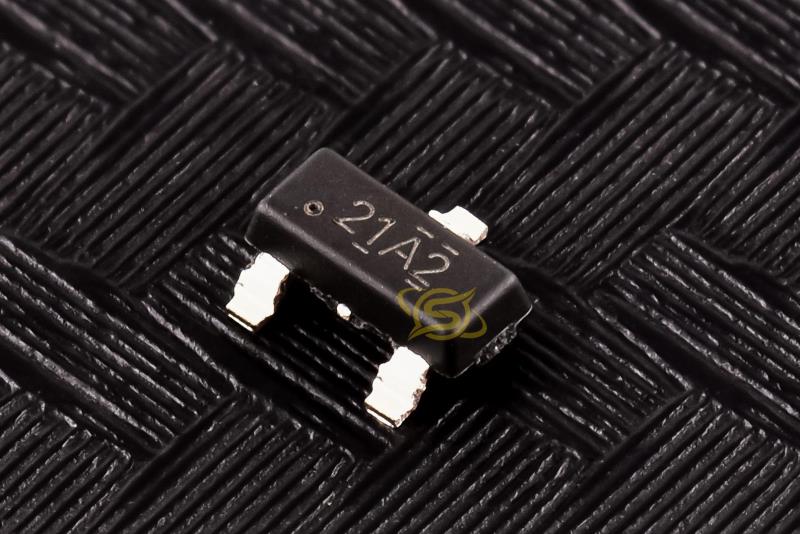

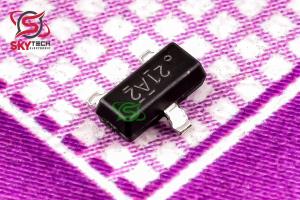

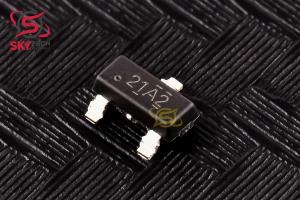

DRV5021A2QDBZR (21A2)
Low-Voltage, Unipolar, Digital-Switch Hall Effect Sensor
کیفیت: ORIGINAL(distributor) پکیج: SOT-23-3
قیمت تک فروشی 458,067 ریال
قیمت عمده 436,284 ریال (10 به بالا)
قیمت ویژه 427,571 ریال (100 به بالا)
قیمت فوق العاده423,215 ریال (1000 به بالا)
 قیمت تک فروشی 0.65 تتر با تخفیف
3.643.463.43.36
|
توضیحات
دستگاه DRV5021 يک سنسور اثر هال با سوئيچ ديجيتال ولتاژ پايين براي کاربردهاي با سرعت بالا است. اين دستگاه که از منبع تغذيه 2.5 ولت تا 5.5 ولت کار مي کند، چگالي شار مغناطيسي را حس مي کند و يک خروجي ديجيتال بر اساس آستانه هاي مغناطيسي از پيش تعريف شده مي دهد.
اين دستگاه ميدان هاي مغناطيسي عمود بر روي بسته را حس مي کند. هنگامي که چگالي شار مغناطيسي اعمال شده از آستانه نقطه عملکرد مغناطيسي (BOP) فراتر رود، خروجي تخليه باز دستگاه ولتاژ پاييني ايجاد مي کند. هنگامي که چگالي شار به کمتر از آستانه نقطه آزاد مغناطيسي (BRP) کاهش مي يابد، خروجي به امپدانس بالا مي رود.
هيسترزيس حاصل از جداسازي BOP و BRP به جلوگيري از خطاهاي خروجي ناشي از نويز ورودي کمک مي کند. اين پيکربندي طراحي سيستم را در برابر تداخل نويز قوي تر مي کند. اين دستگاه به طور مداوم در محدوده وسيع دماي محيط از -40 درجه سانتيگراد تا +125 درجه سانتيگراد کار مي کند.
Description
The DRV5021 device is a low-voltage, digital-switch, Hall effect sensor for high-speed applications. Operating from a 2.5-V to 5.5-V power supply, the device senses magnetic flux density, and gives a digital output based on predefined magnetic thresholds.
This device senses magnetic fields perpendicular to the face of the package. When the applied magnetic flux density exceeds the magnetic operate point (BOP) threshold, the open-drain output of the device drives a low voltage. When the flux density decreases to less than the magnetic release point (BRP) threshold, the output goes to high impedance.
The hysteresis resulting from the separation of BOP and BRP helps prevent output errors caused by input noise. This configuration makes system designs more robust against noise interference. The device operates consistently across a wide ambient temperature range of –40°C to +125°C.
|
