میکروکنترلر

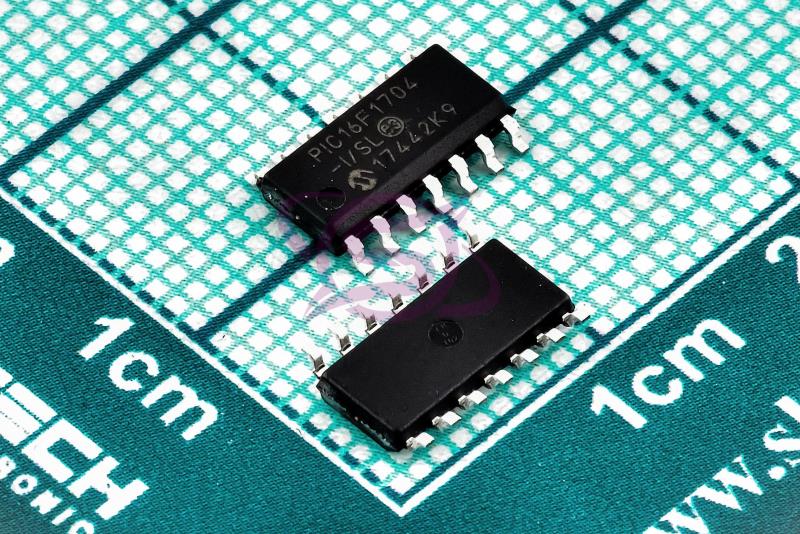

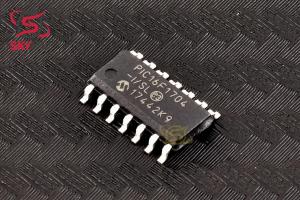

PIC16F1704-I/SL
Up to 14 Kbytes Linear Program Memory Addressing
کیفیت: ORIGINAL(distributor) پکیج: SOP-14
قیمت تک فروشی 703,060 ریال
قیمت عمده 649,940 ریال (10 به بالا)
قیمت ویژه 637,191 ریال (100 به بالا)
قیمت فوق العاده630,817 ریال (1000 به بالا)
![SKYTECH](bootstrap/img/Icon/tether.png) قیمت تک فروشی 1.099 تتر با تخفیف
6.565.885.82
|
|
|
|
مقدار حافظه (FLASH) |
7 کيلو بايت |
|
تعداد مبدل هاي آنالوگ به ديجيتال |
8 |
|
رزولوشن مبدل ديجيتال به آنالوگ |
10 |
|
حداقل ولتاژ تغذيه تکي |
2.3 ولت |
|
حداکثر ولتاژ تغذيه تکي |
5.5 ولت |
|
حداقل دماي کاري |
125 سانتيگراد |
|
حداکثر دماي کاري |
-40 سانتيگراد |
|
|
حداکثر تعداد پين هاي I/O |
17 |
|
توضیحات
در اين سري 155 نوع ميکروکنترلر موجود است که نهايت سرعت اسيلاتور در آنها 48مگاهرتز مي باشد .
ميکروکنترلر PIC16f1704 از خانواده PIC يک ميکروکنترلر 8 بيتي با 17 پايه I/O است که قابليت ارتباط از طريق پروتکل هاي I2C ، SPI و USART را فراهم مي کند و سه تايمر( Timer0 ،Timer 1، Timer 2) است.اين ميکروکنترلر از کلاک خارجي تا 20 مگا هرتز پشتيباني مي کند و در دو نوع پکيج DIP و SMD موجود است.
ميکروکنترلر PIC16f1704 در پاور برد هاي انواع ماينر استفاده شده است.
Description
High-Performance RISC CPU
• C Compiler Optimized Architecture
• Only 49 Instructions
• Up to 14 Kbytes Linear Program Memory
Addressing
• Operating Speed:
- DC – 32 MHz
- DC – 125 ns instruction cycle
• Interrupt Capability with Automatic Context
Saving
• 16-Level Deep Hardware Stack with Optional
Overflow/Underflow Reset
• Direct, Indirect and Relative Addressing modes:
- Two full 16-bit File Select Registers (FSRs)
- FSRs can read program and data memory
• High-Endurance Flash Data Memory (HEF)
- 128 bytes of nonvolatile data storage
- 100k erase/write cycles
Flexible Oscillator Structure
• 16 MHz Internal Oscillator Block:
- Accurate to ±1%, typical
- Software selectable frequency range from
16 MHz to 250 kHz
- PLL multiplier to 32 MHz
• 31 kHz Low-Power Internal Oscillator
• External Oscillator Block with:
- Three crystal/resonator modes up to 20 MHz
- Three external clock modes up to 20 MHz
• Fail-Safe Clock Monitor:
- Allows for safe shutdown if peripheral clock
stops
• Two-Speed Oscillator Start-up
• Oscillator Start-up Timer (OST)
|
