کنترل کننده PWM

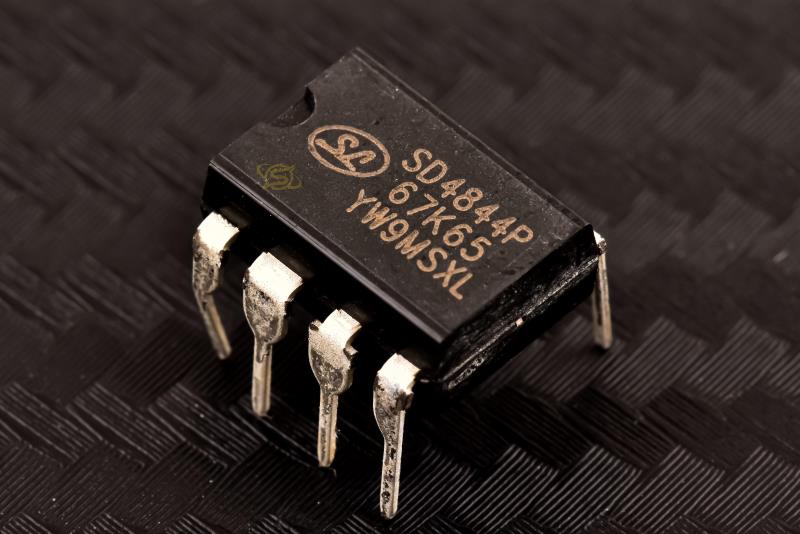

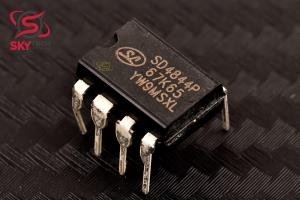

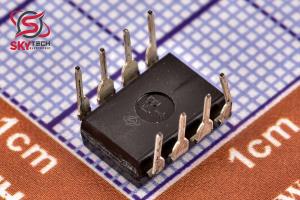

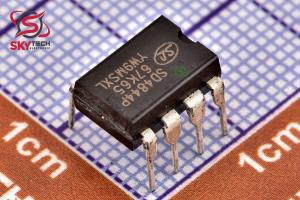

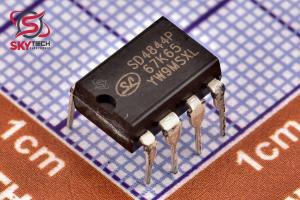

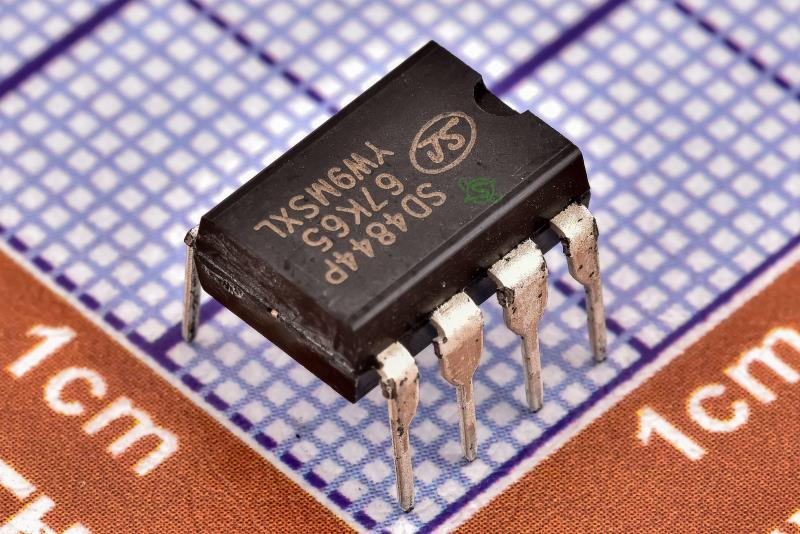

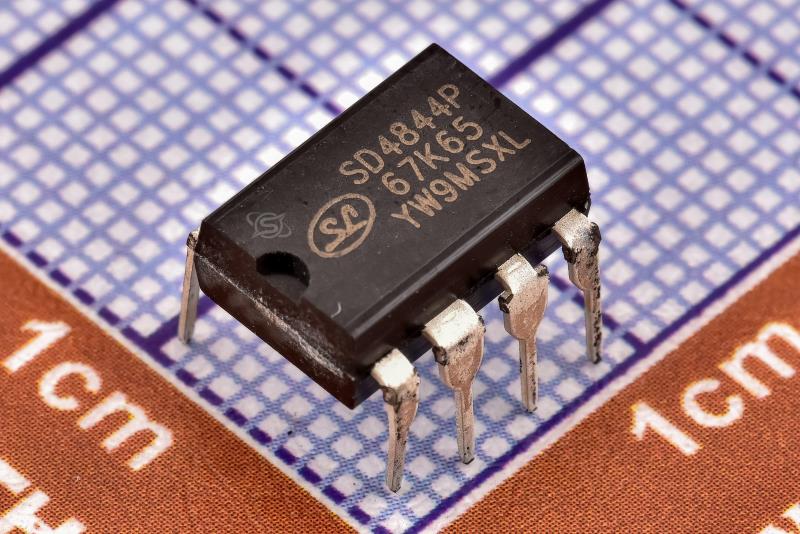

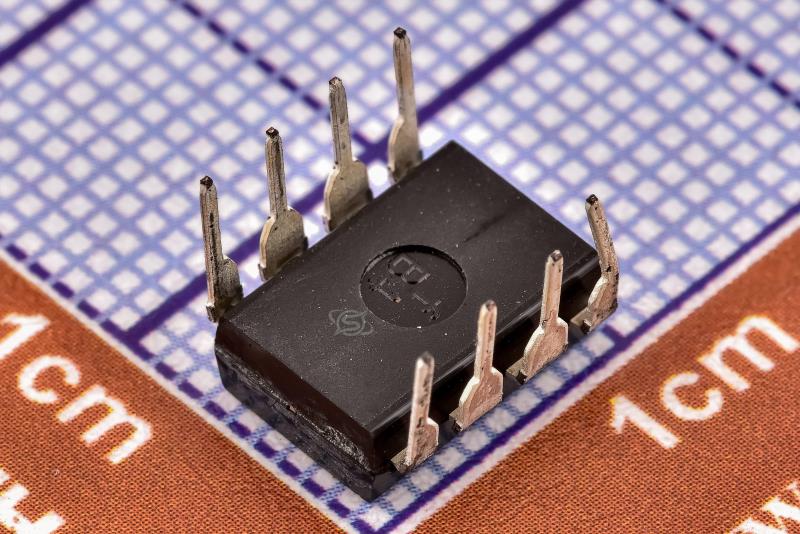

SD4844P67K65

CURRENT MODE PWM CONTROLLER WITH BUILT-IN HIGH VOLTAGE MOSFET

کیفیت: ORIGINAL(distributor)       پکیج: DIP-8-300-2.54

قیمت تک فروشی  610,800  ریال

قیمت عمده  583,500  ریال (10 به بالا)

قیمت ویژه  572,580  ریال (100 به بالا)

قیمت فوق العاده567,120  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.655  تتر با تخفیف

3.1532.942.91


تعداد موجودی در انبار : موجودی تمام شده است

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال DIP
پکيج DIP-8-300-2.54
حداکثر دماي کاري +160     سانتيگراد
حداقل دماي کاري -55     سانتيگراد
ولتاژ ورودي 4     ولت
توان 1.5     وات



توضیحات

سري SD484x يک کنترل‌کننده PWM با مد جريان است که براي منابع تغذيه با توان آماده‌به‌کار پايين و جريان راه‌اندازي کم طراحي شده است. اين آي‌سي در حالت استندباي به مد انفجاري (burst mode) مي‌رود تا تلفات توان کاهش يابد. فرکانس سوئيچينگ آن 67 کيلوهرتز با تغييرات ±2.5 کيلوهرتز براي کاهش EMI است. مدار راه‌انداز نرم داخلي با زمان 15 ميلي‌ثانيه از اشباع ترانسفورماتور در لحظه روشن شدن جلوگيري مي‌کند. همچنين شامل حفاظت‌هاي اضافه جريان، اضافه ولتاژ، دماي بالا و قفل افت ولتاژ است و در صورت فعال شدن اين حفاظت‌ها، مدار به صورت خودکار ريست مي‌شود.



Description

The SD4840/4841/4842/4843/4844 is a current-mode PWM controller designed for power supplies requiring low standby power and low startup current. In standby mode, it enters burst operation to minimize power loss. It operates at a 67kHz switching frequency with ±2.5kHz jitter for low EMI. A built-in 15ms soft start circuit helps reduce transformer stress at power-on, preventing saturation. It integrates multiple protections, including overcurrent, overvoltage, undervoltage lockout, temperature protection, and leading-edge blanking. The device features automatic restart after a protection event and includes a built-in high-voltage MOSFET.
