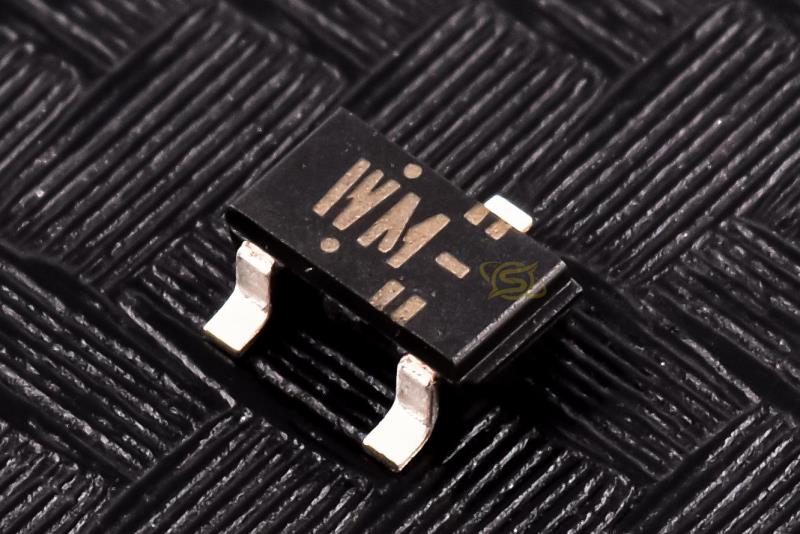

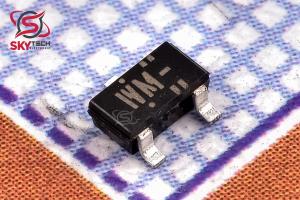

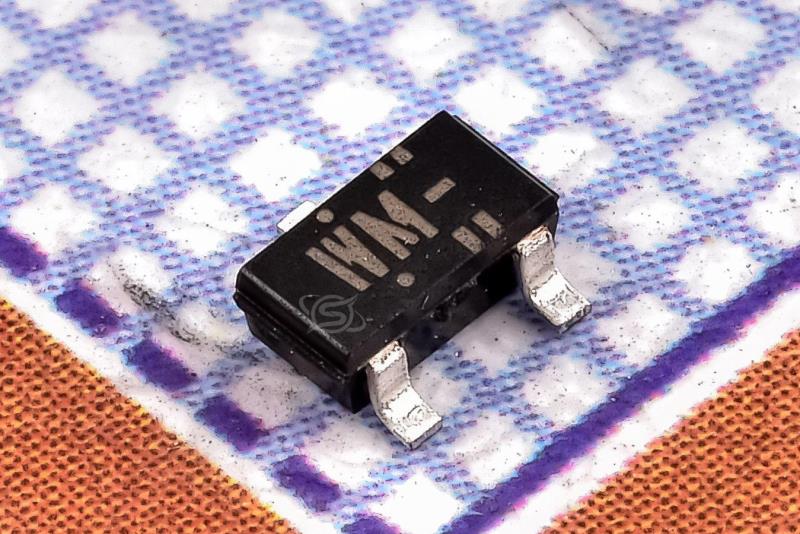

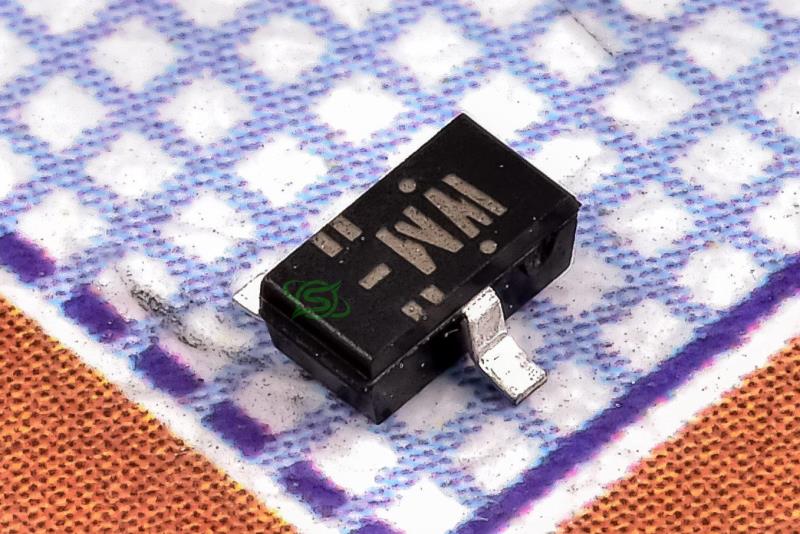

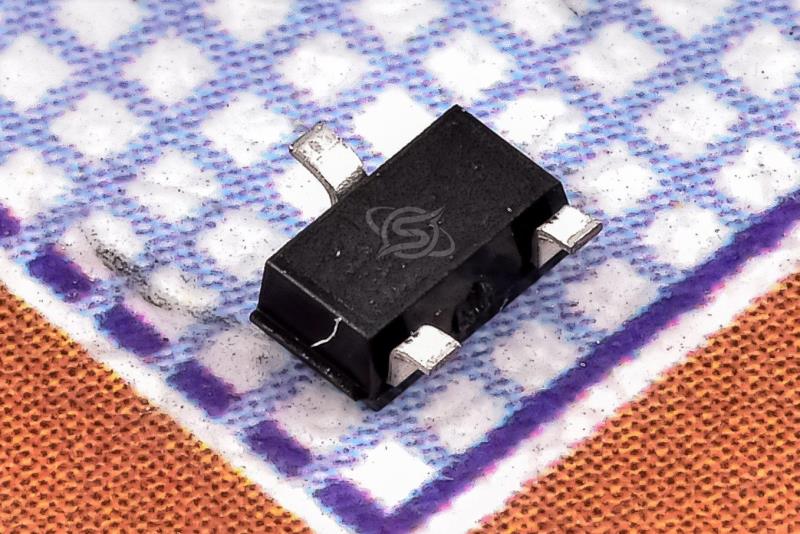

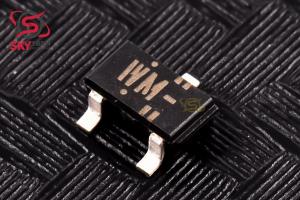

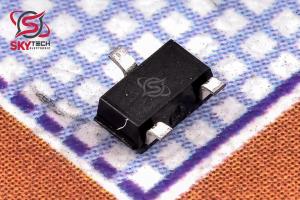

ترانزیستور NPN

2SD2655WM-TL-E (WM)

Silicon NPN Epitaxial Planer for Low Frequency Power Amplifier

کیفیت: ORIGINAL(distributor)       پکیج: SC-59A

قیمت تک فروشی  201,689  ریال

قیمت عمده  192,680  ریال (10 به بالا)

قیمت ویژه  189,076  ریال (100 به بالا)

قیمت فوق العاده187,275  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.216  تتر با تخفیف

1.040.990.970.96


تعداد موجودی در انبار : 20 عدد

تعدادی از این کالا توسط مشتری رزرو شده است

در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال SMD
پکيج SC-59A
نوع ترانزيستور NPN
حداکثر Ic 1     آمپر
ولتاژ VCEO 50     ولت
ولتاژVCBO 60     ولت
ولتاژ VEBO 6     ولت
توان 0.8     وات
حداکثر دماي کاري +150     سانتيگراد
حداقل دماي کاري -55     سانتيگراد



توضیحات

ترانزيستور 2SD2655 يک ترانزيستور سيليکوني NPN از نوع اپي‌تاکسيال پلانر است که براي کاربردهاي تقويت‌کننده توان در فرکانس‌هاي پايين طراحي شده است. اين قطعه در بسته‌بندي کوچک MPAK (نوع SC–59A) عرضه مي‌شود و قادر به عبور جريان کلکتور تا 1 آمپر مي‌باشد. ولتاژ اشباع کلکتور به اميتر آن در جريان 0.5 آمپر حداکثر 0.3 ولت است که نشان‌دهنده راندمان بالا و تلفات کم آن مي‌باشد. توان تلفاتي اين ترانزيستور تا 800 ميلي‌وات مي‌رسد، به‌ويژه زماني که روي برد سراميکي آلومينا (با ابعاد 25 در 60 در 0.7 ميلي‌متر) نصب شود. اين ترانزيستور به‌صورت مکمل با 2SB1691 (از نوع PNP) قابل استفاده است و براي طراحي‌هاي تقويت‌کننده push-pull مناسب مي‌باشد.



Description

The 2SD2655 is a silicon NPN epitaxial planar transistor designed for low-frequency power amplification applications. It comes in a compact MPAK (SC–59A) package and supports collector currents up to 1 A. The collector-emitter saturation voltage is low, with a maximum of 0.3 V at 0.5 A, indicating high efficiency and low loss. It can dissipate up to 800 mW of power, especially when mounted on an alumina ceramic board (25 × 60 × 0.7 mm). This transistor pairs complementarily with the 2SB1691 (PNP type), making it suitable for push-pull amplifier configurations.
