توضیحات

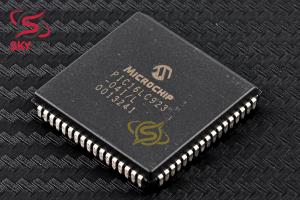

PIC16C9XX خانواده اي از ميکروکنترلرهاي CMOS کم هزينه، با کارايي بالا، کاملاً ثابت و 8 بيتي با ماژول LCD Driver يکپارچه، در خانواده ميان رده PIC16CXXX است.
همه ميکروکنترلرهاي PICmicro™ از معماري پيشرفته RISC استفاده مي کنند. خانواده ميکروکنترلرهاي PIC16CXXX داراي ويژگي‌هاي اصلي، پشته عميق هشت سطحي، و چندين منبع وقفه داخلي و خارجي هستند. دستورالعمل‌ها و گذرگاه‌هاي داده جداگانه معماري هاروارد امکان يک کلمه دستورالعمل گسترده 14 بيتي با داده‌هاي 8 بيتي جداگانه را فراهم مي‌کند. خط لوله دستورالعمل دو مرحله اي اجازه مي دهد تا همه دستورالعمل ها در يک چرخه اجرا شوند، به جز شاخه هاي برنامه (که به دو چرخه نياز دارند). در مجموع 35 دستورالعمل (مجموعه دستورالعمل کاهش يافته) موجود است. علاوه بر اين، يک مجموعه ثبت بزرگ برخي از نوآوري هاي معماري مورد استفاده براي دستيابي به عملکرد بسيار بالا را ارائه مي دهد.
ميکروکنترلرهاي PIC16CXXX معمولاً به فشرده سازي کد 2:1 و بهبود سرعت 4:1 نسبت به ساير ميکروکنترلرهاي 8 بيتي در کلاس خود دست مي يابند.
دستگاه هاي PIC16C923 داراي 176 بايت رم و 25 پين ورودي/خروجي هستند. علاوه بر اين چندين ويژگي جانبي در دسترس است از جمله: سه تايمر/ شمارنده، يک ماژول ضبط/مقايسه/PWM، يک پورت سريال و يک ماژول LCD. پورت سريال همزمان را مي توان به عنوان يک رابط سريالي 3 سيمه (SPI) پيکربندي کرد. ماژول LCD داراي حالت مالتي پلکس قابل برنامه ريزي (استاتيک، 1/2، 1/3 و 1/4) و باياس درايو (استاتيک و 1/3) است. قابليت Drive تا 32 سگمنت و تا 4 قسمت مشترک را دارد. همچنين مي تواند پنل LCD را در حالت SLEEP هدايت کند.
دستگاه هاي PIC16C924 داراي 176 بايت رم و 25 پين ورودي/خروجي هستند. علاوه بر اين چندين ويژگي جانبي در دسترس است از جمله: سه تايمر/ شمارنده، يک ماژول ضبط/مقايسه/PWM، يک پورت سريال و يک ماژول LCD. پورت سريال همزمان را مي توان به عنوان يک رابط سريالي 3 سيمي (SPI) يا پيکربندي کرد. باس دو سيم مدار مجتمع (I 2C). ماژول LCD داراي حالت مالتي پلکس قابل برنامه ريزي (استاتيک، 1/2، 1/3 و 1/4) و باياس درايو (استاتيک و 1/3) است. قابليت رانندگي تا 32 سگمنت و تا 4 قسمت مشترک را دارد. همچنين مي تواند پنل LCD را در حالت SLEEP هدايت کند. PIC16C924 همچنين داراي A/D پرسرعت 8 بيتي 5 کاناله است. رزولوشن 8 بيتي براي برنامه هايي که نياز به رابط آنالوگ کم هزينه دارند، به طور ايده آل مناسب است، به عنوان مثال. کنترل ترموستات، سنجش فشار و متر.
Description
The PIC16C9XX is a family of low-cost, high-performance, CMOS, fully-static, 8-bit microcontrollers with an integrated LCD Driver module, in the PIC16CXXX mid-range family.
All PICmicro™ microcontrollers employ an advanced RISC architecture. The PIC16CXXX microcontroller family has enhanced core features, eight-level deep stack, and multiple internal and external interrupt sources.The separate instruction and data buses of the Harvard architecture allow a 14-bit wide instruction word with the separate 8-bit wide data. The two stage instruction pipeline allows all instructions to execute in a single cycle, except for program branches (which require two cycles). A total of 35 instructions (reduced instruction set) are available. Additionally, a large register set gives some of the architectural innovations used to achieve a very high performance.
PIC16CXXX microcontrollers typically achieve a 2:1 code compression and a 4:1 speed improvement over other 8-bit microcontrollers in their class.
The PIC16C923 devices have 176 bytes of RAM and 25 I/O pins. In addition several peripheral features are available including: three timer/counters, one Capture/Compare/PWM module, one serial port and one LCD module.The Synchronous Serial Port can be configured as either a 3-wire Serial Peripheral Interface (SPI) or the two-wire Inter-Integrated Circuit (I 2C) bus. The LCD module features programmable multiplex mode (static, 1/2, 1/3 and 1/4) and drive bias (static and 1/3). It is capable of driving up to 32 segments and up to 4 commons. It can also drive the LCD panel while in SLEEP mode.
The PIC16C924 devices have 176 bytes of RAM and 25 I/O pins. In addition several peripheral features are available including: three timer/counters, one Capture/Compare/PWM module, one serial port and one LCD module.The Synchronous Serial Port can be configured as either a 3-wire Serial Peripheral Interface (SPI) or the two-wire Inter-Integrated Circuit (I 2C) bus. The LCD module features programmable multiplex mode (static, 1/2, 1/3 and 1/4) and drive bias (static and 1/3). It is capable of driving up to 32 segments and up to 4 commons. It can also drive the LCD panel while in SLEEP mode. The PIC16C924 also has an 5-channel high-speed 8-bit A/D. The 8-bit resolution is ideally suited for applications requiring low-cost analog interface, e.g. thermostat control, pressure sensing, and meters.
|
