مدار مجتمع ATX-2005 يک کنترل کننده مدولاسيون عرض پالس (PWM) است که مي تواند در سمت ثانويه منبع تغذيه استفاده شود و آماده ارائه ولتاژ کل و کنترل سوئيچينگ بار است.
ATX-2005 داراي تمام عملکردهاي داخلي براي محافظت و کنترل، تشخيص ولتاژ/اضافه ولتاژ، مانيتور وضعيت ولتاژ خروجي (PG)، کنترل از راه دور خارجي (REM) و غيره است. ATX-2005 قادر است رفتار منبع تغذيه را به منظور کاهش استفاده از دستگاه هاي خارجي براي دريافت کنترل مورد نياز تنظيم کند.
ماژول هاي کم ولتاژ (UVP) و اضافه ولتاژ (OVP) به سطوح ولتاژ 3.3 ولت، 5 ولت و 12 ولت کمک مي کنند. تابع PP براي نظارت بر توان و ولتاژهاي منفي تنظيم شده است، و يک ماژول تنظيم کننده شنت داخلي (رگولاتور شنت 431) براي کنترل صحيح سطح PWM ساخته شده است، و ولتاژ خروجي پايدار را از طريق گروهي از تقويت کننده ها که نظارت مي کنند، ايجاد مي کند. الگوي بازخورد علاوه بر اين، فيلتر ضد نويز از نقص عملکرد ناشي از تداخل بيروني جلوگيري مي کند.

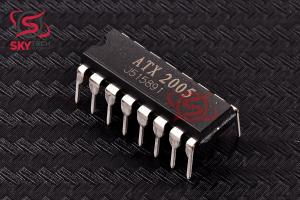

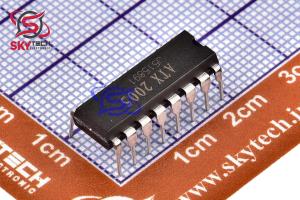

The integrated circuit ATX-2005 is a pulse width modulation (PWM) controller, which can be used in the power supplies secondary side, ready to provide the total voltage and load switching control.
ATX-2005 has all inside functions for protection and control, undervoltage/overvoltage detection, output voltage status monitor (PG), external remote control (REM)... and more. The ATX-2005 is able to set the power supply s behavior in order to reduce the external devices usage to get required control.
The undervoltage (UVP) and overvoltage (OVP) modules assist the 3.3V, 5V, and 12V voltage levels. The PP function is set to monitor power and negative voltages, and a built-in shunt regulator module (the 431 shunt regulator) is built to make the PWM s correct level control, providing a stable output voltage through a group of amplifiers that monitor the feedback pattern. Besides, the antinoise filter prevents malfunction caused by outer interference.
