توضیحات
ADXL335 يک سنسور شتاب سنج 3 محور کوچک، با توان مصرفي پايين و داراي خروجي ولتاژ با حالت دهي سيگنال است.
اين سنسور ميتواند شتابهاي استاتيک گرانش مانند کاربردهاي زاويه سنجي را اندازه گيري کند. همچنين شتابهاي ديناميک مانند شتابهاي حرکتي، شوکهاي مکانيکي و لرزش در اين سنسور قابل اندازه گيري است. کاربر با استفاده از خازنهاي CX، CY و CZ ميتواند پهناي باند شتاب سنج را متناسب با نياز در هر سه محور تنظيم نمايد. پايه هاي XOUT، YOUT و ZOUT خروجيهاي ولتاژ براي سه محور x و y و z هستند.
**مشخصات:
*خروجي آنالوگ
*اندازه گيري در بازه +-3.6g
*حساسيت 300 ميلي ولت به ازاي هر g
*کاملا حفاظت شده در مقابل حرارت و رطوبت
*پهناي باند 0.5 هرتز تا 550 هرتز براي محور z
*پهناي باند 0.5 هرتز تا 1600 هرتز براي محورهاي x و y
*شتاب سنج سه محور با سه خروجي مجزا براي سه محور x و y و z
**کاربردها:
*رباتيک و ربات هاي پرنده
*دستگاه هاي جهت ياب
*ريموت کنترلرهاي سه بعدي
*کنسول هاي بازي
*کاربردهاي آزمايشگاهي
Description
The ADXL335 is a small, thin, low power, complete 3-axis accelerometer with signal conditioned voltage outputs. The product
measures acceleration with a minimum full-scale range of ±3 g.
It can measure the static acceleration of gravity in tilt-sensing
applications, as well as dynamic acceleration resulting from
motion, shock, or vibration.
The user selects the bandwidth of the accelerometer using the
CX, CY, and CZ capacitors at the XOUT, YOUT, and ZOUT pins.
Bandwidths can be selected to suit the application, with a
range of 0.5 Hz to 1600 Hz for the X and Y axes, and a range
of 0.5 Hz to 550 Hz for the Z axis.

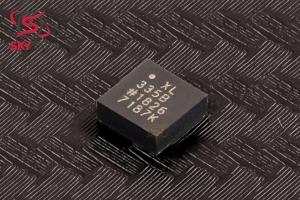

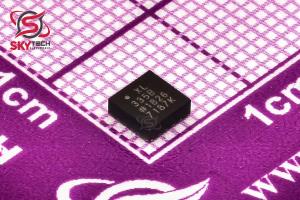

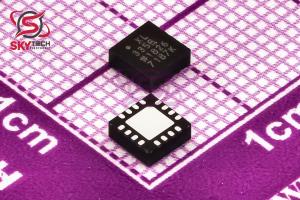

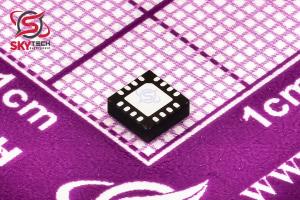

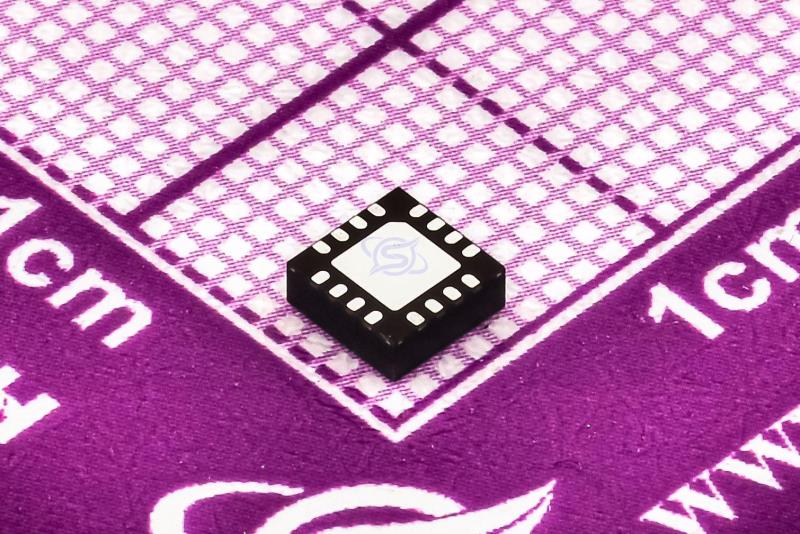

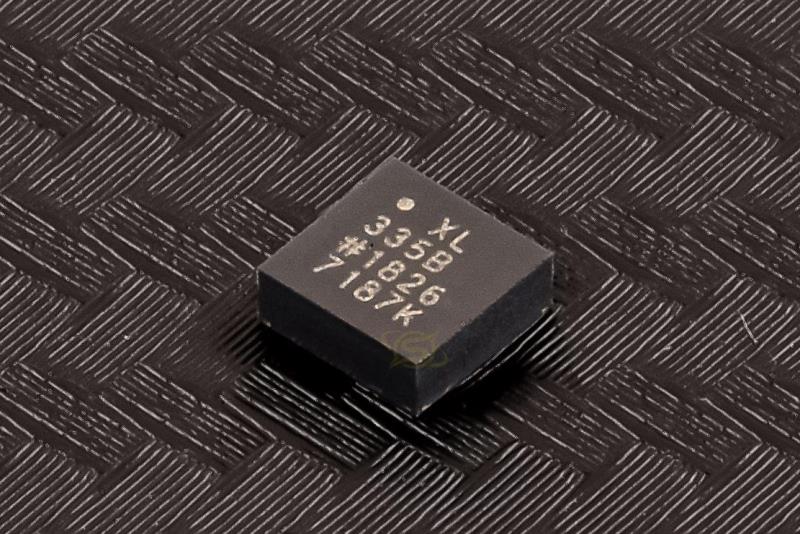

The ADXL335 is available in a small, low profile, 4 mm ×
4 mm × 1.45 mm, 16-lead, plastic lead frame chip scale package
(LFCSP_LQ).
|
