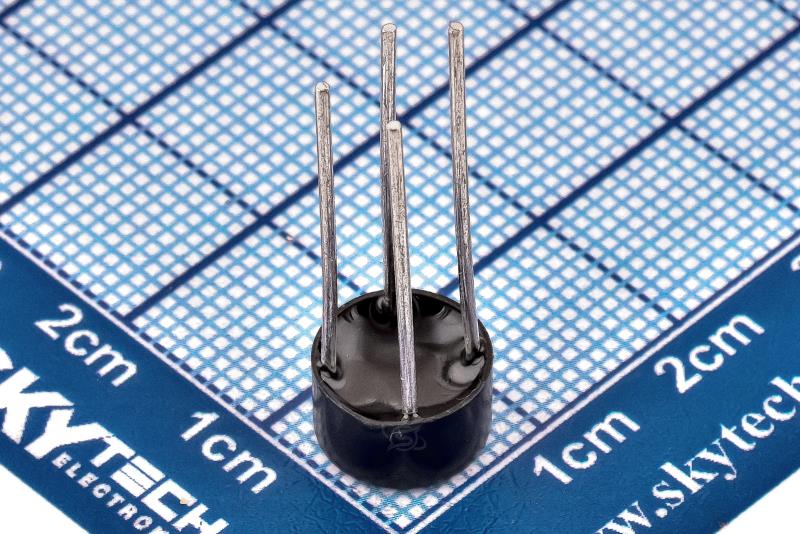

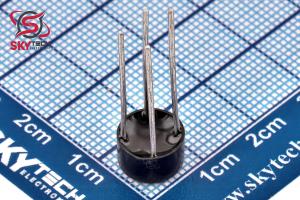

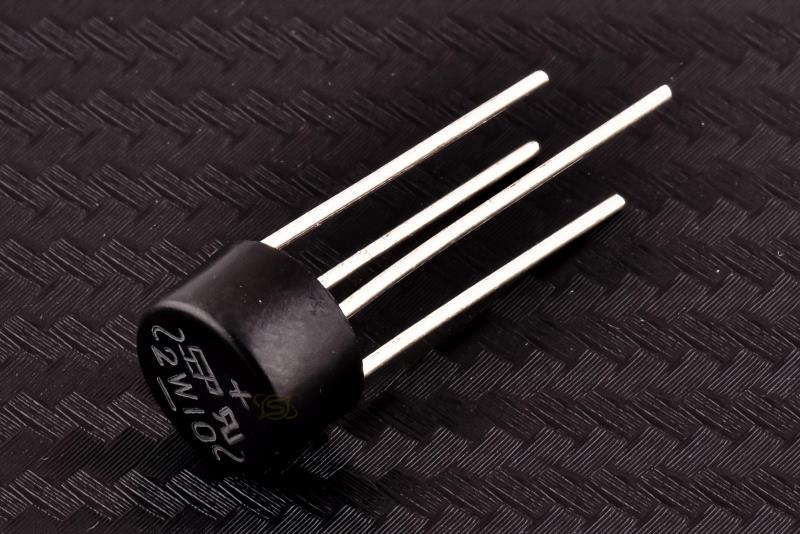

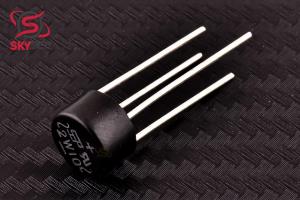

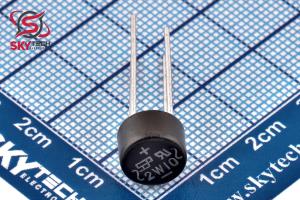

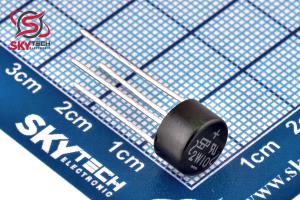

پل دیود

2W10

1000V 2A Full-Bridge Ractifier

کیفیت: ORIGINAL(distributor)       پکیج:

قیمت تک فروشی  47,081  ریال

قیمت عمده  44,782  ریال (10 به بالا)

قیمت ویژه  44,138  ریال (100 به بالا)

قیمت فوق العاده43,816  ریال (1000 به بالا)

SKYTECH قیمت تک فروشی 0.077  تتر با تخفیف

0.30.280.270.27


تعداد موجودی در انبار : 144 عدد



در صورت موجود شدن خبر بده
افزودن به علاقه مندی ها

تعداد درخواست:







روش اتصال DIP
Vf مقدار افت ولتاژ مستفيم 1.1     V
حداکثر دماي کاري 150     سانتيگراد
IR 10     UA
حداکثر Ifsm 60     آمپر
vrms 700     ولتاژ
نوع ديود DAVID DIODE



توضیحات

پل ديود 2W10 يک سو کننده تمام موج (Bridge Rectifier) تک فاز با جريان عبوري 2 آمپر و ولتاژ معکوس 1000 ولت و به شکل گرد است. در خيلي از موارد براي راه اندازي مدارات الکترونيکي به ولتاژهاي DC نياز داريم. براي اين منظور مي توانيم به راحتي ولتاژ يا جريان AC را به ولتاژ يا جريان DC تبديل کنيم اينکار توسط دستگاهي به نام رکتيفاير که شامل يک يا چندديود اتصال p-nمي باشد، صورت مي گيرد.ديود اتصال p-n، مانند يک شير يک طرفه عمل کرده و فقط اجازه عبور جريان الکتريکي در يک جهت را مي دهد و از عبور آن در جهت مخالف پيشگيري مي‌کند، اين عمل را يکسو سازي مي نامند. علاوه بر اين جهت به دست آوردن سيگنال جريان d.c. مي‌توان از رکتيفاير تريستور، رکتيفاير IGBT و يا رکتيفاير Diode+IGBT استفاده کرد. يکسوکننده نوعي ولتاژ و جريان اکتيو توليد کرده سپس آن را به صورت ولتاژ DC ثابت تنظيم مي کند، هر چنداين کار بسته به جريان مصرف کننده نهايي متفاوت خواهد بود. يک رکتيفاير همچنين داراي شکل موج هاي متفاوتي است مانند: - نيم موج: در مدار يکسوساز نيم موج وقتي ولتاژ ورودي بزرگتر از صفر است ديود جريان را از خود عبور داده و ولتاژ خروجي با ولتاژ ورودي برابر مي شود. اما زماني که ولتاژ ورودي کوچکتر از صفر است ديود در حالت معکوس قرار گرفته و جرياني از خود عبور نمي دهد. در اين وضعيت ولتاژ خروجي برابر صفر مي باشد. از آنجايي که اين مدار نصف موج سينوسي را عبور مي دهد به آن يکسوساز نيم موج مي گويند. اين روش به دليل اينکه تنها نيمي از موج ورودي به خروجي مي رسد، کارآمد نمي باشد.



Description

FEATURES : * High case dielectric strength * High surge current capability * High reliability * Low reverse current * Low forward voltage drop * Ideal for printed circuit board MECHANICAL DATA : * Case : Reliable low cost construction utilizing molded plastic technique * Epoxy : UL94V-O rate flame retardant * Terminals : Plated leads solderable per MIL-STD-202, Method 208 guaranteed * Polarity : Polarity symbols marked on case * Mounting position : Any * Weight : 1.29 grams MAXIMUM RATINGS AND ELECTRICAL CHARACTERISTICS Rating at 25 °C ambient temperature unless otherw ise specified. Single phase, half wave, 60 Hz, resistive or inductive load. For capacitive load, derate current by 20%
